Mandrin de fraisage à serrage auto-centrant par compensation

Mandrin de fraisage à serrage auto-centrant par compensation

Les mandrins de fraisage brevetés InoFlex® sont des mandrins 4 mors à serrage auto-centrant par "compensation 2+2 mors". Ce principe unique permet de serrer efficacement toutes les pièces carrées, rectangulaires, rondes et de formes irrégulières, tout en réduisant considérablement les temps de réglage et les coûts de mise en œuvre.

Bénéfices

Adaptabilité
  • Ils permettent de serrer efficacement toutes les pièces carrées, rectangulaires, rondes et de formes irrégulières.
  • Ils peuvent être équipés de mors durs à picots, de mors durs lisses (larges ou étroits) ou de mors doux.
  • Ils peuvent être équipés de mors mobiles ou de mors fixes.
  • Pour plus de confort, ils permettent de choisir le point d'origine du départ pièce, soit au centre, soit à partir d'une butée fixe.
Qualité de la production
  • La qualité de production est garantie grâce à un serrage en mandrin InoFlex® qui déforme 9 fois moins la pièce qu'un mandrin classique 3 mors.
Durée de vie
  • Ils sont extrêmement robustes grâce à leur corps et composants en acier cémenté/trempé et rectifié.

Descriptif produit

Quelle est la différence par rapport aux moyens de serrage classiques ?

Dans vos centres d'usinage, vous utilisez communément des mandrins 3 mors à serrage concentrique pour les pièces rondes, et des étaux pour les pièces rectangulaires et à géométries irrégulières.

Breveté en 2013, InoFlex® est le premier système de serrage universel.
Ce système unique est un mandrin 4 mors à serrage concentrique par "compensation 2+2 mors".
Il permet de serrer simplement et efficacement toutes les pièces rondes, carrées, rectangulaires et d'autres formes géométriques.

Par sa conception, le serrage par mandrin InoFlex® déforme 9 fois moins la pièce qu'un serrage par mandrin classique 3 mors.
Le système InoFlex® convient parfaitement pour le serrage de pièces à parois minces, sensibles à déformation.
Les mandrins manuels 4 mors VL et VF peuvent être équipés en option de supports de mors pendulaires InoZet®, permettant de diviser par 24 les déformations engendrées par un mandrin classique 3 mors.

Présentation de la gamme

La gamme InoFlex® regroupe 2 modèles de mandrins de fraisage à serrage auto-centrant par compensation :

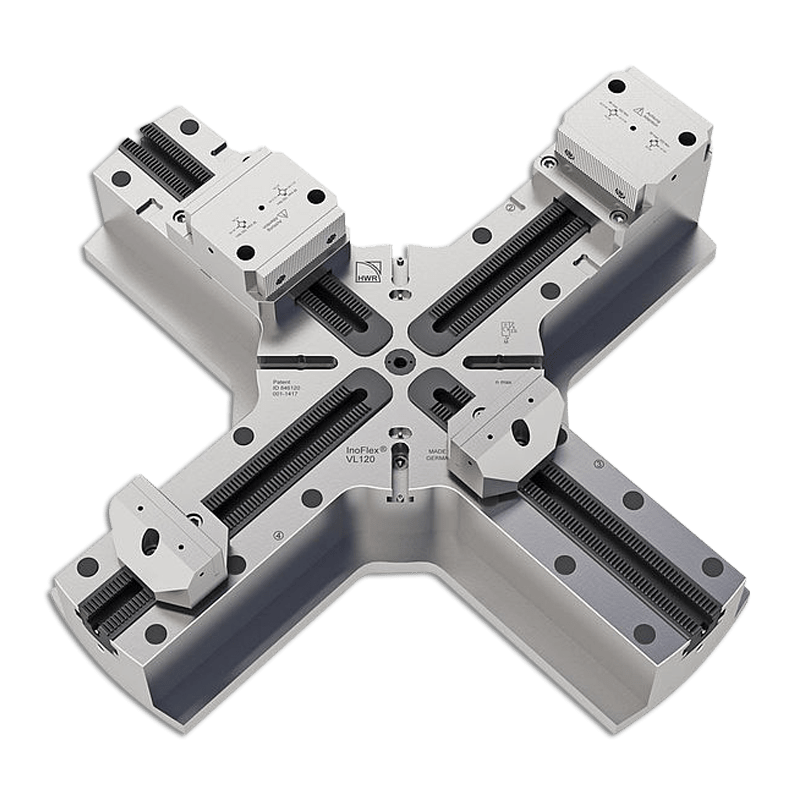

  • Les mandrin 4 mors en croix modèle VL, principalement destinés aux centres de fraisage 5 axes (équipés ou non de l'option table rotative).

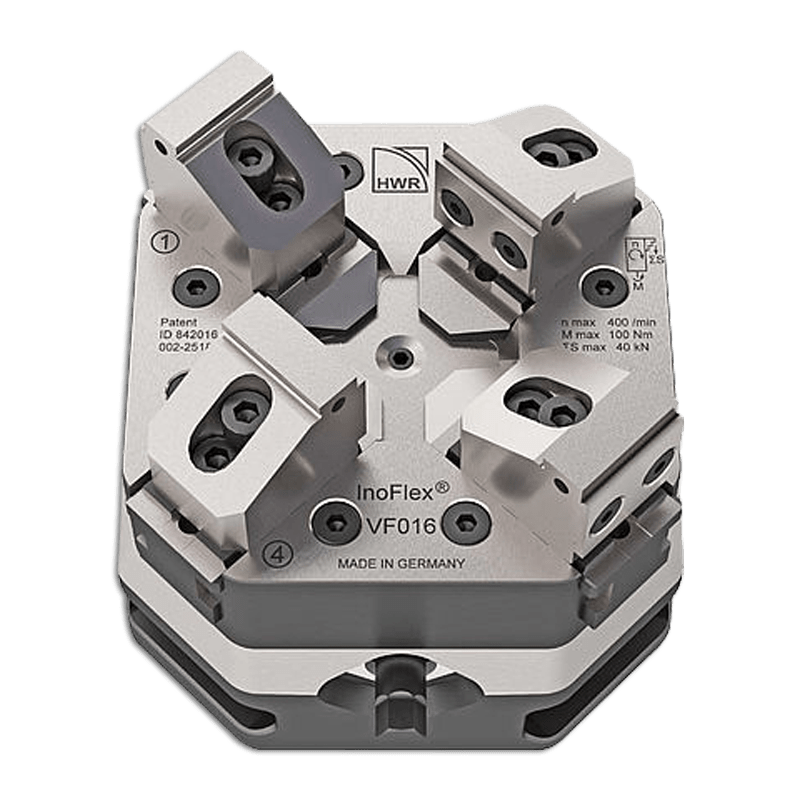

  • Les mandrins 4 mors manuels modèle VF, principalement destinés à toutes les machines de fraisage (conventionnelles ou CN) et aux diviseurs.

Vidéos

Produits associés

Ressources

1Documentation commerciale

10299

Documentation INOLine - Technologie de serrage pour le tournage et le fraisage - DOC.10299

- Gamme INOFlex : Mandrin de tour asservi à serrage auto-centrant par compensation 2+2 mors
- Gamme INOZet : Supports de mors pendulaires

Télécharger le fichier au format pdf
10629

Accessoires pour mandrin HWR INOFlex VL042 - DOC.10629

- Mors doux
- Mors durs
- Mors fixe
- Mors mobile
- Pion d'appui
- Support pendulaire INOZet
- Mors pour support pendulaire
- Tasseau

Télécharger le fichier au format pdf
