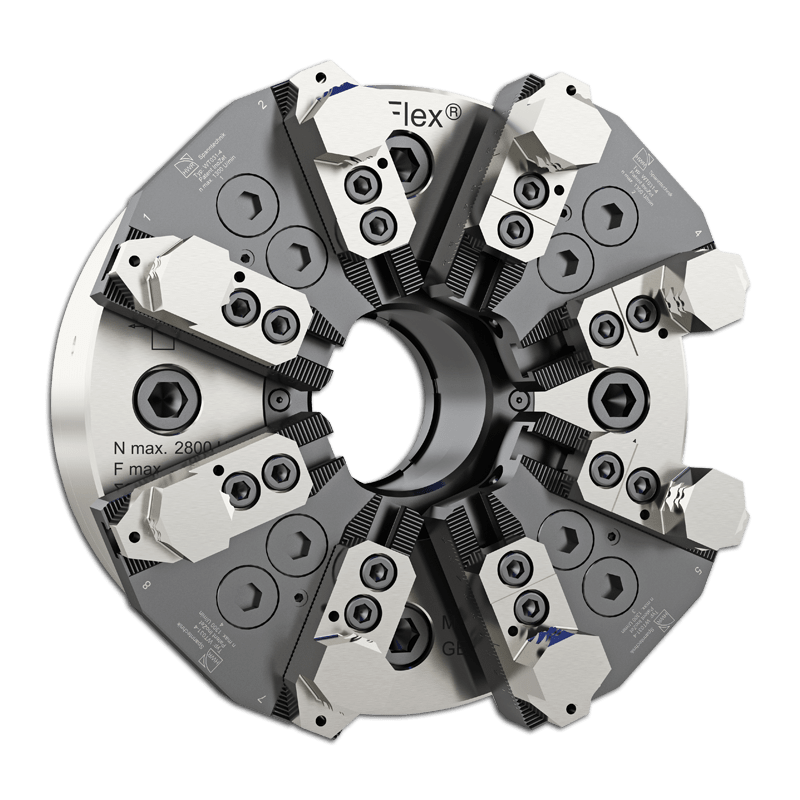

Les supports de mors pendulaires InoZet® permettent de transformer aisément un mandrin 3 mors en un mandrin 6 mors afin d'obtenir une répartition optimale de la force de serrage.

Bénéfices

Adaptabilité
  • Compatibilité avec tous les modèles de mandrins 3 mors asservis ou manuels de toutes marques à partir de 250 mm de diamètre
  • Transformation d'un mandrin existant 3 mors en un dispositif de serrage 6 mors pendulaires à compensation
Polyvalence
  • Couverture de toute la plage de serrage du mandrin par un seul jeu de mors

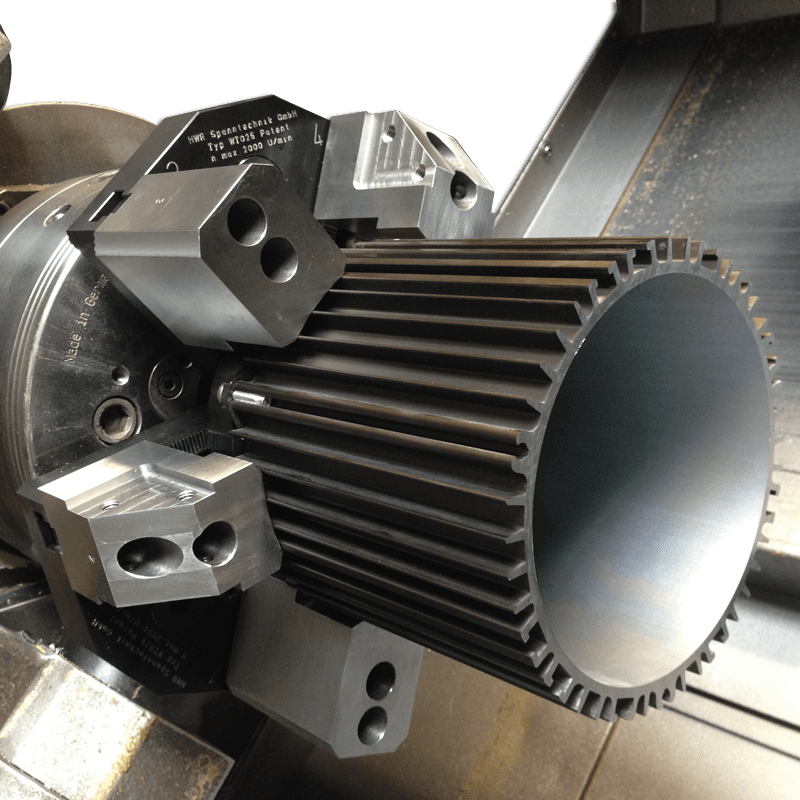

  • Idéal pour le serrage des pièces sensibles à la déformation ainsi que les "ébauches non-rondes" ou les pièces déformées par un traitement thermique
  • Utilisation possible pour le serrage interne et externe
  • Utilisation possible pour le serrage des ébauches et en finition
Durée de vie
  • Protection contre les salissures du mécanisme de pendule
Économie
  • Réduction des coûts car il se substitue à des dispositifs de serrage spéciaux onéreux tels que les mors enveloppant

Descriptif produit

Le mandrin à 3 mors pendulaires traditionnel est commun aujourd’hui.
Cependant, ces mors pendulaires ont plusieurs inconvénients :
- Encrassement du mécanisme de pendule (boulons de pendule) réduisant/supprimant l'effet pendulaire.
- Forme géométrique du pendule permettant de couvrir qu'une faible capacité ou plage de serrage. Autrement dit, plusieurs jeux de mors avec fonction pendulaire sont nécessaires pour couvrir la plage de serrage totale.
Comme alternative aux mandrins 3 mors à mors pendulaires traditionnels, il est possible d'utiliser des mandrins 6 mors assez onéreux.
Cependant, l'utilisation de mandrins 6 mors est seulement appropriée si cela aboutit à un vrai serrage compensatoire.
InoZet® est principalement utilisé pour le serrage des pièces sensibles à la déformation.
La souplesse du système de serrage InoZet® vous permet de l'utiliser pour le serrage des ébauches, en finition et en serrage externe et interne des pièces à usiner.

Pour le serrage en ébauche, vous devez laisser libre le système oscillant pendulaire.
Pour le serrage en finition, vous devez bloquer le système oscillant ce qui vous permettra d'usiner des mors doux pour serrer la pièce.

Le système InoZet® est disponible pour tous les mandrins asservis et manuels de toutes marques pour les diamètres de 250 à 3000 mm.
