Mandrin de tour asservi à serrage auto-centrant par compensation

Mandrin de tour asservi à serrage auto-centrant par compensation

Les mandrins de tours brevetés InoFlex® sont équipés de 4 mors à serrage auto-centrant par "compensation 2+2 mors". Ce principe unique permet de serrer efficacement toutes les pièces carrées, rectangulaires, rondes et de formes irrégulières, tout en réduisant considérablement les temps de réglage et les coûts de mise en œuvre.

Bénéfices

Adaptabilité
  • Serrage concentrique de toutes les pièces carrées, rectangulaires, rondes et de formes irrégulières
  • Compatibilité avec des mors doux du marché
  • Passage en broche préservé
Précision
  •  9 fois moins de déformation liée au serrage qu'avec un mandrin classique 3 mors
  • Qualité de production grâce à la précision de repositionnement de 0,01 mm d'une pièce serrée avec des mors doux.
Durée de vie
  • Conception extrêmement robuste grâce à leur corps et composants en acier cémenté/trempé et rectifié.

Descriptif produit

Un nouveau moyen de serrage révolutionnaire

Les tours CN ont énormément évolué ces dernières années et permettent aujourd'hui de tourner aussi bien que de fraiser une pièce. Mais ces nouvelles possibilités sont restreintes par les moyens de serrage proposés qui sont communément limités à des mandrins 3 ou 4 mors à serrage concentrique.

Breveté en 2013, InoFlex® est le premier mandrin 4 mors offrant un serrage universel.
Ce système unique fonctionne avec une "compensation 2+2 mors".
Il permet de serrer simplement et efficacement toutes formes et type de pièces :
•    rondes, carrées, rectangulaires, irrégulières.
•    issues de fonderie, de forge.

Par sa conception, le serrage par mandrin InoFlex® déforme 9 fois moins la pièce qu'un serrage par mandrin classique 3 mors.
Le système InoFlex® convient ainsi parfaitement pour le serrage de pièces à parois minces sensibles à déformation.
Les mandrins InoFlex® peuvent être équipés en option de supports de mors pendulaires InoZet®, permettant de diviser par 24 les déformations engendrées par un mandrin classique 3 mors.

Présentation de la gamme

La gamme InoFlex® regroupe 3 modèles de mandrins de tours à serrage auto-centrant par compensation :

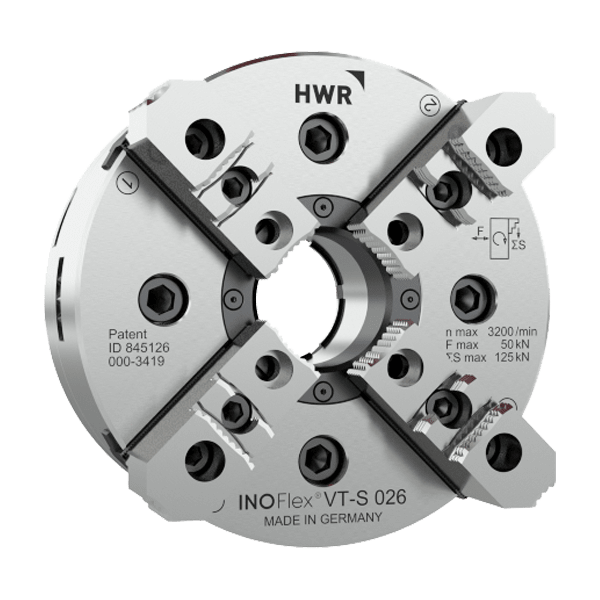

- Les mandrins 4 mors asservis à centre ouvert modèle VT-S.
Ils sont disponibles du diamètre 130 à 800 mm en standard.

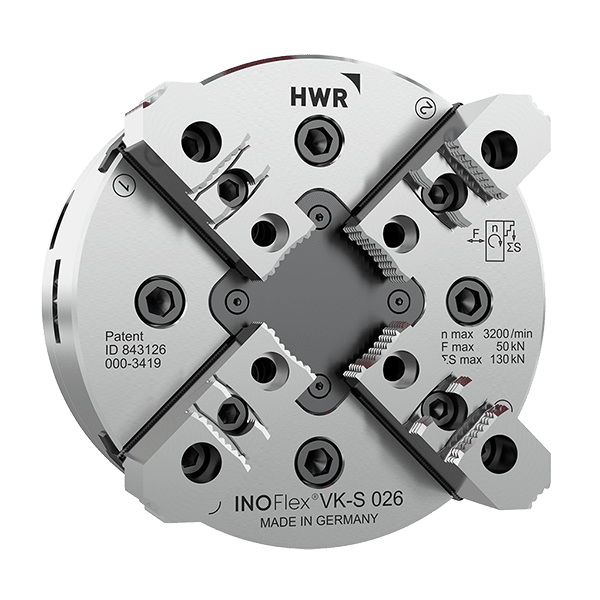

- Les mandrins 4 mors asservis à centre fermé modèle VK-S.
Ils sont disponibles du diamètre 212 à 800 mm en standard, et en diamètre 500 ou 600 mm sur demande.

- Les mandrins 4 mors manuels à centre fermé modèle VD.
Ils sont disponibles du diamètre 165 à 1150 mm en standard.

Vidéos

Produits associés

Ressources

1Documentation commerciale

10299

Documentation INOLine - Technologie de serrage pour le tournage et le fraisage - DOC.10299

- Gamme INOFlex : Mandrin de tour asservi à serrage auto-centrant par compensation 2+2 mors
- Gamme INOZet : Supports de mors pendulaires

Télécharger le fichier au format pdf

Questions fréquentes

Quelle est la précision de repositionnement d'une pièce serrée dans un mandrin InoFlex® ?

La précision de repositionnement d'une pièce serrée en mors doux est de 0,01 mm.

Est-il possible de remplacer le mandrin asservi de mon centre d'usinage par un modèle InoFlex® ?

Les mandrins de tour asservis de la gamme InoFlex® fonctionnent avec des cylindres hydrauliques standard et sont donc parfaitement compatibles. Veillez cependant à contrôler que la course du cylindre correspond bien à la mesure requise.
