Cellule de soudage robotisée

Cellule de soudage robotisée

OTC DAIHEN a développé une gamme de cellules dédiées au soudage permettant une grande adaptabilité et une synchronisation étendue, à chaque axe. Avec ces solutions robotisées compactes, vous augmentez votre productivité, vous allez chercher de nouveaux marché et vous améliorez la qualité de soudage tout en réduisant les tâches répétitives de vos équipes.

Bénéfices

Simplicité
• Installation rapide car la cellule est livrée prete à l'emploi
• Programmation rapide et intuitive même sans formation élaborée via la commande OTC Easy Teach
• Offre complète générateur / robot / positionneur
• Communication via une baie regroupant l’ensemble des logiciels
• Système d’apprentissage hors ligne FD-ST-V2
Qualité
• Certification CE, en conformité avec les normes de sécurité
• Répétabilité des soudures
• Fonction de synchronisation :
 - Maintien toujours d’une vitesse constante
 - Position optimale de la torche
Productivité
• Chargement en temps masqué
• Fonctionnement en 3x8 possible
• Réduction des temps de cycle grâce au processeur Welbee
Adaptabilité
• Cellule extensible et modulable
• Possibilité de robot 7axes
• Chargement opérateur orienté en fonction de votre flux
• Réalisation suivant votre cahier des charges
• La cellule monobloc est transportable dans l'usine, en cas de reconfiguration de l'atelier par exemple

Descriptif produit

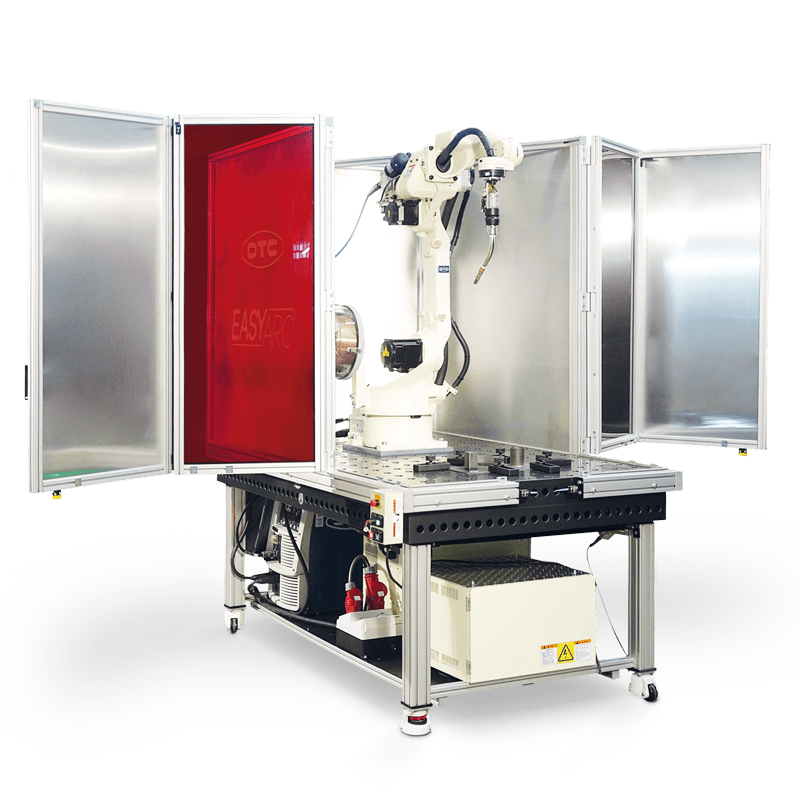

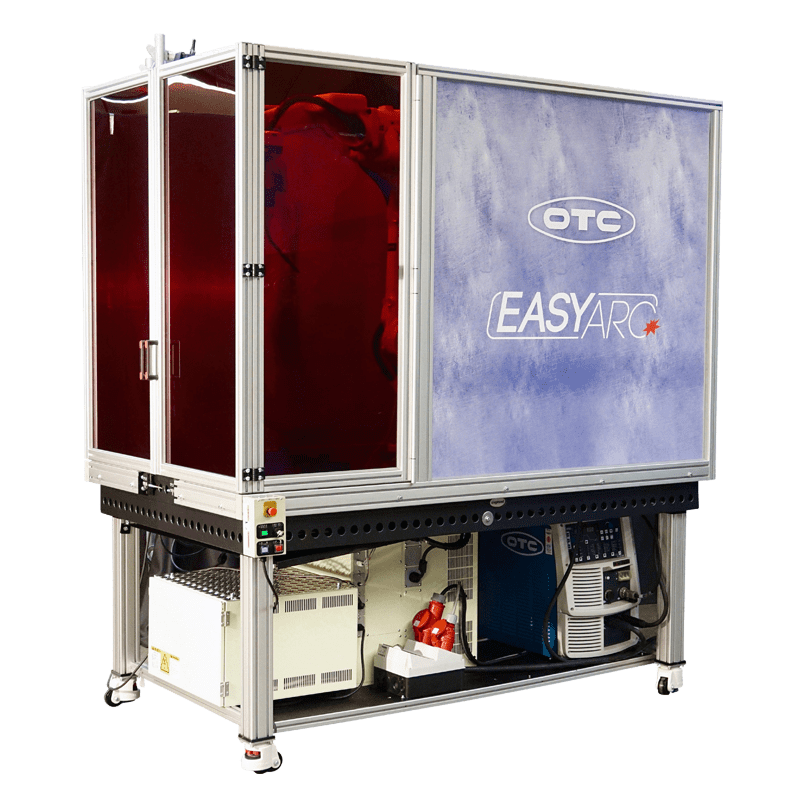

Cellule de soudage compact Easy Arc

La cellule de soudage Easy Arc est spécialement adaptée au soudage des petites et moyennes séries. Son système robotisé compact vous permettent d'augmenter votre productivité, d'aller chercher de nouveaux marchés, et d'améliorer la qualité de soudage tout en réduisant les tâches répétitives de vos équipes. Livrée complète, la cellule Easy Arc est une installation «clé en main» sécurisée et certifiée CE.

La combinaison du combo robot OTC et du poste à souder OTC vous permet d'obtenir une qualité de soudage inégalée.
Elle est composée :
- d'une table de soudage 3D de 2000 x 1200 mm
- d'un poste à souder OTC
- d'un contrôleur de robot OTC
- d'un robot OTC 6 axes
- d'une torche de soudage robot OTC
- d'une cartérisation avec des renforts en aluminium et une grande ouverture pour le chargement

En option il est possible d’installer un positionneur rotatif horizontal synchronisé.

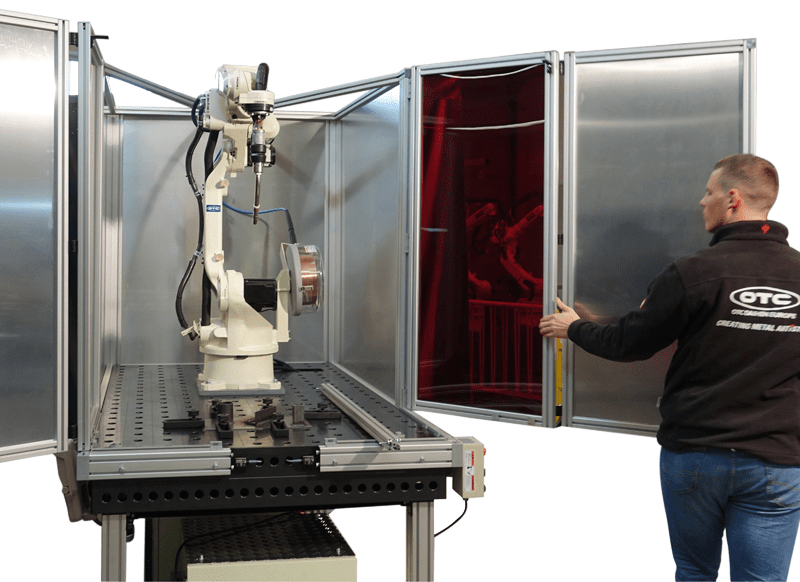

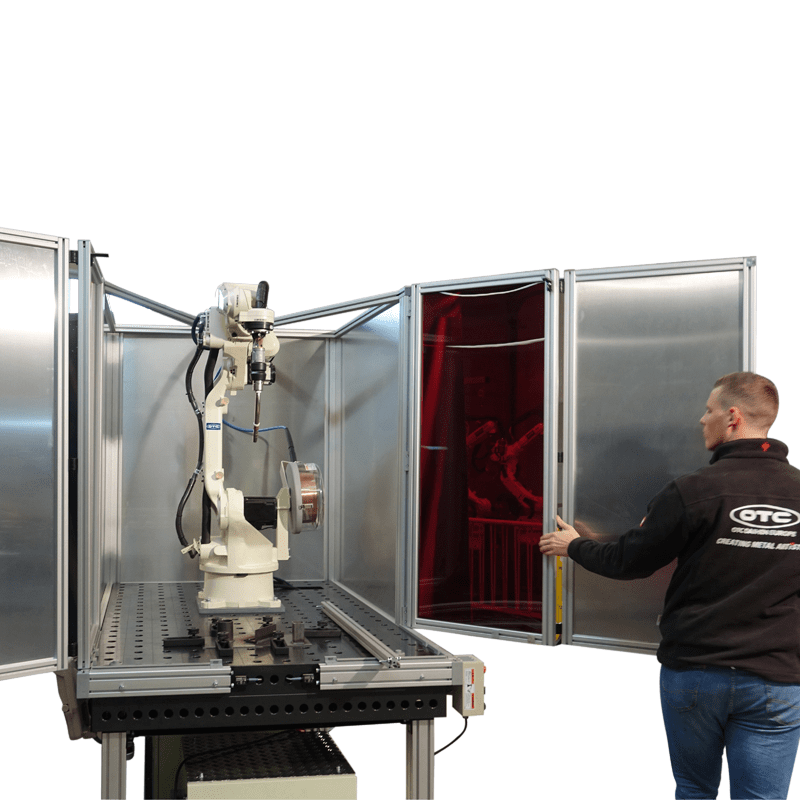

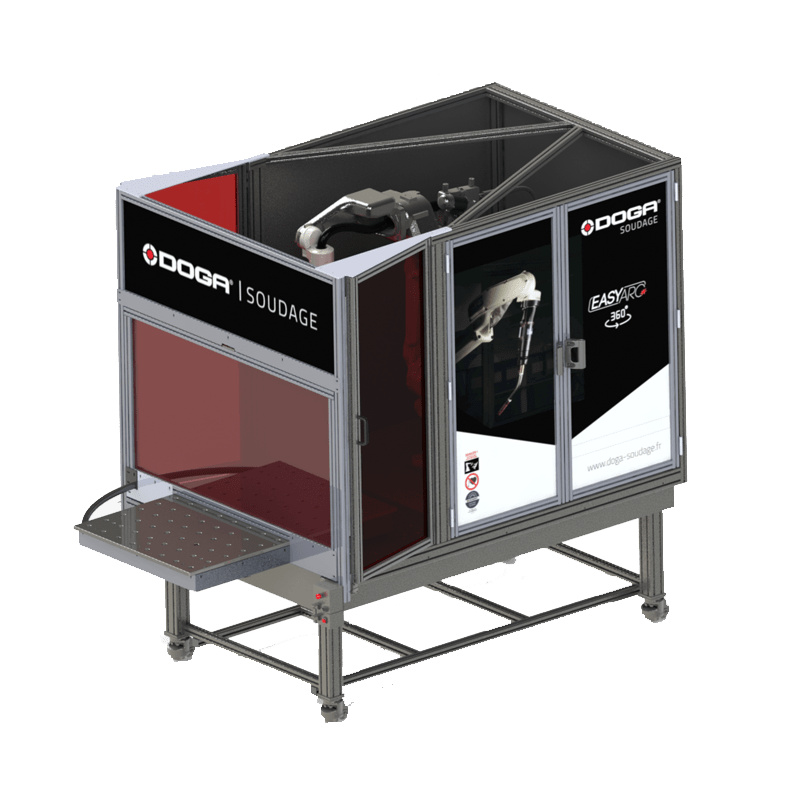

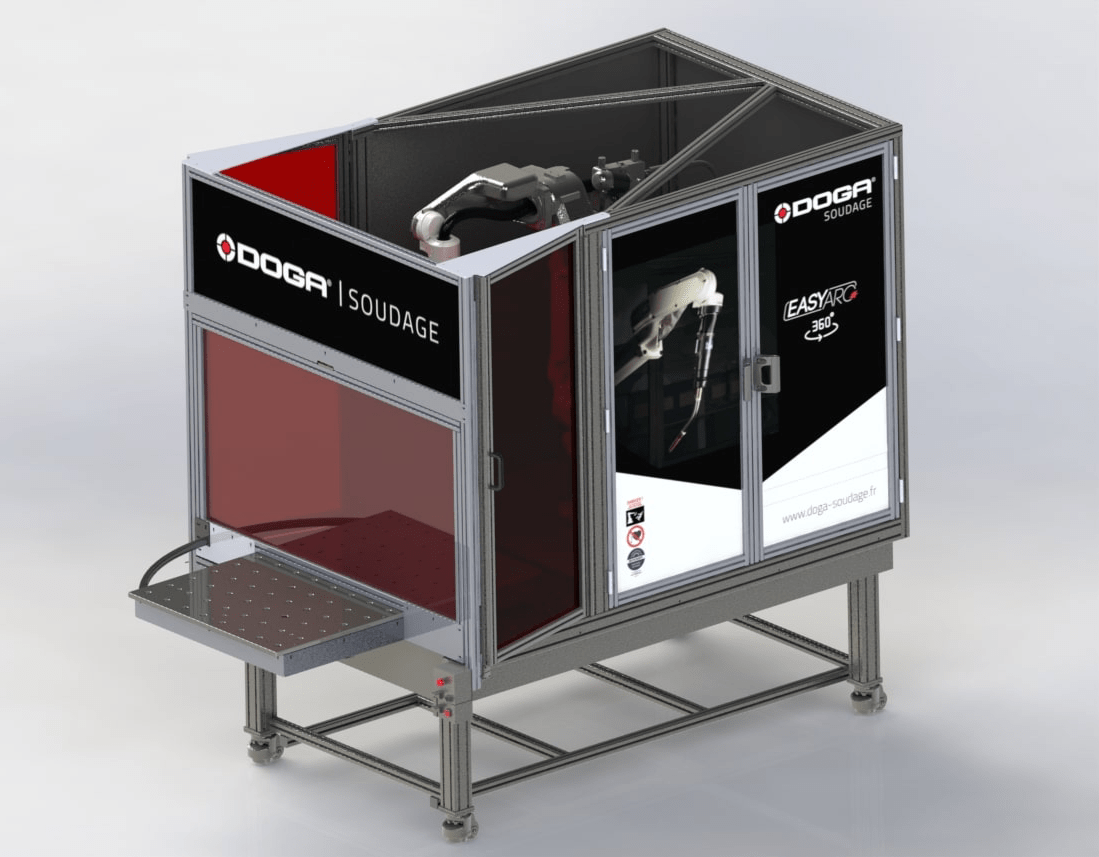

Ouverture de chargement cellule robotisée EasyArc

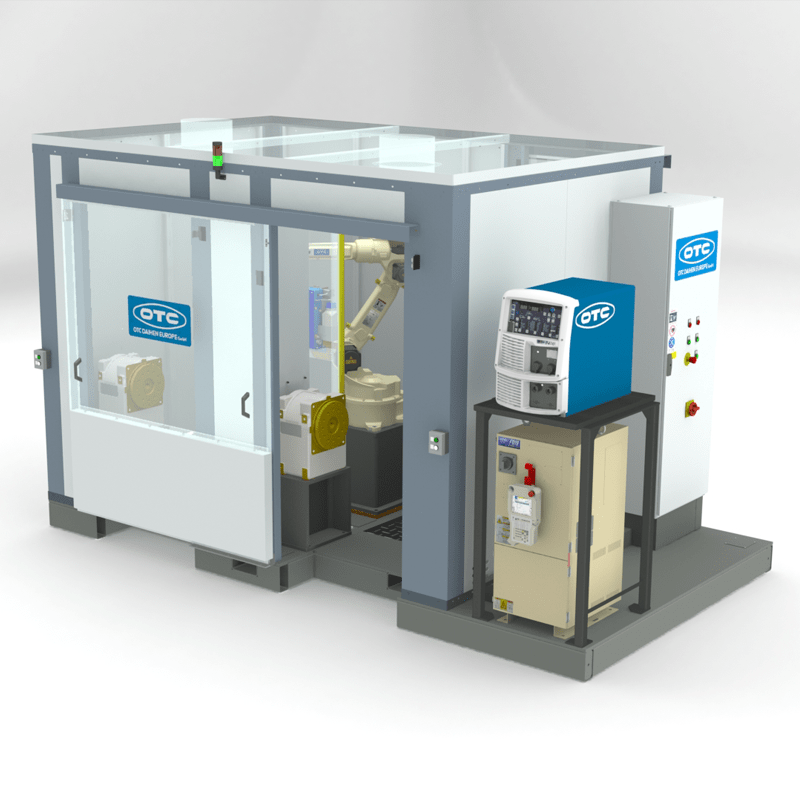

Cellule robotisée CUBE 1

La cellule CUBE 1 avec table fixe est idéale pour l’adaptation d’outillage simple avec un poste de chargement et un poste de soudage.
  • Robot de soudage OTC 6 axes
  •  Fonctionnement sur 2 postes (chargement et soudage)
  •  Générateur de soudage de type onduleur OTC
  •  Système de torche OTC avec anticollision
  •  Nettoyage de la buse : pneumatique et pulvérisation
  •  Cellule déplaçable avec un chariot élévateur
  •  Equipée d’un toit avec évacuation des fumées

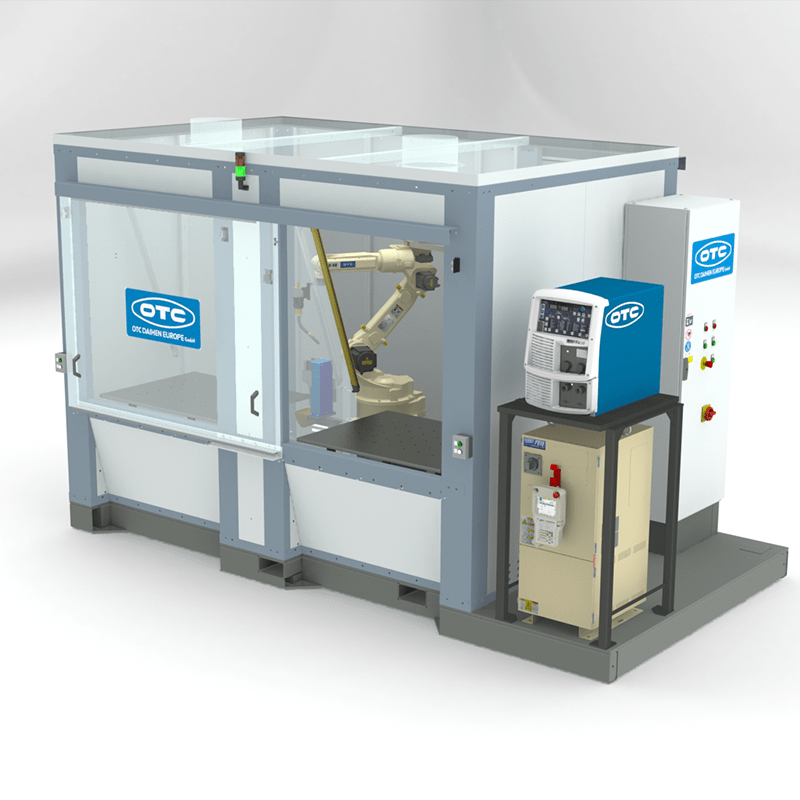

Cellule robotisée CUBE 1

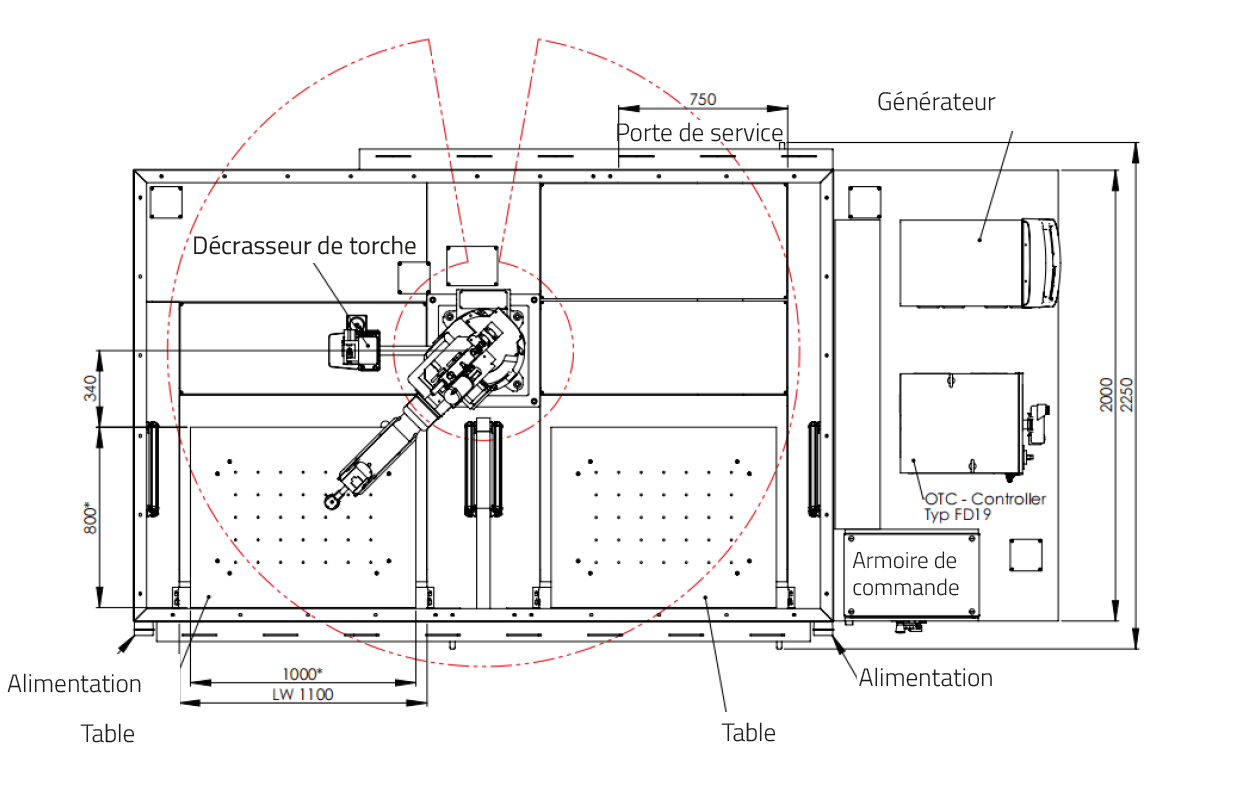

Schéma cellule de soudage robotisée CUBE 1

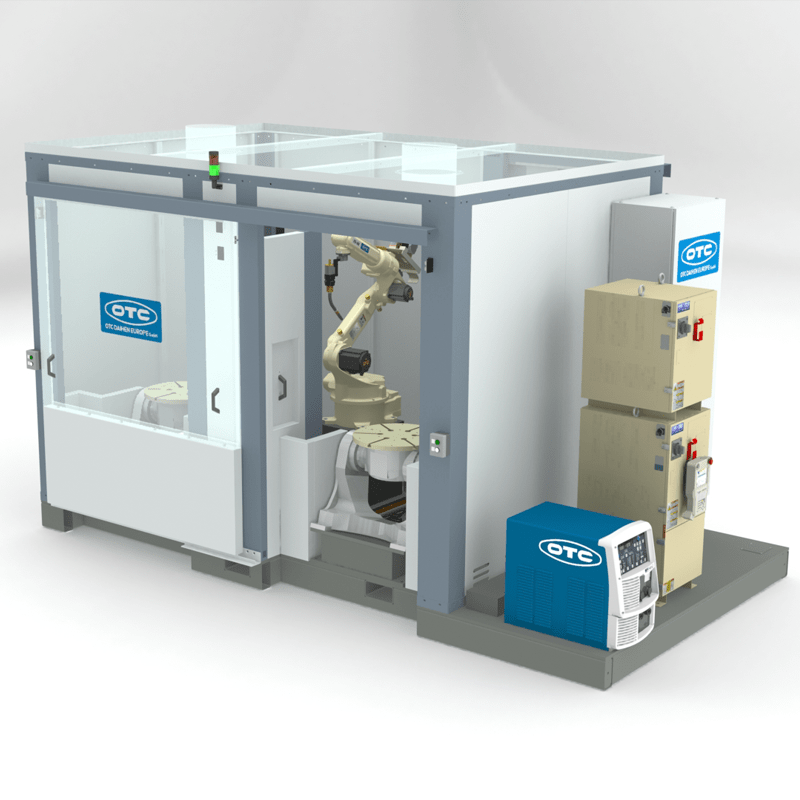

Cellule robotisée CUBE 2

Avec la cellule CUBE 2, vous serez capable de souder et de charger simultanément. Cette cellule est idéale pour optimiser vos temps de production.
  • Robot de soudage OTC 6 axes
  • Fonctionnement sur 2 postes (chargement et soudage)
  • Positionneurs type FD RST OTC à axe rotatif
  • Générateur de soudage de type onduleur OTC
  • Système de torche OTC avec anticollision
  • Nettoyage de la buse : pneumatique et pulvérisation
  • Commande de pilotage bimanuelle
  • Cellule déplaçable par chariot élévateur
  • Équipée d’un toit avec évacuation des fumées
Cellule robotisée CUBE 2

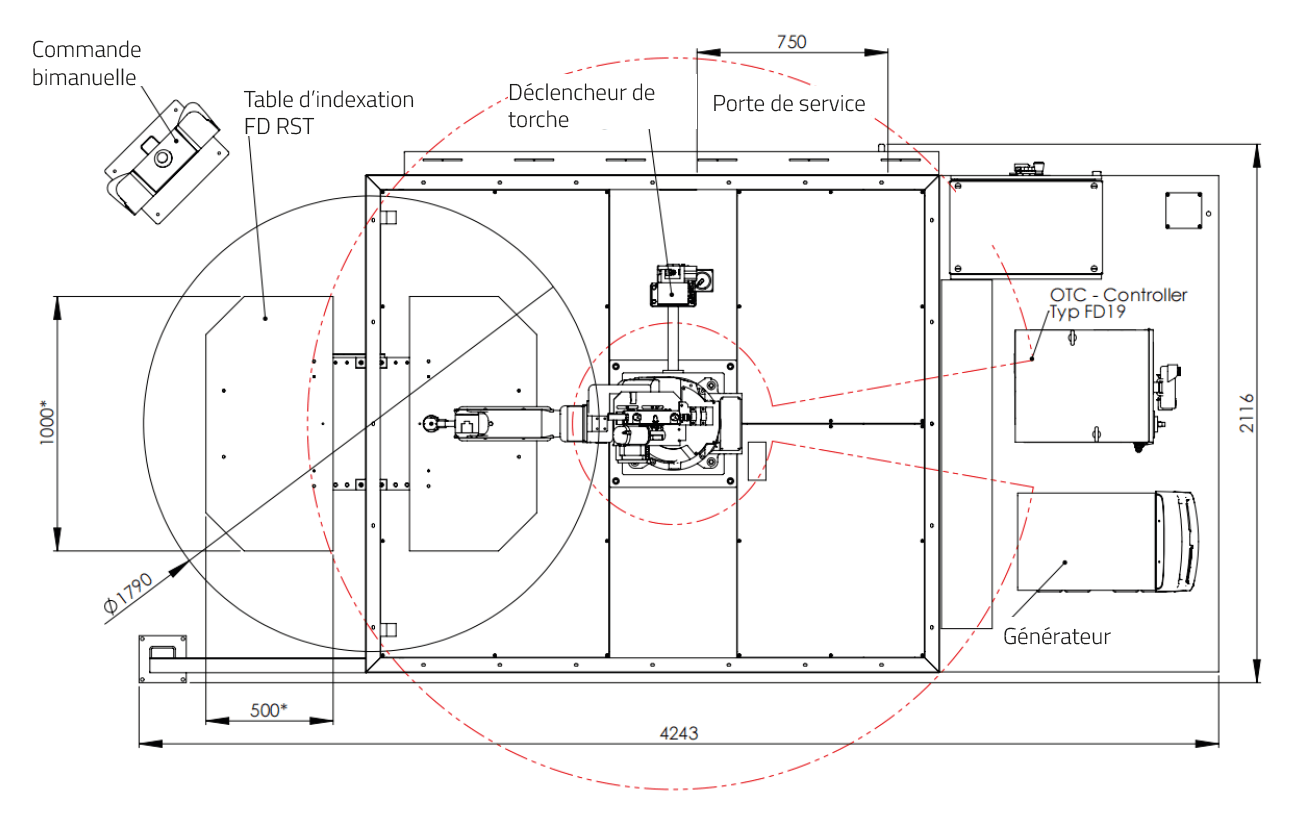

Schéma cellule de soudage robotisée CUBE 2

Cellule robotisée CUBE 3
La cellule CUBE 3 est adaptée à la soudure endroit et envers de vos pièces. Le positionneur série PB permet un soudage en rotation. La cellule comprend un poste de chargement et un poste de soudage.
  • Robot de soudage OTC 6 axes
  • Positionneurs type PB OTC à axe rotatif motorisé
  • Générateur de soudage de type onduleur OTC
  • Système de torche OTC avec anticollision
  • Extension de contrôle incluant le logiciel Synchromotion
  • Fonctionnement sur 2 postes (chargement et soudage)
  • Double commande de pilotage
  • Cellule déplaçable par chariot élévateur
  • Équipée d’un toit avec évacuation des fumées
Cellule robotisée CUBE 3

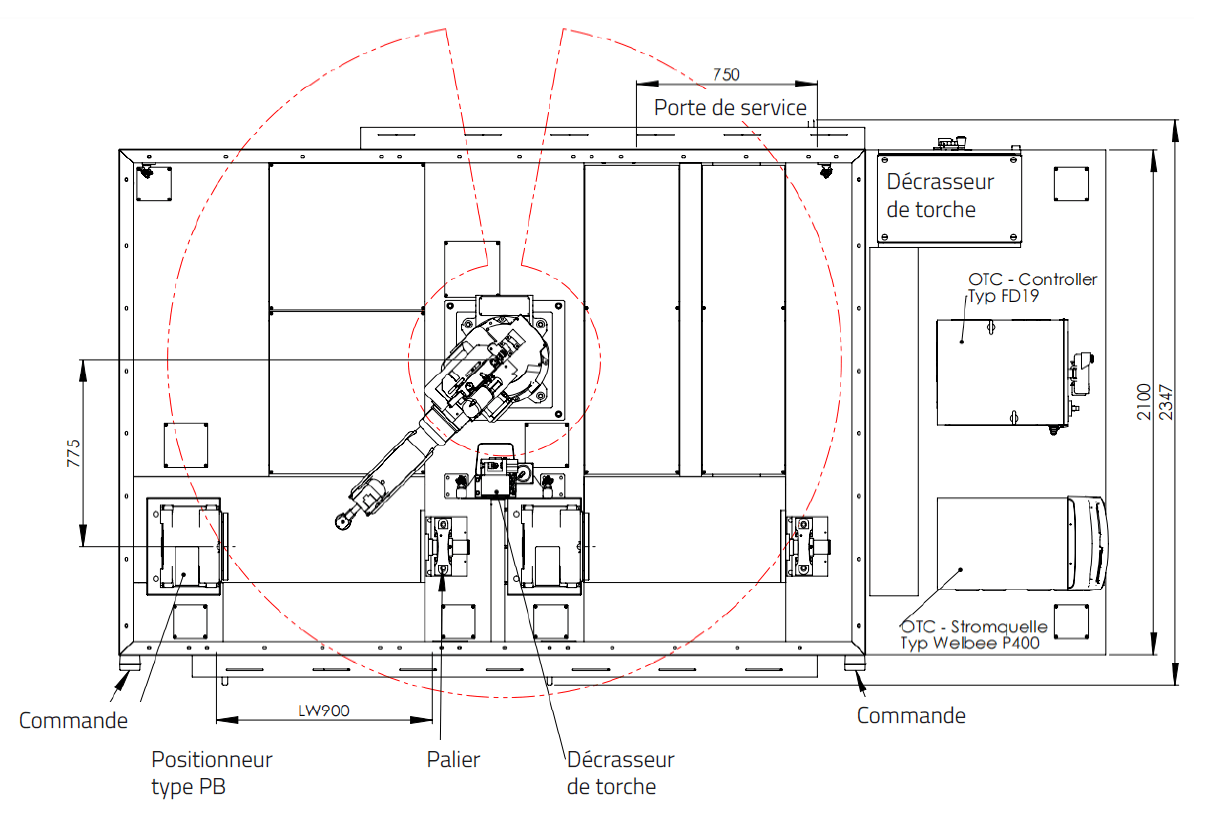

Schéma cellule de soudage robotisée CUBE 3

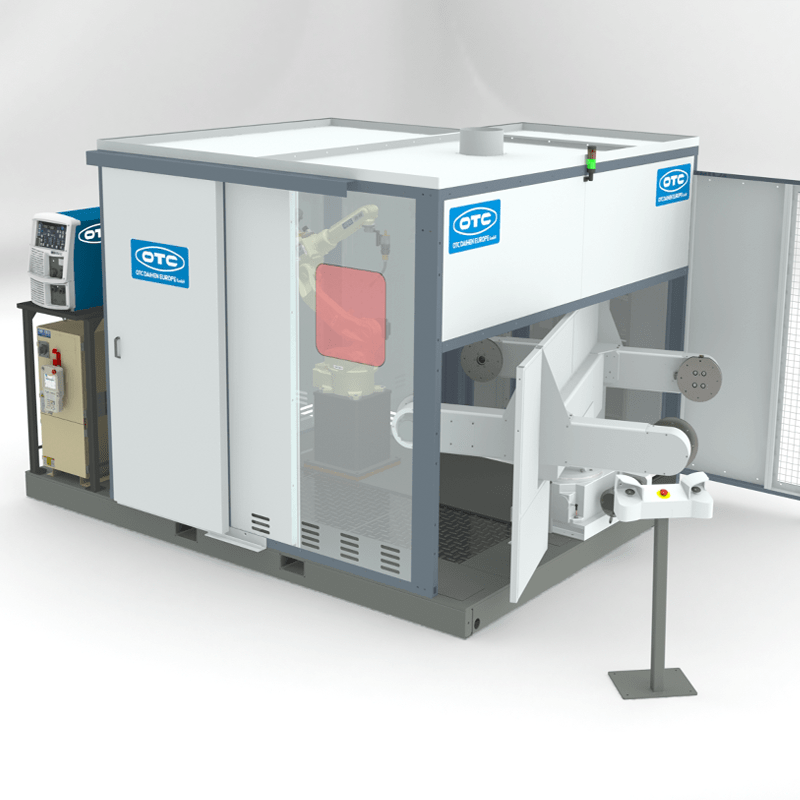

Cellule robotisée CUBE 4
La cellule CUBE 4 est adaptée à la soudure endroit et envers de vos pièces de grande dimension.
Sa grande capacité d’entraxe vous permet de réaliser des pièces jusqu’à 1500 mm. Le positionneur série FD permet un soudage en rotation.
  • Robot de soudage OTC 6 axes
  • Positionneurs type FD VP OTC à axe rotatif
  • Générateur de soudage de type onduleur OTC
  • Système de torche OTC avec anticollision
  • Fonctionnement sur 2 postes (chargement et soudage)
  • Commande de pilotage bimanuelle
  • Extension de contrôle incluant le logiciel Synchromotion
  • Cellule déplaçable par chariot élévateur
  • Équipée d’un toit avec évacuation des fumées
Cellule robotisée CUBE 4

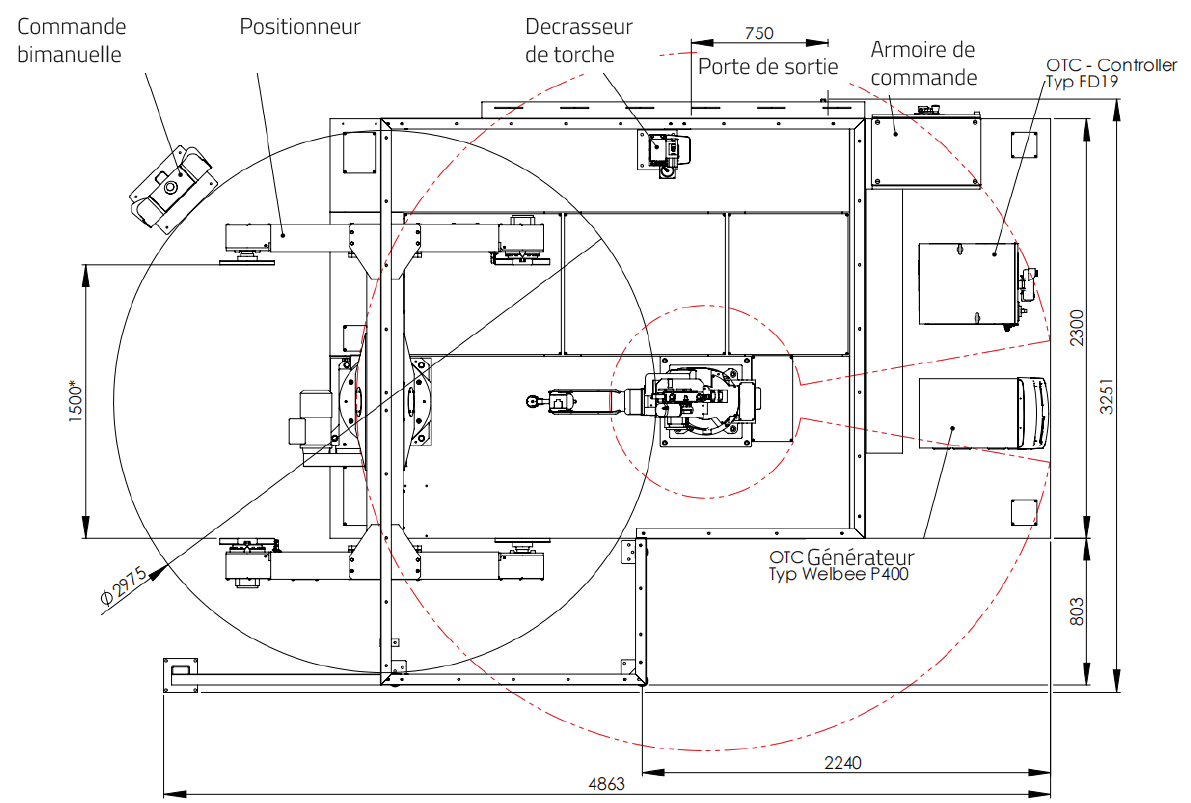

Schéma cellule de soudage robotisée CUBE 4

Cellule robotisée CUBE 5
La cellule CUBE 5 est adaptée pour le soudage circulaire de vos pièces. Le positionneur série PF permet d’effectuer 2 mouvements simultanés en rotation (sur les axes x et y).
  • Robot de soudage OTC 6 axes
  • Positionneurs type PF OTC à 2 axes rotatifs
  • Générateur de soudage de type onduleur OTC
  • Système de torche OTC avec anticollision
  • Extension de contrôle incluant le logiciel Synchromotion
  • Fonctionnement sur 2 postes (chargement et soudage)
  • Cellule déplaçable par chariot élévateur
  • Équipée d’un toit avec évacuation des fumées
Cellule robotisée CUBE 5

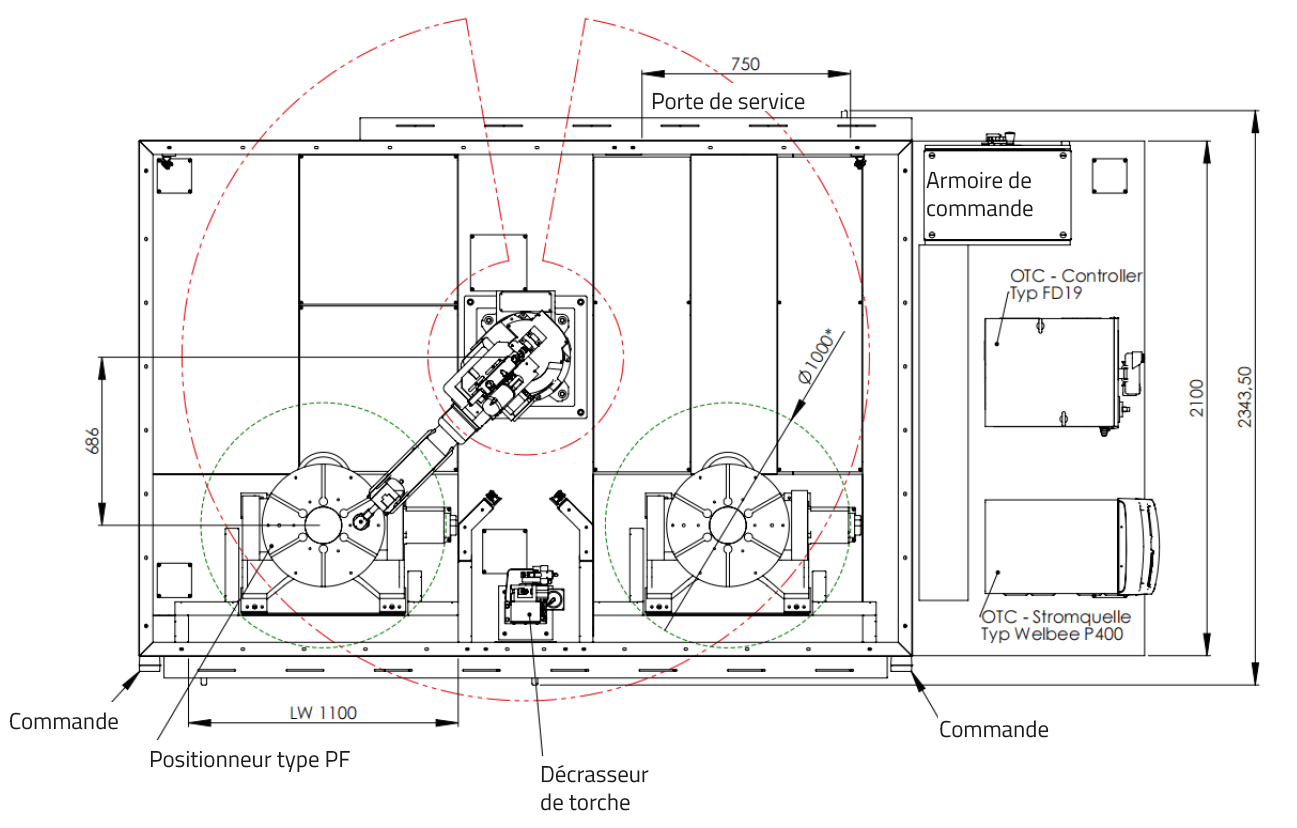

Schéma cellule de soudage robotisée CUBE 5



Vidéos

Produits associés

Services associés

Conception sur mesure
Mise en service
Maintenance préventive et curative
Étalonnage
Formation

> en savoir plus sur les prestations de service DOGA

Ressources

1Documentation commerciale

20488

Cellules robotisées de soudage - DOC.20488

- Gagnez en productivité avec la robotisation
- Pourquoi robotiser ?
- Cellule robotisée CUBE 1
- Cellule robotisée CUBE 2
- Cellule robotisée CUBE 3
- Cellule robotisée CUBE 4
- Cellule robotisée CUBE 5
- Cellule de soudage sur mesure

Télécharger le fichier au format pdf
20417

Documentation - Générateurs de soudage OTC - DOC.20417

- Onduleur MIG/MAG
- Plasma
- TIG AC/DC
- TIG DC
- MMA

Télécharger le fichier au format pdf
Couverture-documentation-DOC.20416

EasyArc, la cellule de soudage mobile - DOC.20416

Avantages
Caractéristiques
Configurations MIG/MAG/TIG
Implantations et dimensions
Spécifications techniques

Télécharger le fichier au format pdf
20419

Robots de soudage et de manutention OTC - DOC.20419

  • Robot 6 axes - série FD
  • Robot 7 axes - série FD
  • Robot de manutention - série FD
  • Processus Synchrofeed
  • Processus D-Arc pour plaques épaisses
  • Accessoires
  • Systèmes robotisés
  • Spécifications du manipulateur
Télécharger le fichier au format pdf

Questions fréquentes

Combien d’espace est-il nécessaire pour une cellule robotique ?

Les cellules peuvent être adaptées à votre espace d’autant que nous pouvons adapter le fonctionnement du robot pour limiter son amplitude d’action.

Y a-t-il des prérequis dans la préparation des pièces pour produire avec un système robotisé ?

Le process de fabrication doit être adapté à l’automatisation. Il est nécessaire d’assurer une répétabilité constante dans la préparation. Il est cependant possible d’adapter le soudage aux contraintes de la production.
