Visseuse asservie à batterie avec capteurs BMT 4020-Q3/8

Code article P214660

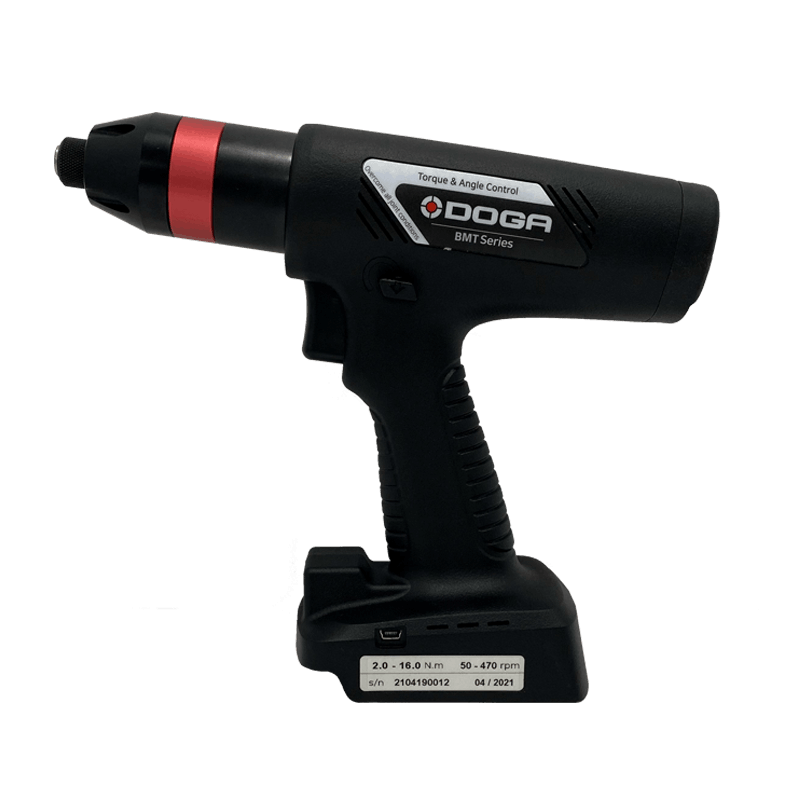

Visseuse asservie à batterie avec capteurs BMT 4020-Q3/8

Code article P214660

Résolument orientée Industrie 4.0, la visseuse asservie avec capteurs de couple et d’angle sur batterie BMT4020-Q3/8 allie autonomie, multi-couple, multi-stratégie et connectivité pour un vissage horizontal optimisé. Avec son écran digital embarqué, vous programmez et visualisez les résultats directement sur l’outil en toute simplicité.

Contactez-nous

Détails techniques

Type de visseuse
Visseuse asservie autonome
Couple mini
5 Nm lbf.in
Couple maxi
29 Nm lbf.in
Vitesse mini
50 tr/min rpm
Vitesse maxi
270 tr/min rpm
Type d'entraînement
Carré 3/8"
Poids
1.2 kg lbs
Ergonomie
Pistolet
Type de démarrage
Gâchette
Energie
Batterie Li-ion 25,2 V
Fonctionnalités
Communication réseau,
Capteur couple et angle
Nom du contrôleur associé
Paramon-Pro X (en option)

Bénéfices

Performance
  • Précision du couple de consigne >= +/- 7% avec une capabilité Cmk>1.67.
  • Moteur brushless
  • Stratégies de vissage couple et angle
  • Fonctionnalités avancées
Ergonomie
  • Outil léger et bien équilibré
  • Écran AMOLED intégré clair et détaillé
  • Sélection de programme sur outil
  • Configuration directe du couple et de la vitesse pour chaque programme
Industrie 4.0
  • Serveur Web intégré pour un paramétrage facile à distance
  • Surveillance en temps réel des données de serrage et affichage des courbes de vissage
  • Envoi simultané des données de vissage en WiFi ou via port USB
  • Protocole de communication Modbus, DOGANet, Open Protocol, Profinet, Ethernet IP
Simplicité d’utilisation
  • Paramétrage et programmation facile

Descriptif produit

Capteur couple et angle intégré

La visseuse asservie sur batterie BMT4020-Q3/8 se distingue par son mode d’asservissement intelligent avec capteur couple et angle qui vous garantit une grande précision d’assemblage.

Régulation de la vitesse de rotation

L’asservissement en boucle fermée permet une correction en temps réel du courant et de la vitesse pour atteindre précisément la consigne.

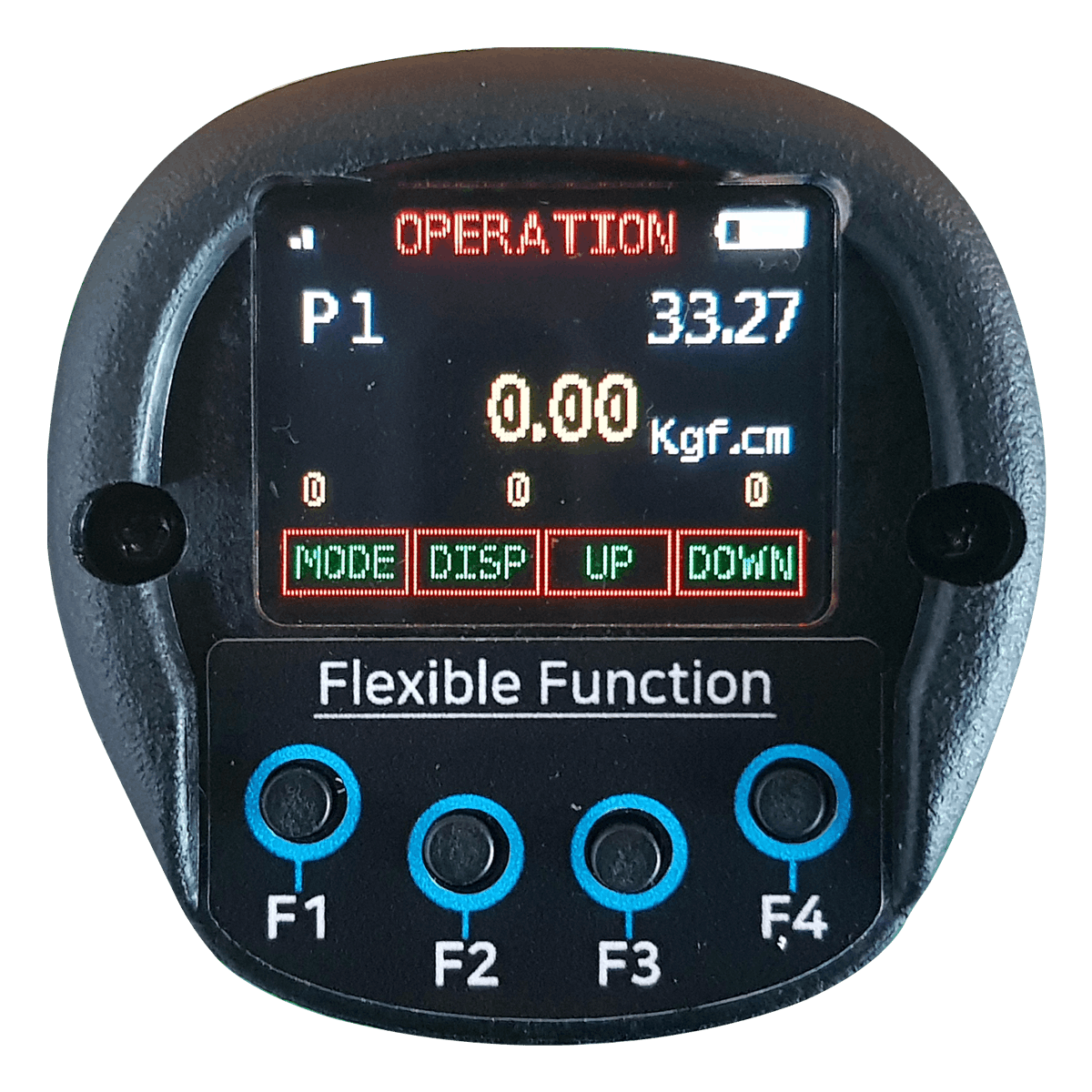

Interface embarquée

Grâce à son écran couleur intuitif, l’opérateur accède facilement à la sélection de programmes (31 programmes et 2 multi-séquences).
Cet écran affiche aussi les consignes de couple et de vitesse. Il permet l’ajustement de ces consignes.

 Innovation 4.0

Les visseuses BMT combinent des technologies innovantes adaptées aux exigences de l'Industrie 4.0.

  • Accès par un serveur web intégré à chaque visseuse connectée sur un même réseau via votre navigateur web pour le paramétrage, la sauvegarde ou le chargement des paramètres, la visualisation des courbes et résultats.
  • En complément du serveur web intégré, le logiciel ParaMon4 vous permet de paramétrer et de surveiller les données sur PC en temps réel via une connexion WiFi ou USB.
  • Envoi des résultats de vissage en temps réel sur réseau WiFi (DOGANet, Open Protocol, Modbus, Profinet, Ethernet IP).
  • Lecture et écriture de l’ensemble des paramètres de vissage sous protocole Modbus.
  • Commande à distance.

Produits associés

Ressources

1Documentation commerciale

41025

Logiciel de collecte et d’analyse des données DOGANet - DOC. 41025

- Gestion de votre parc outils
- Collecte des résultats et analyse
- Interface simple et intuitive
- Spécificités techniques
- Clés d'activation disponibles
Télécharger le fichier au format pdf
41045

Visseuses à batterie connectées avec capteurs couple et angle - Série BMT40 - DOC.41045

- La gamme
- Visseuses à batterie pistolet
- Visseuses à batterie renvoi d'angle
- Visseuses à batterie pistolet fort couple
- Visseuses à batterie renvoi d'angle fort couple
- Accessoires
- Logiciel de collecte et d'analyse des données d'assemblage
- Contrôleur de process ParaMon-Pro X
Télécharger le fichier au format pdf

4Logiciel

Logiciel ParaMon

Compatible avec les visseuses asservies à batteries séries BM et BMT ainsi que les controleurs séries MDC V2 et MDTC et le contrôleur ParaMon-Pro X.
Le fichier zip comprend :

  • ParaMon III :
Logiciel PC de gestion de parc outils en réseau, de paramétrage et de sauvegarde via une base de donnée intégrée.

  • Firmware contrôleurs et LCD

Mise à jour compatible avec tous les outils et contrôleurs à l'exception du contrôleur MDC V1.

Versions des fichiers :

  • BM_FW v1.34.3 + XML v1.10
  • BM_FW_v1.54.5_RS9116+XML_v1.10
  • BMT_FW v1.44.3 + XML v1.10
  • BMT_FW_v1.54.5_RS9116+XML_v1.10
  • MDC22_MINI_FW_v3.01.2+XML_v1.10
  • MDC26&32_FW_v2.32.7+XML_v1.10
  • MDTC38_Normal_FW_v1.34.4+XML_v1.12
  • ParaMon_v3.00.8_20240517
  • ParaMon III manuel d'utilisation - DOC.41014
  • 60205 ParaMon XML vs Firmware 11-2025
Télécharger le fichier au format zip

2Documentation technique

COM Modbus BM / BMT protocol and registers lists - DOC.60427 - DOC.60451 - DOC.60452

-    Com Protocole MODBUS BM/BMT – DOC.60427
-    Modbus BM address and function – DOC.60451
-    Modbus BMT address and function – DOC.60452

Télécharger le fichier au format zip
40697

Manuel d'utilisation - Visseuses autonomes asservies - série BMT avec capteur de couple - DOC.40697

- Spécifications visseuses BMT
- Spécifications batteries et chargeur de batterie
- Fonctionnement
- Connexions
- Paramètres des programmes de vissage
- Configuration visseuse BMT
- Serveur web BMT
- Mise à jour du firmware
- Protocole de communication Modbus
- Maintenance
- Sécurité
- Standards
- Annexes

Télécharger le fichier au format pdf
