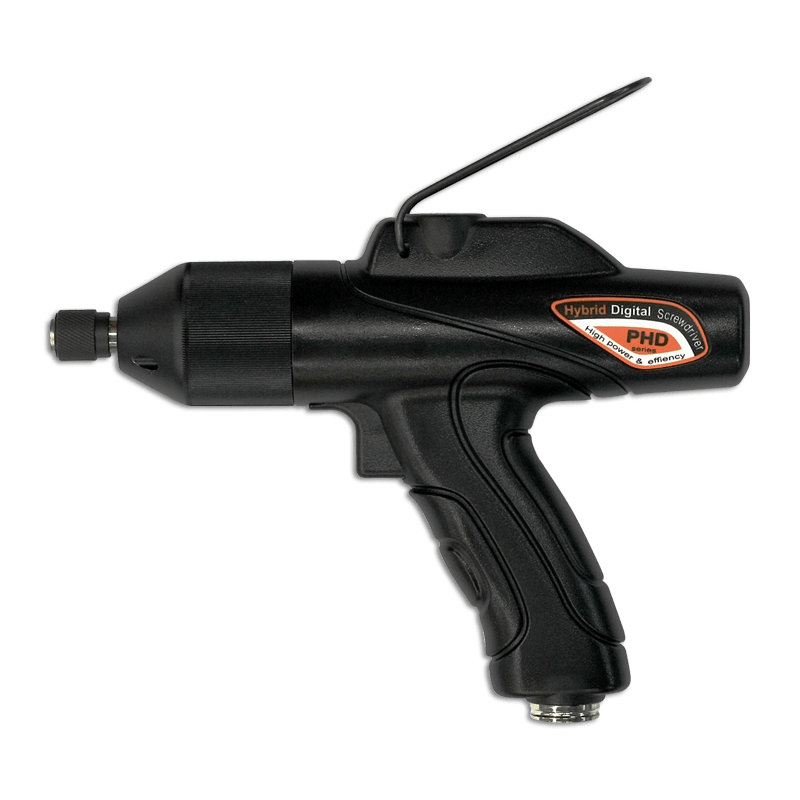

Visseuse électrique asservie Hybrid PHD 35N-A/D

Code article 4-1070040

Visseuse électrique asservie Hybrid PHD 35N-A/D

Code article 4-1070040

La visseuse pistolet PHD35N-A/D est idéale pour des opérations de vissage horizontal. Associée au contrôleur HDC, cette visseuse électrique asservie Hybrid est multi-couple et rend possible l'enchaînement de stratégies. Elle garantit une grande répétabilité et une grande précision de serrage. La commande de vissage se fait par la gâchette de la poignée du pistolet.

Détails techniques

Type de visseuse
Visseuse électrique asservie Hybrid
Couple mini
1.17 Nm lbf.in
Couple maxi
3.4 Nm lbf.in
Vitesse mini
500 tr/min rpm
Vitesse maxi
1500 tr/min rpm
Type d'entraînement
Hexagonal 1/4"
Poids
0.82 kg lbs
Ergonomie
Pistolet
Type de démarrage
Gâchette
Energie
Electrique
Fonctionnalités
ESD,
Multi-couple,
Comptage
Nom du contrôleur associé
HDC-35i

Bénéfices

Productivité
  • Multi-couple (8 programmes de vissage)
  • Enchaînement de programmes
  • Embrayage mécanique réglé par pression d'air
  • Grande précision de vissage
Qualité
  • Moteur Brushless Maxxon (sans maintenance) fabriqué en Suisse
  • Comptage Poka Yoke
  • Affichage des résultats de serrage
Confort
  • Poignée ergonomique
  • Excellent rapport poids/ergonomie
  • Moteur silencieux < 70 dBA

Descriptif produit

La conception de cette visseuse est unique.
Équipée d'un moteur Brushless de haute qualité fabriqué en Suisse (Maxxon) et d'un limiteur de couple à régulation pneumatique, la visseuse Hybrid peut exécuter jusqu'à 8 programmes de vissage et effectuer des enchaînements de différents couples sur une même pièce avec fonction comptage. Cette technologie vous permet de multiplier les stratégies de vissage tout en réduisant le nombre d'outils sur votre poste de travail.
Paramétrable en façade via son contrôleur HDC 35i ou son logiciel Hi-Manager, l'outil est facile et rapide à configurer.
La sortie de câble de la visseuse peut se faire sur le haut ou par le bas de la visseuse  en fonction de l'ergonomie du poste de travail.

Produits associés

Ressources

1Documentation commerciale

Visseuses électriques brushless - DOC.40813

Visseuses asservies hybrid - série HD
Visseuses à coupure mécanique - série GX
Visseuses à coupure mécanique - série GY
Visseuses à coupure mécanique - série GX...FS
Visseuses à coupure mécanique - série GX...BT
Contrôleurs
Coffret de comptage SCOUT II
Accessoires
Bras / Accessoires
Options bras

Télécharger le fichier au format pdf

4Logiciel

HDC-30i, HDC-35i, HDC-40i firmware upgrade manual (EN) – MU.60230

-

Télécharger le fichier au format pdf

HDCi V2.67.0 170221 - FR

Firmware du contrôleur HDC

Télécharger le fichier au format zip

Logiciel Hi-Manager v2.58.4E_170905 - FR

Programmez et visualisez vos process de vissage sur un logiciel PC, téléchargeable sur le site DOGA et libre de licence.

Drivers : USB - CP210x USB to UART Bridge VCP
https://www.silabs.com/products/development-tools/software/usb-to-uart-…

Télécharger le fichier au format zip

Logiciel pour la mise à jour du contrôleur HDC40i

Driver USB - CP210x USB to UART Bridge VCP
https://www.silabs.com/products/development-tools/software/usb-to-uart-…

Télécharger le fichier au format zip

2Documentation technique

Manuel d'utilisation visseuses Hybrid - MU.40966

- Présentation du produit
- Avantages
- Spécifications
- Généralités
- Utilisation
- Communication USB
- Communication RS232C (option)
- Transmission automatique des données via le port USB
- Logiciel d'exploitation “ Hi-Manager” (pour MS Windows)
- Diagnostic de panne
- Version des programmes Hi-Manager vs version du firmware

Télécharger le fichier au format pdf
