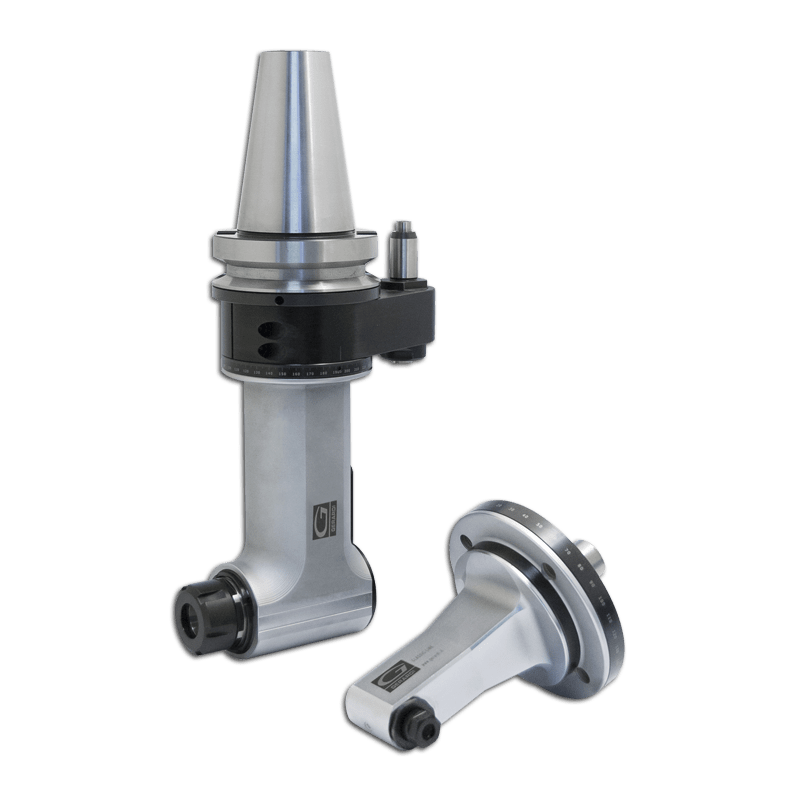

Têtes à renvoi d'angle avec cône monobloc

Têtes à renvoi d'angle avec cône monobloc

La gamme Classic Line avec cône monobloc vous offre un choix complet de têtes à renvoi d'angle avec une déclinaison de possibilités qui vous permet de trouver le produit répondant à votre application. Ces têtes s'adaptent aussi bien aux machines-outils avec (Série ATC) ou sans changement d'outils automatique (MTC).

Bénéfices

Performance
  • Possibilités d’usiner vos pièces suivant d’autres axes.
Large choix
  • Corps en acier ou en aluminium.
  • Gamme de têtes à renvoi d'angle compactes.
  • Tous types d'attachements.
  • Toutes sorties.
Productivité
  • Prise en compte de l’arrosage de l’outil et pour des conditions de coupe optimales.
Adaptabilité
  • Large gamme d’attachements disponible.

Descriptif produit

Les têtes à renvoi d'angle Classic Line ont des caractéristiques de haut niveau pour vous offrir des performances élevées et constantes dans la durée.

Conception robuste pour des performances élevées et durables

Arbre de transmission faisant corps avec le cône ce qui permet d'augmenter la rigidité de l’ensemble.
Corps usiné dans un acier inoxydable qui assure un faible taux de dilatation et une bonne résistance à la corrosion.
Pignons conçus par ordinateur qui génèrent moins de bruit et de chaleur.
Roulements précontraints de haute précision classe ABEC 9.
Étanchéité renforcée au niveau de la broche porte-outils.

Des produits adaptés à vos besoins

Montage sur toutes broches de machines-outils.
Plusieurs longueurs disponibles pour chaque modèle de tête.
Nombreuses sorties possibles en standard, pinces ER, Weldon, HSK, Capto, etc.
Montage sur machines-outils avec changement d'outil (ATC) ou sans changement d'outil (MTC)
Disponibilité de modèles de têtes à renvoi d'angle de grandes dimensions.

La gamme Classic Line

Série G : tête à renvoi d'angle à 90° avec corps en acier.
Série GMU : tête à renvoi d'angle universelle avec corps en acier.
Série GL : tête à renvoi d'angle à 90° avec corps en aluminium pour les centres de perçage et de taraudage avec un cône BT30.
 Série GTU : tête à renvoi d'angle universelle avec corps en aluminium pour les centres de perçage et de taraudage avec un cône BT30.
Série GR : tête à renvoi d'angle à 90° avec corps en acier excentré qui offre en option la possibilité de gérer l'arrosage par le centre de la broche de la machine jusqu'à 70 bars.
Type 2U : tête à renvoi d'angle à 90° avec corps en acier et double sorties.

Vidéos

Ressources

1Documentation commerciale

Catalogue Têtes à renvoi d'angle et outils motorisés/statiques «Tooling » GERARDI (IT/EN) - DOC.10395 Chap.1

  • Têtes à renvoi d’angle Classic Line à cône monobloc
  • Série G : tête à renvoi d'angle à 90° avec corps en acier
  • Série GMU : tête à renvoi d'angle universelle avec corps en acier
  • Série GL : tête à renvoi d'angle à 90° avec corps en aluminium pour les centres de perçage et de taraudage avec un cône BT30
  •  Série GTU : tête à renvoi d'angle universelle avec corps en aluminium pour les centres de perçage et de taraudage avec un cône BT30
  • Série GR : tête à renvoi d'angle à 90° avec corps en acier et excentré qui offre en option la possibilité de gérer l'arrosage par le centre de la broche de la machine jusqu'à 70 bars
  • Type 2U : tête à renvoi d'angle à 90° avec corps en acier et double sortie
  • Ces têtes s'adaptent aussi bien aux machines-outils avec (Série ATC) ou sans changement d'outils automatique (MTC)
Télécharger le fichier au format pdf

Catalogue Têtes à renvoi d'angle et outils motorisés/statiques «Tooling » GERARDI (IT/EN) - DOC.10395 Chap.7

Pinces ER
Coffret de pinces ER
Pince ER unitaire
Pince ER étanche
Pince ER à compensation
Pince ER de haute précision

Télécharger le fichier au format pdf

Documentation FOCUS "Serrage de pièces et porte-outils" GERARDI - DOC.10584

Retrouvez en quelques pages les caractéristiques techniques et les informations d'aide au choix sur l'essentiel de la gamme GERARDI.

- Étau STD et Standard FLEX
- Étau MULTIFLEX
- Étau FMS
- Étau MULTITASK
- Systèmes POINT ZERO pneumatique
- Cubes et équerres de bridage
- Têtes à renvoi d'angle
- Multiplicateurs de vitesse
- Portes-outils de tour motorisés
- Portes-outils de tour statiques



Télécharger le fichier au format pdf

2Documentation technique

Manuel d'utilisation tête à renvoi d'angle Classic Line GERARDI - doc.10580

- Changement du cône de la tête
- Utilisation
- Diagrammes de couple et de puissance

Télécharger le fichier au format pdf
10618

Manuel d'utilisation tête à renvoi d'angle Classic Line GERARDI - série MTC - DOC.10618

- Sommaire
- Rodage
- Détermination du type de broche
- Modules d'extension
- RAZ
- Réglage angulaire de la tête GMU-S40
- Positionnement angulaire du porte-outils avec goupille d'indexation
- Positionnement angulaire du porte-outils GMU / Ligne P
- Serrage de l'outil
- Spécifications des têtes standards
- Service pièces de rechange

Télécharger le fichier au format pdf

5Cas d'application

10613

Fiche d'application - Tête à renvoi d'angle 20L 272 BT50 sur LITZ CH5-3000 - DOC.10613

Réaliser des usinages perpendiculaires à la table de la machine-outil sur une profondeur de 300
mm sans basculer la pièce dans des moule en aluminium.

Télécharger le fichier au format pdf
Thumbnail

Fiche d'application - Tête à renvoi d’angle G90 7 2U ATC GERARDI sur machine VTC 200C MAZAK - DOC.10544

Fiche d'application

Solution de perçage de trous multiples sur des profilés avec des diamètres différents.

Télécharger le fichier au format pdf
10639

Fiche d'application - Usiner en automatique avec une tête à renvoi d’angle ne pouvant pas se monter dans le magasin d’outils - DOC.10639

Usinage d’outillages de presse de plusieurs centaines de kilos sur machine HURCO DCX 22Ti 3 axes à portique avec arrosage par le centre.

Télécharger le fichier au format pdf

Questions fréquentes

Quels sont les critères de choix d'une tête à renvoi d’angle ?

L’attachement de la machine-outil sur laquelle elle sera montée.
Le besoin de la monter ou non dans un changeur d’outils.
La longueur entre l’axe de rotation de l’outil et le plan de jauge du cône de la machine (« A » dans le catalogue).
La distance entre l’axe du cône machine et le doigt qui se positionne dans le stop block (« H » dans le catalogue).
Le diamètre de la queue d’outil à monter.
Le type d'acheminement du fluide de coupe vers l’outil.
