Système Point Zéro à actionnement pneumatique

Système Point Zéro à actionnement pneumatique

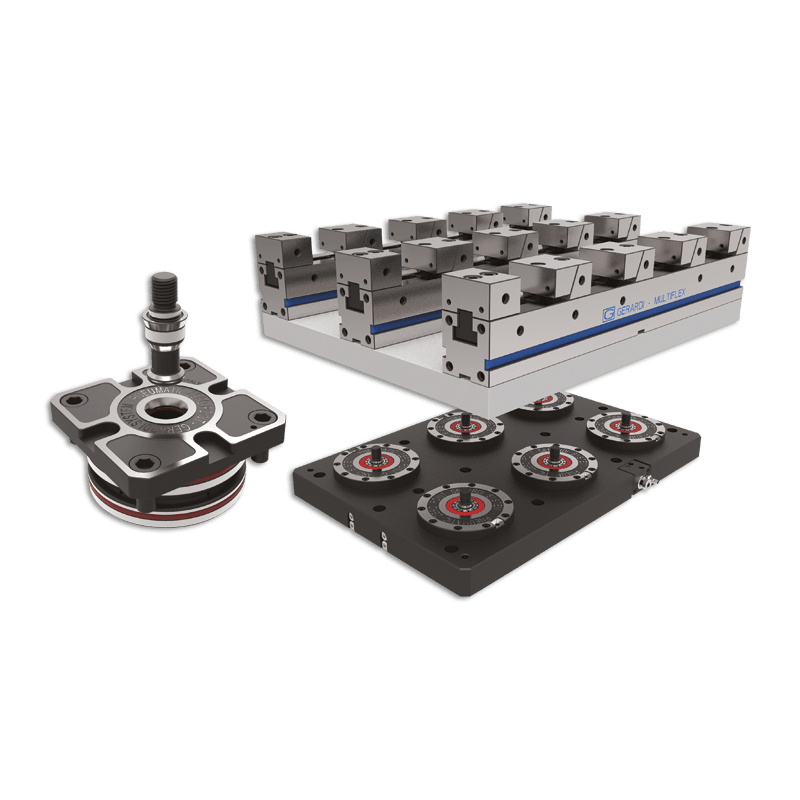

Le système Point Zéro à actionnement pneumatique permet de réduire au strict minimum les arrêts machine afin d'augmenter la réactivité, la productivité et la rentabilité de votre parc machines. Différents modules pneumatiques peuvent être montés directement sur la table machine ou intégrés dans des plaques interfaces.

Bénéfices

Productivité
  • Fixation simple et rapide de tous vos outillages et pièces de grandes dimensions grâce au principe de blocage automatique du système Point Zéro pneumatique.
Qualité de production
  • Repositionnement précis de tous vos outillages et pièces de grandes dimensions grâce à la grande précision de repositionnement (inférieure à 5 microns) proposée par le système Point Zéro pneumatique.
  • Fixation ferme garantie de vos outillages grâce au pouvoir de maintien dusystème Point Zéro pneumatique.
Adaptabilité
  • Configuration adaptée à chaque application grâce à la largeur de gamme proposée en standard.
  • Solutions personnalisées proposées, à la demande, par notre bureau d'études.

Descriptif produit

Atouts du système Point Zéro pneumatique
Les modules Point Zéro pneumatiques sont destinés à réduire de manière considérable les temps d'arrêts machine dus aux changements d'outillages ou de pièces dans les centres d'usinage :
Ils augmentent significativement les temps réellement consacrés à l'usinage.
Ils simplifient le ré-équipement des tables de vos machines.
Ils garantissent une haute précision de repositionnement des gros outillages ou des pièces de grandes dimensions.
La gamme Point Zéro pneumatique
Nous proposons deux gammes de modules pour répondre à toutes les applications :

Des "modules indépendants" à disposer ou à fixer directement sur les tables machines ou sur des plaques interfaces.

Des "modules à intégrer"destinés à être encastrés dans des plaques interfaces ou des blocs d'usinage verticaux ou horizontaux (cubes, équerres, poutres, ...).

Vous trouverez dans notre catalogue un très large choix de :
Plaques standard carrées, rectangulaires ou circulaires (équipées de 4, 6 ou 8 modules)
Cubes standard (dont chaque face est équipée de 2 ou 4 modules).

Système sur mesure

Notre bureau d'études fournit une réponse adaptée à toutes vos demandes spéciales :

  • Plaques avec dimensions et entraxes spécifiques.
  • Poutres horizontales équipées de modules intégrés.

Vidéos

Ressources

1Documentation commerciale

Catalogue général « prise de pièces » GERARDI (IT/EN) - DOC.10103 Chap.9

Systèmes Point Zéro à actionnement pneumatique
Télécharger le fichier au format pdf

Documentation FOCUS "Serrage de pièces et porte-outils" GERARDI - DOC.10584

Retrouvez en quelques pages les caractéristiques techniques et les informations d'aide au choix sur l'essentiel de la gamme GERARDI.

- Étau STD et Standard FLEX
- Étau MULTIFLEX
- Étau FMS
- Étau MULTITASK
- Systèmes POINT ZERO pneumatique
- Cubes et équerres de bridage
- Têtes à renvoi d'angle
- Multiplicateurs de vitesse
- Portes-outils de tour motorisés
- Portes-outils de tour statiques



Télécharger le fichier au format pdf

Documentation Système Point Zéro - DOC.10585

Que votre centre d'usinage soit horizontal, vertical ou 5 axes, vous trouverez le système de positionnement idéal pour votre machine :
- Multiple pneumatique
- Mono pneumatique
- Double Point Zéro

Télécharger le fichier au format pdf

5Cas d'application

Thumbnail

Exemples d'applications GERARDI (IT/EN) - DOC.10396

  • étaux à mors plaqueurs Standard et Standard Flex
  • étaux à mors plaqueurs XL
  • éléments modulaires
  • étaux à mors droits FMS
  • étaux multi-serrage MultiFlex
  • étaux MultiTasking
  • Cubes et équerres de bridage
  • Palettes machine
  • Systèmes Point Zéro à actionnement pneumatique
  • Tête à renvoi d'angle avec cône monobloc
  • Tête à renvoi d'angle avec cône modulaire
  • Porte-outils de tours
Télécharger le fichier au format pdf
