Diviseurs numériques quatrième et cinquième axes

Diviseurs numériques quatrième et cinquième axes

Les diviseurs numériques quatrième et cinquième axes mono-broche TSUDAKOMA se déclinent en trois technologies d’entraînement pour répondre au mieux  à votre besoin : l’entraînement roue et vis sans fin à pas différentiel, le système d’entraînement BallDrive® sur le principe de la vis à billes et l’entraînement moteur-couple.

Bénéfices

Productivité
Possibilité d'usiner avec des conditions de coupe élevées grâce la rigidité du berceau monobloc et au gros couple de blocage des diviseurs TWA et TBS.
Qualité
Conception du berceau monobloc permettant une très grande précision de l'axe de pivot et des plans d’usinage.
Performance
Possibilité d'usiner des pièces de grandes dimensions grâce à la gamme complète TSUDAKOMA de 100 à 1 500 mm de diamètre.

Descriptif produit

La gamme des diviseurs quatrième et cinquième axes mono-broche TSUDAKOMA se décline en trois technologies d’entraînement :
L’entraînement roue et vis sans fin à pas différentiel dédié aux montages avec beaucoup de balourd  : séries TWA, TN et TTNC.
Le système d’entraînement BallDrive® sur le principe de la vis à billes dédié à l'usinage de pièces en grandes séries : série TBS.
L’entraînement moteur-couple dédié à l'usinage en grandes séries : série RTT.

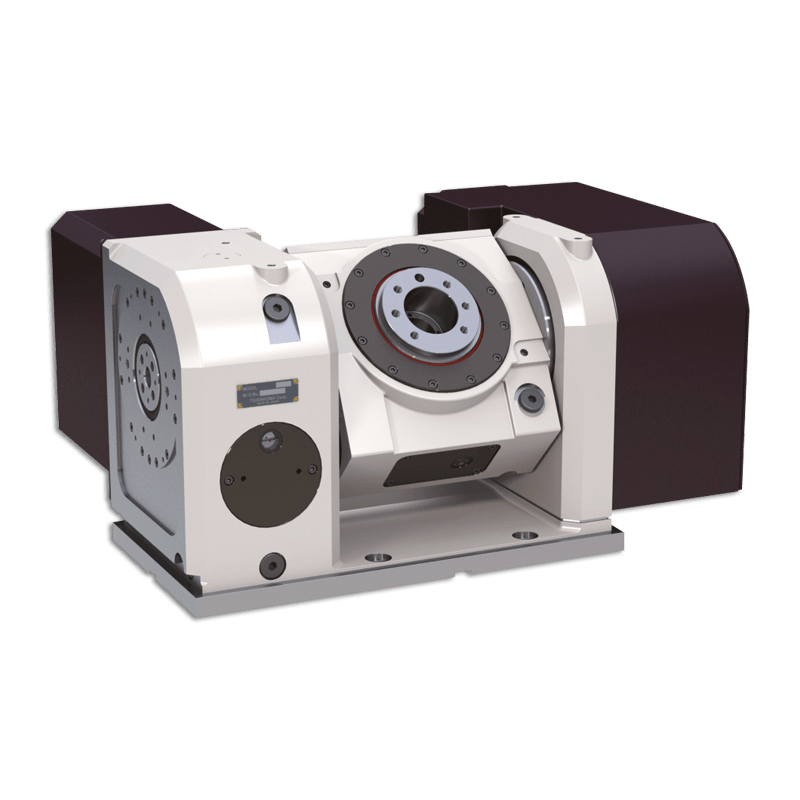

Les diviseurs séries TWA et TN

Ils répondent à une large plage d'applications avec beaucoup de polyvalence.
Ils disposent d'un système modulaire de montage de moteur permettant de l'adapter à la plupart des marques du marché : FANUC, SIEMENS, MITSUBISHI etc.
Leur berceau monobloc et leur gros couple de blocage permettent de fabriquer des pièces complexes dans des matières difficiles à usiner.
Avec la conception unique du berceau monobloc de ces diviseurs numériques, vous disposez d'axes géométriques très précis qui améliorent la qualité de vos pièces. Ces diviseurs peuvent être équipés en option de mandrins et contre-pointes asservis ou non. Si vous souhaitez utiliser des montages hydrauliques, il est possible de monter un joint tournant 6 ports, à la commande ou ultérieurement.

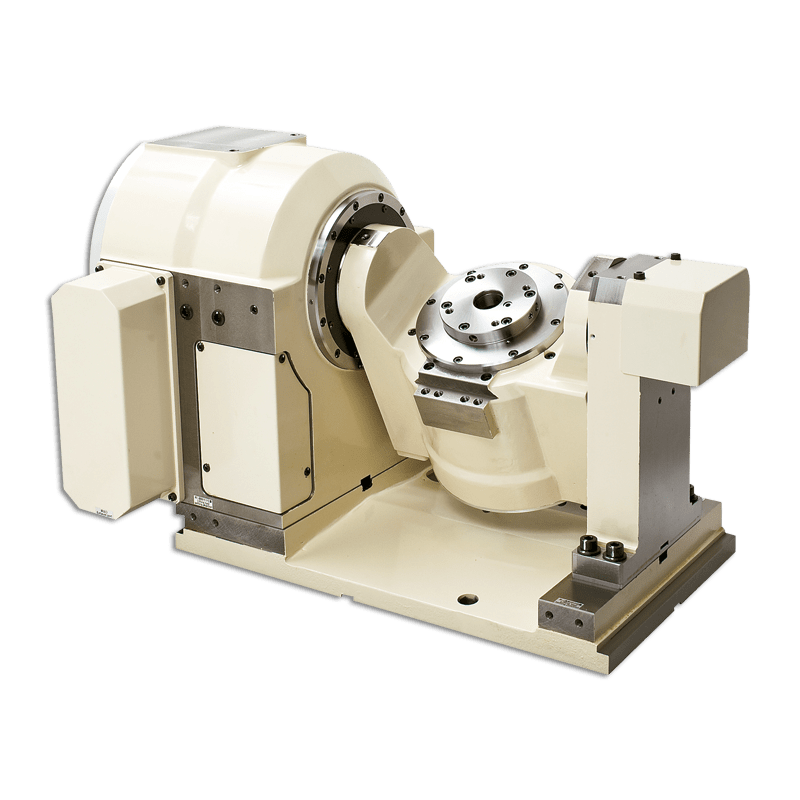

Les diviseurs série TTNC

Ils sont parmi les plus gros diviseurs numériques du monde avec une capacité de charge jusqu'à 2 500 kg.
Ils sont destinés aux domaines de l'aéronautique, de l'énergie et de la fabrication de machines.

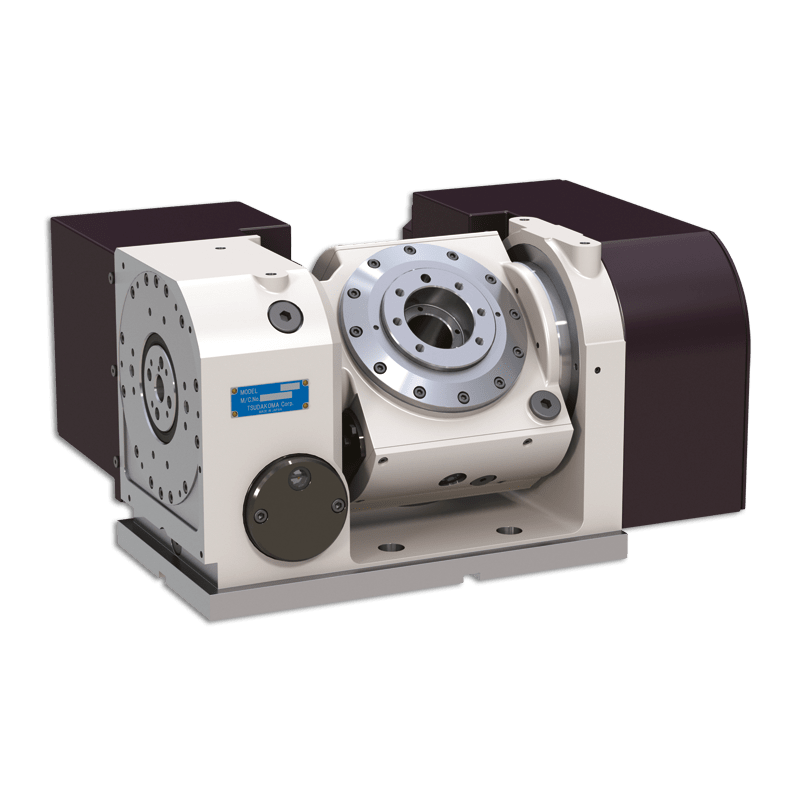

Les diviseurs série TBS

Les diviseurs TBS BallDrive®, fonctionnant sur le principe de la vis à billes, sont particulièrement compétitifs dans les domaines d'activité produisant en grande série comme l'automobile ou le médical. Le système d’entraînement BallDrive® permet des fréquences de rotation élevées et de s'affranchir du  jeu d'inversion, et de la maintenance si ce n'est une vidange d'huile chaque année !
Leur conception permet de ne pas utiliser de système de blocage dans de nombreux cas.
Construits sur la base robuste monobloc,  ils sont performants sans compromis !

Les diviseurs série RTT

Les diviseurs numériques série RTT disposent d'un système d’entraînement moteur-couple fabriqué par TSUDAKOMA.
Ils peuvent équiper des petits centres de perçage et de taraudage.
Ces diviseurs fonctionnent uniquement avec console TPC JR K.

Vidéos

Produits associés

Services associés

Intégration sur machine outil.

Ressources

1Documentation commerciale

Thumbnail

Catalogue général TSUDAKOMA– Diviseurs CN - DOC.10164

Une gamme complète de diviseurs à commande numérique avec 3 technologies d’entraînement (vis à billes BallDrive®, vis à pas différentiel, moteur-couple).
⦁    Diviseurs CN BallDrive®modèles de base : RBS
⦁    Diviseurs CN inclinables BallDrive® : TBS
⦁    Diviseurs CN modèles de base : RWE, RWA/RN, RWE-B, RWA-B, RNCV-B,RNCM
⦁    Diviseurs CN gros passages en barre : RBA, RBA-K, RNCK
⦁    Diviseurs CN modèles de grande dimension : RCH, RNC, RCV, RNCV
⦁    Diviseurs CN modèles multi-broches : RN-N
⦁    Consoles de programmation un axeTPC-Jr, TPC5
⦁    Diviseurs CN inclinables modèles de base : TWA, TN, TTNC, THNC
⦁    Diviseurs CN inclinables modèles multi-broches : TTNC-N
⦁    Diviseurs CN développés pour des machines spéciales : RC, RH, RUA, TSUA
⦁    Diviseurs DD, diviseurs CN spéciaux : RDS, RTV・RTT, RCB
⦁    Accessoires
⦁    Descriptif des options
Télécharger le document au format pdf

2Documentation technique

Thumbnail

Critères de choix d'un diviseur 2 axes - FT.10516

Fiche technique
Télécharger le document au format pdf

Questions fréquentes

Quel est le meilleur investissement ? Une machine-outil cinq axes ou une machine-outil trois axes équipée d'un diviseur quatre et cinq axes ?

Une machine-outil CN cinq axes est optimisée pour les pièces complexes. Mais elle représente un investissement très important et  si un des axes vient à tomber en panne, c'est toute la machine qui n'est plus fonctionnelle.
En utilisant une machine-outil trois axes avec un diviseur quatre et cinq axes, il est possible d'usiner des pièces complexes mais également de grandes ou longues dimensions nécessitant une contre-pointe.

Que signifie une précision d'indexage cumulée ?

C'est la différence de mesure entre la valeur théorique de l'angle et celle mesurée lorsque le diviseur tourne. La précision d'indexage est égale à la différence entre la plus grande valeur absolue positive et la plus grande valeur absolue négative.

Diagramme montrant les angles de rotation et les mesures des angles

Diagramme-precision-indexage

Attention : nous affichons dans nos catalogues des précisions d'indexage cumulées, d'autres fabricants expriment un écart positif négatif, ainsi + ou – 20 secondes correspondent à 40 secondes cumulées.

Comment calculer le couple de blocage ?

Le système de blocage d'un diviseur permet de protéger la roue et la vis sans fin lors de l'usinage. Le foret est l'outil qui génère le plus d'effort caril est exercé principalement dans l'axe.
Pour déterminer le couple de blocage, il faut :
1- Calculer l'effort généré par le foret
2- Puis calculer le couple.

Cotes-pour-calcul-couple-blocage

1- Formule simplifiée de calcul de l'effort axial F généré par un foret.
F = K x Dx S
K= résistance de la matière à usiner  en N/mm².
D= diamètre du foreten mm.
S= avance par tour utilisée en mm /tour.

Exemple :
Pour un acier à 1000 N/mm² ,un foret de diamètre 15 mm et une avance de 0,1 mm/tour.
F = 1000 x 15x 0,1  = 1500 N

2- Calcul du couple généré si l'effort s'applique à une distance L.
C = F x L

Exemple :
L'effort s'applique à une distance L de 300 mm soit 1500 x 0,3 = 450 Nm.

NB :
Le couple de blocage minimal du diviseur en inclinaison doit ainsi être de 450 Nm
En aucun cas le système roue vis sans fin ne doit être sollicité pour le blocage, celui-ci est uniquement conçu pour réaliser la précision de positionnement.
Le couple de blocage en rotation est moins important car souvent la distance à laquelle est appliqué l'effort est moins grande.
Il est préférable d'avoir les axes derotation et d'inclinaison confondus afin de répartir les efforts d'usinage et de faciliter les calculs de position en cas d'inclinaison.
C'est le cas de tous les diviseurs TSUDAKOMA.

Peut-on monter des moteurs de différentes marques sur un diviseur numérique TSUDAKOMA ?

Oui il est possible de monter des moteurs de marques différentes, il faudra commander un kit d'adaptation.

Quelle taille de servo-moteur choisir en fonction du modèle de diviseur numérique ?

Seules les caractéristiques des moteurs FANUC αi sont indiquées dans les tableaux de
spécifications techniques des différents modèles de diviseurs CN. Le tableau ci-dessous
indique des équivalences avec d'autres marques de servo-moteurs.

Tableau-de-compatibilite-servo-moteur-diviseur-numerique

NB:
⦁    Certains servo-moteurs ont des vitesses maxi ou des dimensions différentes de celles des moteurs FANUC.
⦁    Les moteurs indiqués ci-dessus sont classés en fonction de leur couple nominal.
Le moteur dédié à votre machine dépend des spécifications du directeur de commande.
Veuillez consulter le fabricant de la machine pour définir un moteur.
