Diviseurs numériques quatrième axe multi-broche

Diviseurs numériques quatrième axe multi-broche

La gamme des diviseurs à commande numérique multi-broches TSUDAKOMA se compose de deux séries qui se distinguent par le positionnement de l'axe des diviseurs, l'une est à axe horizontal, l'autre à axe inclinable. Ces diviseurs permettent d'accroître la productivité et sont particulièrement adaptés aux applications de l'industrie automobile.

Bénéfices de Diviseurs numériques quatrième axe multi-broche

Productivité
  • Usinage possible de 2à 4 pièces en même temps.
  • Réduction du nombre de changements d'outils.
Rentabilité
  • Amortissement rapide de votre diviseur: vous produisez jusqu'à 40% de pièces en plus qu'avec un diviseur mono-broche.

Descriptif de Diviseurs numériques quatrième axe multi-broche

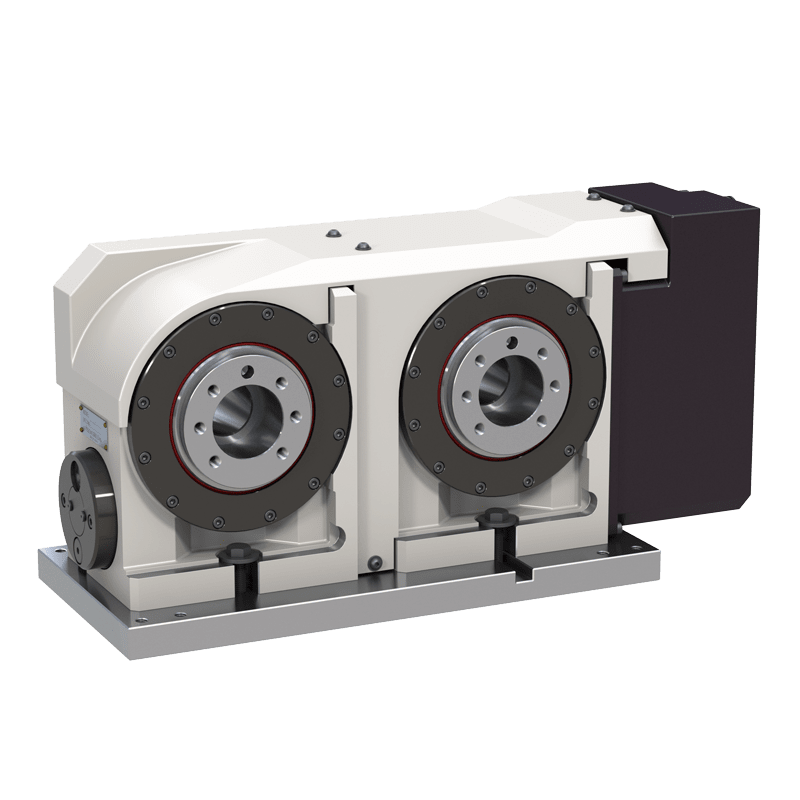

Les diviseurs à commande numérique multi-broches RWM
Hauteur de pointe de 135 mm à 210 mm.
2, 3, 4 broches (2 ou 3 pour les hauteurs de pointe de160 et de 210 mm).

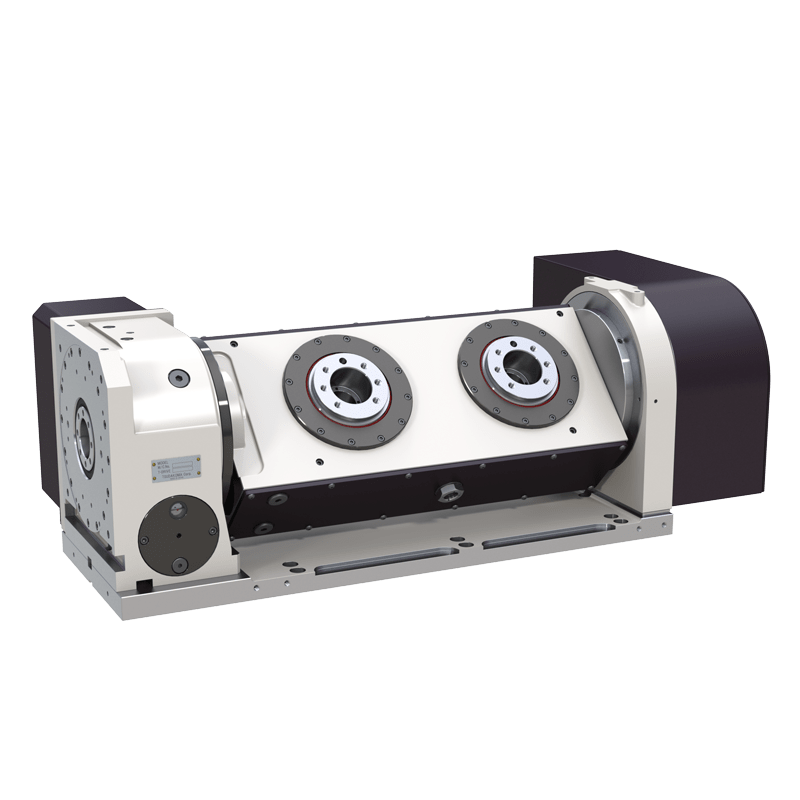

Les diviseurs à commande numérique multi-broches TWM
Hauteur de pointe de 230 mm à 350 mm.
2 ou 4 broches suivant la hauteur de pointe.
Intégration possible des diviseurs à la plupart des machines-outils.
Compatibilité avec un large choix d'accessoires, de contre-pointes, de mandrins, de paliers, de joints tournants à fonctionnement manuel ou asservi.

Produits associés

Services associés

Mise en route et intégration d'un diviseur multi-broches.

Ressources

1Documentation commerciale

Thumbnail

Catalogue général TSUDAKOMA– Diviseurs CN - DOC.10164

Une gamme complète de diviseurs à commande numérique avec 3 technologies d’entraînement (vis à billes BallDrive®, vis à pas différentiel, moteur-couple).
⦁    Diviseurs CN BallDrive®modèles de base : RBS
⦁    Diviseurs CN inclinables BallDrive® : TBS
⦁    Diviseurs CN modèles de base : RWE, RWA/RN, RWE-B, RWA-B, RNCV-B,RNCM
⦁    Diviseurs CN gros passages en barre : RBA, RBA-K, RNCK
⦁    Diviseurs CN modèles de grande dimension : RCH, RNC, RCV, RNCV
⦁    Diviseurs CN modèles multi-broches : RN-N
⦁    Consoles de programmation un axeTPC-Jr, TPC5
⦁    Diviseurs CN inclinables modèles de base : TWA, TN, TTNC, THNC
⦁    Diviseurs CN inclinables modèles multi-broches : TTNC-N
⦁    Diviseurs CN développés pour des machines spéciales : RC, RH, RUA, TSUA
⦁    Diviseurs DD, diviseurs CN spéciaux : RDS, RTV・RTT, RCB
⦁    Accessoires
⦁    Descriptif des options
Télécharger le document au format pdf

2Documentation technique

Thumbnail

Critères de choix d'un diviseur 2 axes - FT.10516

Fiche technique
Télécharger le document au format pdf

Questions fréquentes

Est-il possible d'adapter les diviseurs à commande numérique TSUDAKOMA à une machine-outil à commande numérique ?

Oui mais attention, une fois le moteur déterminé, il n'est plus possible de passer sur une autre marque.

Que signifie une précision d'indexage cumulée ?

C'est la différence de mesure entre la valeur théorique de l'angle et celle mesurée lorsque le diviseur tourne. La précision d'indexage est égale à la différence entre la plus grande valeur absolue positive et la plus grande valeur absolue négative.

Diagramme montrant les angles de rotation et les mesures des angles

Diagramme-precision-indexage

Attention : nous affichons dans nos catalogues des précisions d'indexage cumulées, d'autres fabricants expriment un écart positif négatif, ainsi + ou – 20 secondes correspondent à 40 secondes cumulées.

Comment calculer le couple de blocage ?

Le système de blocage d'un diviseur permet de protéger la roue et la vis sans fin lors de l'usinage. Le foret est l'outil qui génère le plus d'effort caril est exercé principalement dans l'axe.
Pour déterminer le couple de blocage, il faut :
1- Calculer l'effort généré par le foret
2- Puis calculer le couple.

Cotes-pour-calcul-couple-blocage

1- Formule simplifiée de calcul de l'effort axial F généré par un foret.
F = K x Dx S
K= résistance de la matière à usiner  en N/mm².
D= diamètre du foreten mm.
S= avance par tour utilisée en mm /tour.

Exemple :
Pour un acier à 1000 N/mm² ,un foret de diamètre 15 mm et une avance de 0,1 mm/tour.
F = 1000 x 15x 0,1  = 1500 N

2- Calcul du couple généré si l'effort s'applique à une distance L.
C = F x L

Exemple :
L'effort s'applique à une distance L de 300 mm soit 1500 x 0,3 = 450 Nm.

NB :
Le couple de blocage minimal du diviseur en inclinaison doit ainsi être de 450 Nm
En aucun cas le système roue vis sans fin ne doit être sollicité pour le blocage, celui-ci est uniquement conçu pour réaliser la précision de positionnement.
Le couple de blocage en rotation est moins important car souvent la distance à laquelle est appliqué l'effort est moins grande.
Il est préférable d'avoir les axes derotation et d'inclinaison confondus afin de répartir les efforts d'usinage et de faciliter les calculs de position en cas d'inclinaison.
C'est le cas de tous les diviseurs TSUDAKOMA.
