Diviseurs numériques quatrième axe mono-broche

Diviseurs numériques quatrième axe mono-broche

La gamme des diviseurs quatrième axe mono-broche TSUDAKOMA se déclinent en trois technologies d’entraînement pour répondre au mieux  à votre besoin : l’entraînement roue et vis sans fin à pas différentiel, le système d’entraînement BallDrive® sur le principe de la vis à billes et l’entraînement moteur-couple.

Bénéfices de Diviseurs numériques quatrième axe mono-broche

Largeur de gamme
  • Le plus grand choix de technologies du marché pour répondre à vos exigences.
  • Une dimension à votre mesure du diamètre 100 à 2000 mm.
Adaptabilité
  • Compatible avec la plupart des machines du marché grâce au système modulaire de montage moteur.
Efficacité
  • Des caractéristiques performantes dans des dimensions compactes permettant d'usiner des pièces lourdes qui nécessitent de gros efforts.

Descriptif de Diviseurs numériques quatrième axe mono-broche

3 technologies d’entraînement

⦁    L’entraînement roue et vis sans fin à pas différentiel dédié aux montages avec beaucoup de balourd.
⦁    Le système d’entraînement BallDrive® sur le principe de la vis à billes dédié à l'usinage de pièces en grandes séries.
⦁    L’entraînement moteur-couple dédié à l'usinage en grandes séries(CN FANUC et MITSUBISHI uniquement).

Gamme des diviseurs quatrième axe mono-broche TSUDAKOMA

Les diviseurs série RWE
Ils répondent à une large plage d'applications avec beaucoup de polyvalence.
Ces diviseurs numériques à roue et vis sans fin disposent d'un système modulaire de montage de moteur permettant de l'adapter à la plupart des marques du marché : FANUC, SIEMENS, MITSUBISHI etc.
Vous pouvez choisir de commander votre diviseur avec 3 positions de moteur, à droite, à gauche et à l'arrière.
Ils peuvent être équipés en option de mandrin, contre-pointe, palier, asservi ou non.
Si vous souhaitez utiliser des montages hydrauliques, il est possible de monter un joint tournant 6 ports , à la commande ou ultérieurement.

Les diviseurs série RWA
Ils reprennent les caractéristiques des modèles de la série RWE.
Ces diviseurs numériques à roue et vis sans fin disposent en plus d'un couple de blocage 2 fois supérieur grâce à un système à double disques à fonctionnement pneumatique uniquement.
Ce couple de blocage est souvent supérieur à celui d'autres marques utilisant de l'énergie hydraulique.
Vous économisez ainsi sur l'achat d'une centrale hydraulique et sur les coûts de maintenance.

Les diviseurs série RNCM
De conception plus ancienne mais toujours au goût du jour, ces diviseurs numériques restent le choix idéal pour les installations d'une hauteur de pointe supérieure à 200 mm. Leurs atouts sont le blocage par anneau hydraulique et l'utilisation de la vis sans fin à pas différentiel.

Les diviseurs série RBS
Les diviseurs RBS BallDrive®, fonctionnant sur le principe de la vis à billes, sont particulièrement compétitifs dans les domaines d'activité produisant en grande série comme l'automobile.
Le système d’entraînement BallDrive® permet des fréquences de rotation élevées et de s'affranchir du  jeu d'inversion, et de la maintenance si ce n'est une vidange d'huile chaque année !
Leur conception permet de ne pas utiliser de système de blocage dans de nombreux cas.
Ils sont performants sans compromis !

Démonstration comparative du temps de cycle entre les diviseurs numériques RBS et RWA.

L’avantage supplémentaire du système BallDrive® est d’être très résistant aux collisions.

Test de collision d’un diviseur numérique équipé d’un mécanisme BallDrive®

Les diviseurs série RDS
Ces diviseurs numériques fonctionnent avec un système d’entraînement moteur-couple fabriqué par TSUDAKOMA.
Ce sont les diviseurs les plus étroits au monde et il est possible de monter le câble d'alimentation à droite ou à gauche.
Vous pouvez ainsi optimiser vos montages d'usinage.
Ces diviseurs sont commandés par une console TPC-JR K.

Vidéos

Produits associés

Ressources

1Documentation commerciale

Thumbnail

Catalogue général TSUDAKOMA– Diviseurs CN - DOC.10164

Une gamme complète de diviseurs à commande numérique avec 3 technologies d’entraînement (vis à billes BallDrive®, vis à pas différentiel, moteur-couple).
⦁    Diviseurs CN BallDrive®modèles de base : RBS
⦁    Diviseurs CN inclinables BallDrive® : TBS
⦁    Diviseurs CN modèles de base : RWE, RWA/RN, RWE-B, RWA-B, RNCV-B,RNCM
⦁    Diviseurs CN gros passages en barre : RBA, RBA-K, RNCK
⦁    Diviseurs CN modèles de grande dimension : RCH, RNC, RCV, RNCV
⦁    Diviseurs CN modèles multi-broches : RN-N
⦁    Consoles de programmation un axeTPC-Jr, TPC5
⦁    Diviseurs CN inclinables modèles de base : TWA, TN, TTNC, THNC
⦁    Diviseurs CN inclinables modèles multi-broches : TTNC-N
⦁    Diviseurs CN développés pour des machines spéciales : RC, RH, RUA, TSUA
⦁    Diviseurs DD, diviseurs CN spéciaux : RDS, RTV・RTT, RCB
⦁    Accessoires
⦁    Descriptif des options
Télécharger le document au format pdf

2Documentation technique

Thumbnail

Critères de choix d'un diviseur 2 axes - FT.10516

Fiche technique
Télécharger le document au format pdf

5Cas d'application

Thumbnail

Diviseur TSUDAKOMA RWE 160 R sur DOOSAN DNM4500 - FA.10561

Fiche d'application

Comment usiner des plateaux elliptiques en diminuant le nombre de montages ?

Télécharger le document au format pdf
Thumbnail

Fiche d'application : Diviseur TSUDAKOMA RWE 200 R sur MAZAK VTC200II Fusion 640 - FA.10527

Comment augmenter la productivité en usinant plusieurs pièces sur plusieurs faces sans démontage.
Télécharger le document au format pdf

Questions fréquentes

Peut-on monter les diviseurs mono-broches TSUDAKOMA dans plusieurs positions ?

Le bâti est conçu pour pouvoir installer le diviseur en position horizontale ou verticale.

Que signifie une précision d'indexage cumulée ?

C'est la différence de mesure entre la valeur théorique de l'angle et celle mesurée lorsque le diviseur tourne. La précision d'indexage est égale à la différence entre la plus grande valeur absolue positive et la plus grande valeur absolue négative.

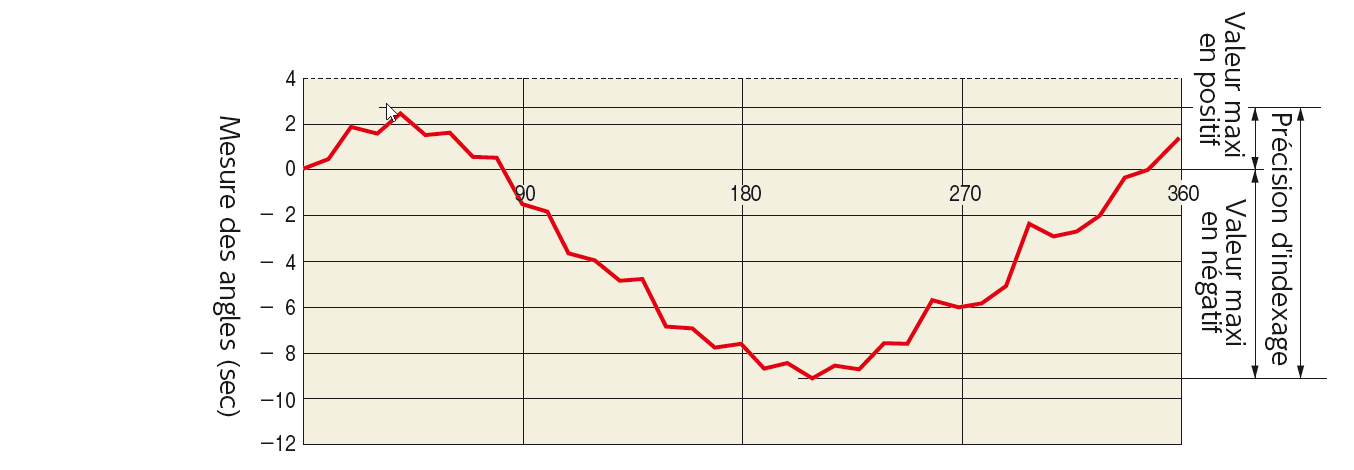

Diagramme montrant les angles de rotation et les mesures des angles

Diagramme-precision-indexage

Attention : nous affichons dans nos catalogues des précisions d'indexage cumulées, d'autres fabricants expriment un écart positif négatif, ainsi + ou – 20 secondes correspondent à 40 secondes cumulées.

Comment calculer le couple de blocage ?

Le système de blocage d'un diviseur permet de protéger la roue et la vis sans fin lors de l'usinage. Le foret est l'outil qui génère le plus d'effort caril est exercé principalement dans l'axe.
Pour déterminer le couple de blocage, il faut :
1- Calculer l'effort généré par le foret
2- Puis calculer le couple.

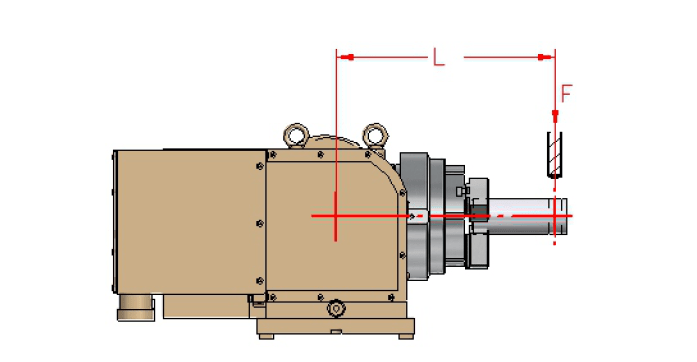

Cotes-pour-calcul-couple-blocage

1- Formule simplifiée de calcul de l'effort axial F généré par un foret.
F = K x Dx S
K= résistance de la matière à usiner  en N/mm².
D= diamètre du foreten mm.
S= avance par tour utilisée en mm /tour.

Exemple :
Pour un acier à 1000 N/mm² ,un foret de diamètre 15 mm et une avance de 0,1 mm/tour.
F = 1000 x 15x 0,1  = 1500 N

2- Calcul du couple généré si l'effort s'applique à une distance L.
C = F x L

Exemple :
L'effort s'applique à une distance L de 300 mm soit 1500 x 0,3 = 450 Nm.

NB :
Le couple de blocage minimal du diviseur en inclinaison doit ainsi être de 450 Nm
En aucun cas le système roue vis sans fin ne doit être sollicité pour le blocage, celui-ci est uniquement conçu pour réaliser la précision de positionnement.
Le couple de blocage en rotation est moins important car souvent la distance à laquelle est appliqué l'effort est moins grande.
Il est préférable d'avoir les axes derotation et d'inclinaison confondus afin de répartir les efforts d'usinage et de faciliter les calculs de position en cas d'inclinaison.
C'est le cas de tous les diviseurs TSUDAKOMA.

Peut-on monter des moteurs de différentes marques sur un diviseur numérique TSUDAKOMA ?

Oui il est possible de monter des moteurs de marques différentes, il faudra commander un kit d'adaptation.

Quelle taille de servo-moteur choisir en fonction du modèle de diviseur numérique ?

Seules les caractéristiques des moteurs FANUC αi sont indiquées dans les tableaux de
spécifications techniques des différents modèles de diviseurs CN. Le tableau ci-dessous
indique des équivalences avec d'autres marques de servo-moteurs.

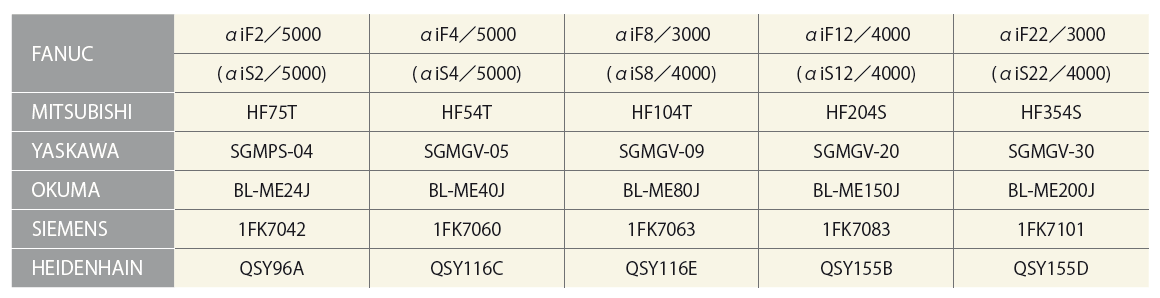

Tableau-de-compatibilite-servo-moteur-diviseur-numerique

NB:
⦁    Certains servo-moteurs ont des vitesses maxi ou des dimensions différentes de celles des moteurs FANUC.
⦁    Les moteurs indiqués ci-dessus sont classés en fonction de leur couple nominal.
Le moteur dédié à votre machine dépend des spécifications du directeur de commande.
Veuillez consulter le fabricant de la machine pour définir un moteur.
