Outils de meulage

Outils de meulage

Notre gamme d'outils pneumatiques est destinée à diverses opérations d'ébarbage, de tronçonnage et de ponçage. Elle se compose d'une série standard et d'une série haute performance dotée d'un moteur pneumatique breveté. Tous les modèles fonctionnent à l'aide d'un moteur pneumatique à palettes.

Descriptif produit

La gamme standard

Il s'agit de meuleuses pneumatiques droites, angulaires ou verticales avec des échappements arrière, avant ou latéral. Elles sont destinées aux opérations d'ébarbage et/ou au meulage.
La lubrification est impérative suivant les recommandations du manuel d'utilisation.

La gamme se compose de :

Meuleuses droites compactes
Vitesses comprises entre 22000 et 35000 Tr/min
Puissance entre 240 et 330W
Les échappements arrière :
Le modèle RG16AKLW se distingue des micro-meuleuses par sa vitesse de rotation, sa gâchette de sécurité et une endurance supérieure.
Le modèle L25B remplace la RG38BSLW. Elles sont toutes les 2 équipées de régulateur de vitesse et de pince de 6mm (3 mm en option pour modèle L25B).
Les échappements avant :
La RG383 est équipée d'une pince de 6mm exclusivement.

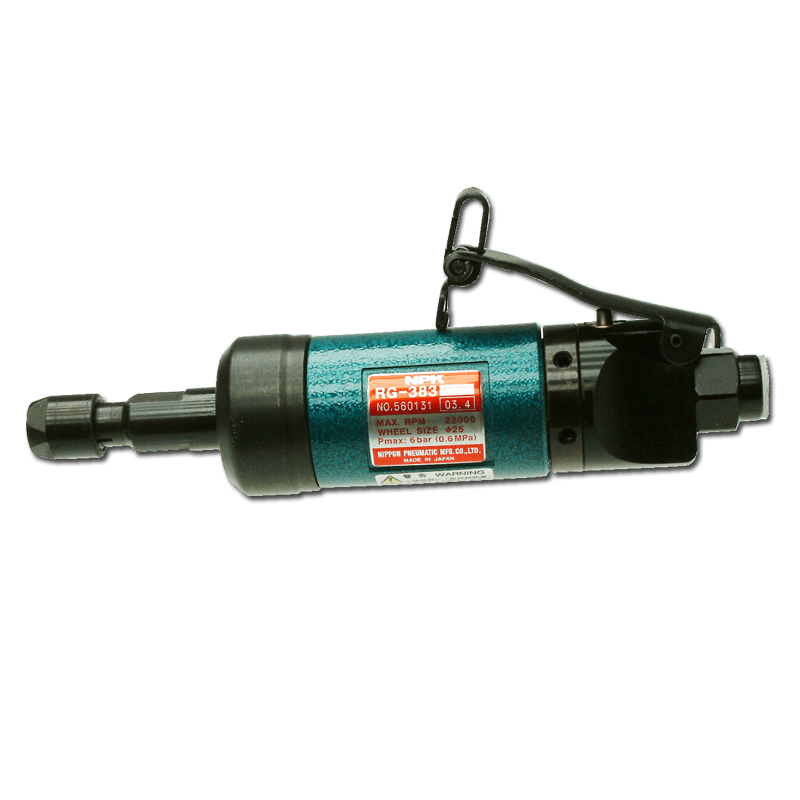

Meuleuse droite courte standard échappement latéral - RG383
Meuleuses droites longues échappement latéral
Vitesses comprises entre 6200 et 14600 Tr/min
Puissance entre 440 et 1320W
Montage : meules sur tige, fraises carbure, meules plates, meules boisseau, ou pierres coniques.
Les modèles NHG65 se déclinent en version courte (NHG65DLW) et longue (NHG65LDLW).
Ils sont livrés en standard avec une pince de 6mm pour le montage de fraises carbure ou de meules sur tige.
La fixation de meules plates de dimensions 65*13*9,5 est possible en standard.
Les machines NHG100 et NHG150 ne possèdent pas de pince.
Elles sont uniquement conçues pour la fixation de meules plates, meules boisseau, ou pierres coniques.

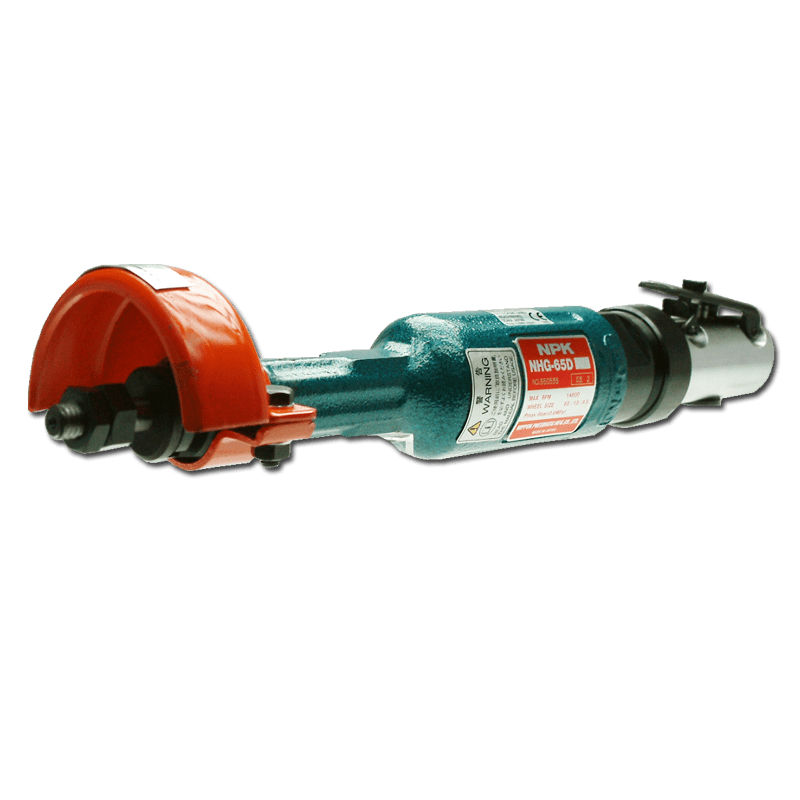

Meuleuse droite longue standard échappement latéral - NH65 DLW
Meuleuse angulaire à échappement latéral
Puissance de 870 à 1320W
Compatible pour le montage de disques de diam 100 - 125 - 180 et 230 mm
Applications : opérations de tronçonnage et d'ébarbage

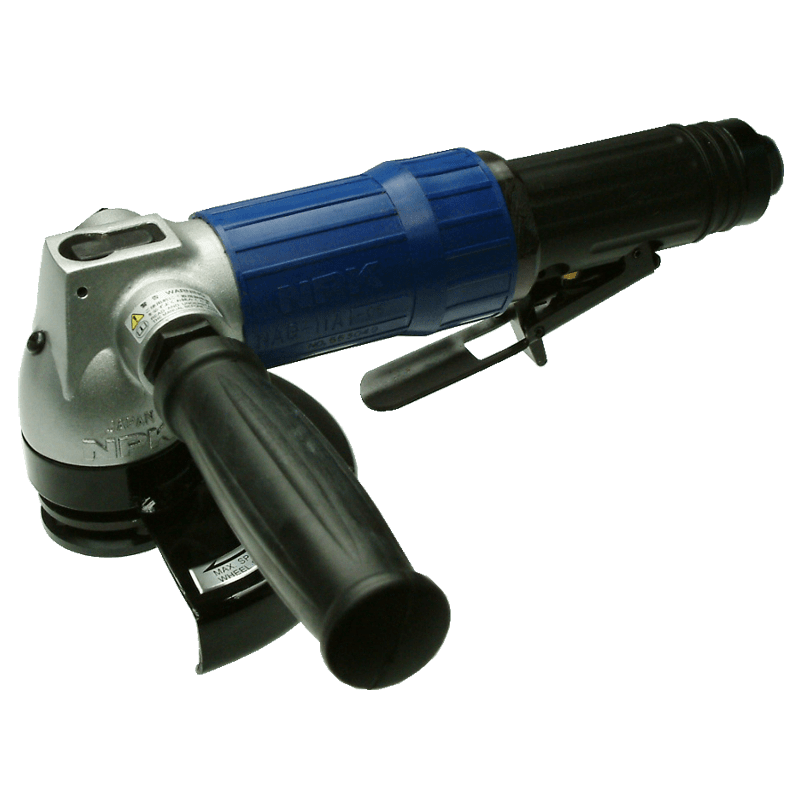

Meuleuses angulaires échappement arrière
Puissance de 870W
Compatible pour le montage de disques de diam 100 et 125mm
Applications : opérations de tronçonnage et d'ébarbage

Meuleuses verticales
Puissance de 1200 à 1650W
Compatible pour le montage de disques de diam 180 et 230mm
Applications : opérations de tronçonnage et d'ébarbage




La gamme haute performance



Les moteurs de cette gamme ont été brevetés et développés en partenariat avec l'Université de Zagreb- Croatie. Le principe est simple, à la différence d'un moteur pneumatique à palette standard, 1/3 du cylindre est monté sur un roulement. Le résultat est un coefficient de frottement faible et donc une augmentation de la puissance pour un poids équivalent.
Les meuleuses fonctionnant sans huile, la lubrification n'est pas nécessaire.

La gamme est composée de 6 familles :
Meuleuses droites compactes à échappement arrière
Vitesses comprises entre 18000 et 30000 Tr/min
Puissance entre 750 et 1400W
Livrées en standard avec une pince de 6 mm.
Montage : uniquement avec fraise carbure
Applications : opérations d'ébavurage et d'ébarbage, finition avec fraises carbure (de 12 à 16 mm de tête) ou meule sur tige (de 20 à 40 mm de tête) en queue de 6 ou 8 mm.
La fourniture de pince de 8 mm est possible sur demande.
Les machines indiquées VD possèdent un système antivibratile dans la tête.
Meuleuse droite courte haute performance échappement
Meuleuses droites longues à échappement arrière
Vitesses comprises entre 18000 et 25000 Tr/min
Puissance entre 750 et 2000W
Applications : opérations d'ébavurage et d'ébarbage, finition avec fraises carbure (de 12 à 16 mm de tête) ou meule sur tige (de 20 à 40 mm de tête) en queue de 6 ou 8 mm.
L'ensemble de la gamme se décline en 3 longueurs : 380mm - 523mm - 667 mm

Meuleuse droite longue haute performance échappement arrière - GDB11- GDB31 EXT

Type CE
Ce modèle est équipé de pince de 6 mm, et de 8 mm sur demande.
Type CW
Montage : meule pierre conique
La machine possède un filetage femelle M12x1 sur lequel est vissé un adaptateur M10, M12, M16 ou 5/8 UNC pour la fixation des meules coniques (de diam 32 à 50mm).
Les machines sont livrées en standard avec l'adaptateur M10 et M12.
Type SW
Montage : meule plate de diam 50 à 80 mm.
Les machines sont livrées en standard avec un adaptateur pour meule 25x20 (épaisseur x alésage).



Meuleuses droites longues échappement latéral
Vitesses comprises entre 6600 et 18000 Tr/min.
: Meuleuse droite longue haute performance échappement latéral - GSB41 SW
Type CW
Montage : meule pierre conique.
La machine possède un filetage femelle M12x1 sur lequel est vissé un adaptateur M10, M12, M16 ou 5/8 UNC pour la fixation des meules coniques (de diam 40 à 100 mm).
Les machines GDB41 sont livrées en standard avec l'adaptateur 5/8''
Les machines GDB31 sont livrées en standard avec l'adaptateur M10 et M12.
Type SW
Montage : meule plate de diam 80 à 230 mm.
Les machines sont livrées en standard avec un adaptateur pour meule 25x20 (épaisseur x alésage).





Meuleuse verticale
Puissance de 2200 à 4200W
Montage : possibilité de monter des disques de 125 - 180 et 230 mm de diamètre
Applications : opérations de tronçonnage et d'ébarbage
Meuleuse verticale haute performance - GVB51
Meuleuses angulaires échappement arrière
Puissance de 1300 à 1800W
Montage : possibilité de monter des disques de 125 et 180 mm de diamètre
Applications : opérations de tronçonnage et d'ébarbage
Meuleuse angulaire haute performance diam 125 et 180mm - GAB31 DIE
Meuleuse angulaire échappement latéral
Puissance de 1800 à 2800W
Montage : possibilité de monter des disques de 125 - 180 et 230 mm de diamètre
Applications : opérations de tronçonnage et d'ébarbage
Meuleuse angulaire haute performance diam 230mm– GAB 41
Meuleuse verticale
Puissance de 2200 à 4200W
Montage : possibilité de monter des disques de 125 - 180 et 230 mm de diamètre
Applications : opérations de tronçonnage et d'ébarbage

Meuleuses angulaires échappement arrière
Puissance de 1300 à 1800W
Montage : possibilité de monter des disques de diam 125 et 180mm
Applications : opérations de tronçonnage et d'ébarbage

Meuleuse angulaire échappement latéral
Puissance de 1800 à 2800W
Montage : possibilité de monter des disques de diam 125 - 180 et 230mm
Applications : opérations de tronçonnage et d'ébarbage
