Visseuses électriques fort couple pour échangeur thermique

Visseuses électriques fort couple pour échangeur thermique

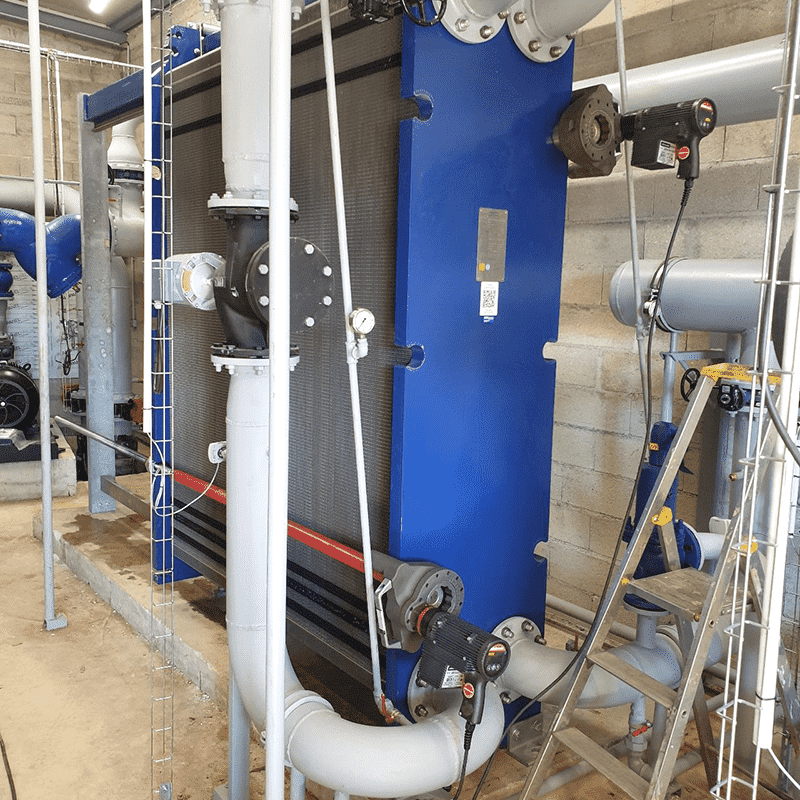

Les visseuses électriques Alkitronic® pour échangeur à plaques ont été conçues en collaboration avec des clients pour cette application particulière. Elles permettent l'assemblage et la maintenance des échangeurs thermiques à plaques et peuvent fonctionner en continu et en simultané.

Bénéfices

Efficacité
  • Possibilité d'utiliser 2 ou 4 visseuses en simultané pour un assemblage rapide et régulier de lots de plaques
  • Transmission (Alkitronic® RCL) à vitesse rapide d'approche et commutation simple et rapide en mode puissance
  • 3% de répétabilité
Confort
  • Fabrication sur mesure pour une ergonomie optimale en toutes situations
  • Mise en œuvre rapide et sans effort
  • Utilisation simple par gâchette
Adaptabilité
  • 4 modèles avec moteurs électriques et couple de serrage de 560 Nm jusqu'à 3780 Nm (EF-R / EFCip-R / EF-SG / EFCip-SG)
  • Transmission radiale avec vis sans fin
  • Transmission latérale avec engrenage cylindrique
  • Réducteurs disponibles pouvoir utiliser une visseuse pour des applications multiples
Qualité
  • Produit conçu en collaboration avec un fabricant d'échangeurs à plaques
  • Extrême robustesse du carter moteur et du mécanisme de transmission en fonte d’aluminium

Descriptif produit

2 types de visseuses électriques pour échangeur à plaques sont disponibles :
L'une avec une approche latérale
L'autre avec une approche radiale.
Dans les deux cas, il est possible d'utiliser plusieurs visseuses simultanément pour des interventions en série.

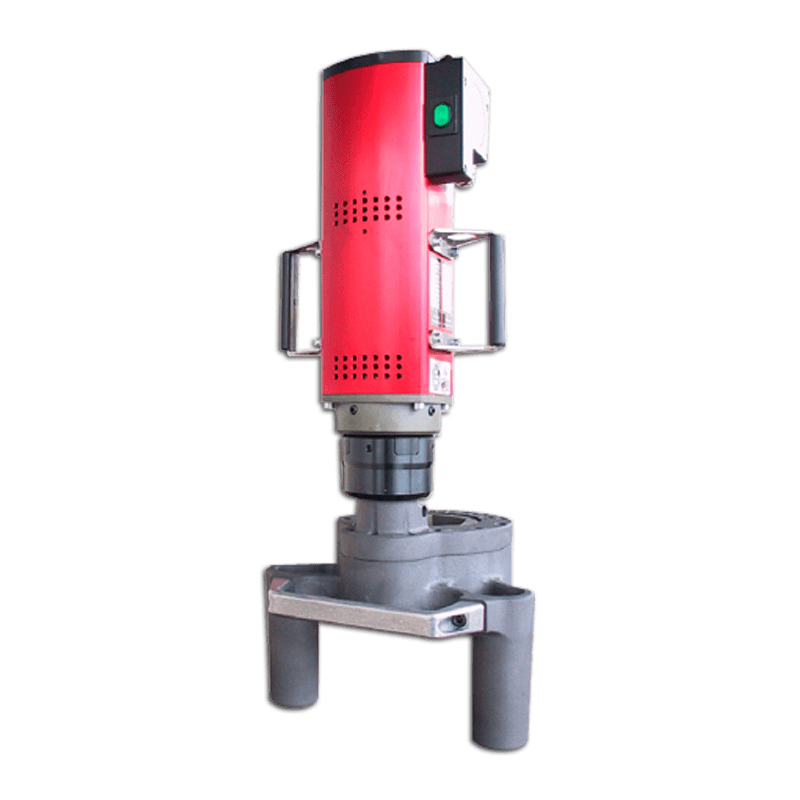

Visseuses électriques radiales pour échangeur à plaques  - Gamme EF-R /EFCIP-R

Le suffixe R signifie que la visseuse travaille en position radiale, parallèle au filet de la vis.
Les visseuses des gammes EF-R et EFCIP-R serrent à un couple de 560 Nm à 3780 Nm en fonction du modèle.
Les visseuses de la gamme EFCIP-R disposent de protections répondant à la norme IP54, ce qui permet de les utiliser dans des environnements humides et poussiéreux en toute sécurité.
Pour les modèles électriques, nous préconisons l’utilisation de la télécommande Alkitronic® FB-EF raccordée par câble, d’une longueur pouvant aller jusqu’à 5 mètres (en option).

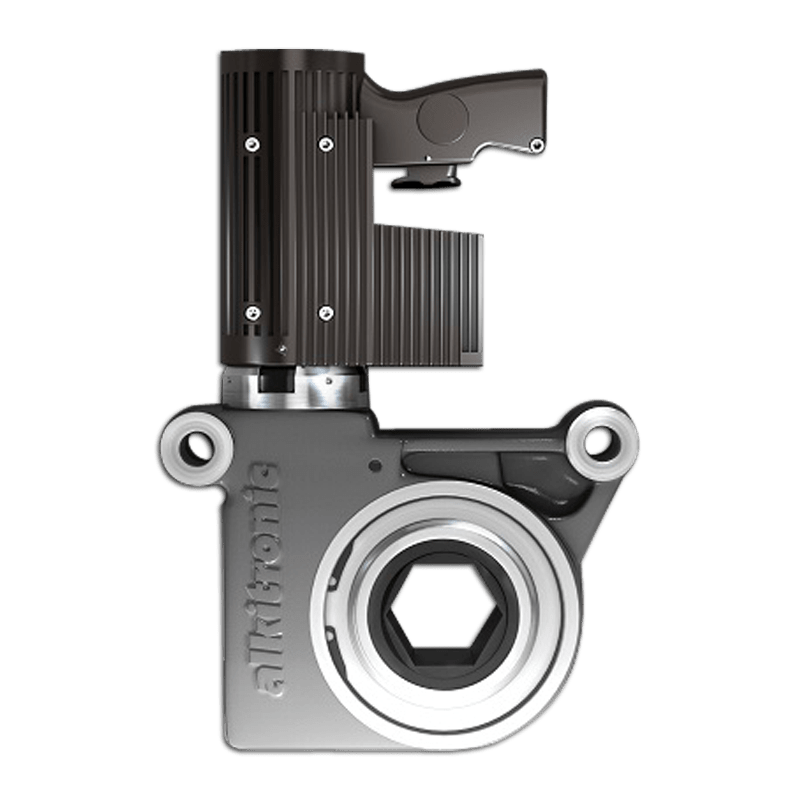

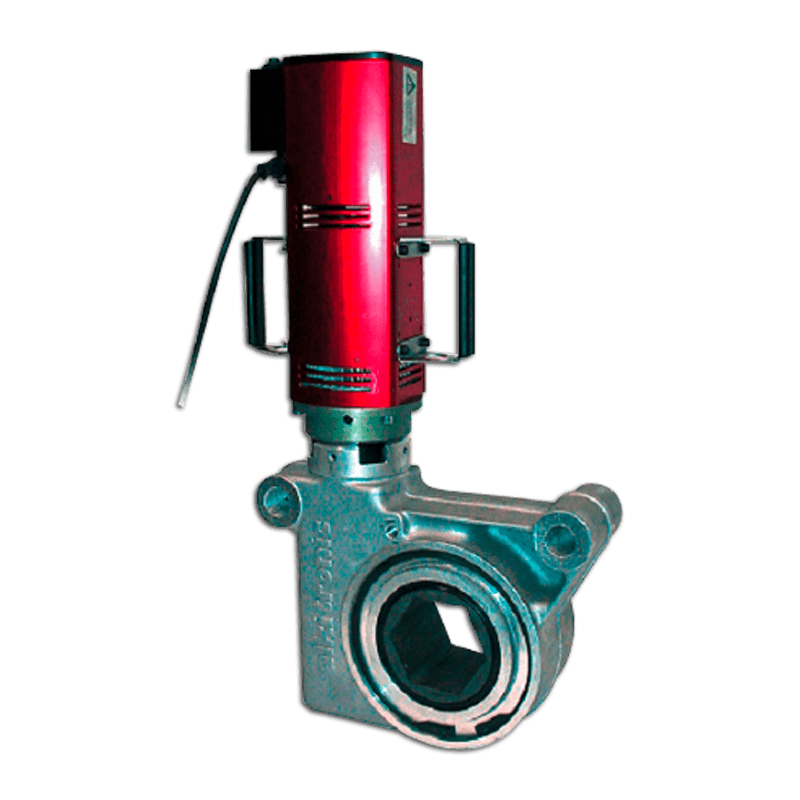

Visseuses électriques à transmission latérale pour échangeur à plaques  - Gamme EF-SG / EFCIP-SG

Le suffixe SG signifie que la visseuse travaille en position latérale, face au filet.
Les gammes EF-SG/ EFCIP-SG serrent à un couple de 560 Nm a 3780 Nm en fonction du modèle.
Les visseuses de la gamme EFCIP-SG disposent de protections répondant à la norme IP54, ce qui permet les utiliser dans des environnements humides et poussiéreux en toute sécurité.

Vidéos

Ressources

1Documentation commerciale

Thumbnail

Documentation -Visseuses fort couple pour échangeur de chaleur à plaques – séries R / SG - DOC.50021

·  Applications
·  Avantages
·  Caractéristiques techniques

Télécharger le fichier au format pdf

Questions fréquentes

La fonction automatique est-elle disponible sur toutes les visseuses Alkitronic® pour échangeur à plaques ?

Par le passé cette fonction était disponible sur tous les modèles. Avec les normes de sécurité, la gamme des visseuses pour échangeur de chaleur a évolué, et vous pouvez à présent commander la fonction automatique en option.

En enlevant le bras spécifique, est-il possible d'utiliser une visseuse pour échangeur de chaleur pour d'autres activités ?

La visseuse pour échangeur à plaques ne restituerait pas la même valeur de couple maximale puisque le bras à échangeur fait office de multiplicateur.
