Serrage et outillage hydraulique

Clés hydrauliques

Clés hydrauliques

Les clés hydrauliques Hi-Force® en aluminium sont destinées à tous les travaux de serrage et de desserrage exigeant précision et rapidité. En fonction de vos contraintes environnementales, vous disposez d'un large choix de clés parmi 2 gammes : les clés à carré série TWS-N et les clés à cassette série TWH-N pour un faible encombrement.

Bénéfices

Confort
  • Conception compacte
  • Légèreté de l'aluminium
Facilité d'utilisation
  • Bras de réaction orientable et possibilité de réaction directe sur la clé
  • Changement des cassettes par simple goupille (Clé à cassette série TWH-N)
  • Raccords rapides orientables (clé à carré série TWS-N)
Adaptabilité
  • Hexagones réducteurs disponibles en option (clé à carré série TWS-N)
  • Cassettes disponibles en cotes métriques (24 à 175 mm) et en cotes pouces (1 1⁄16” à 6 7⁄8“) (Clé à cassette série TWH-N)
  • Carré d'entraînement en acier traité et réversible

Descriptif produit

LA GAMME

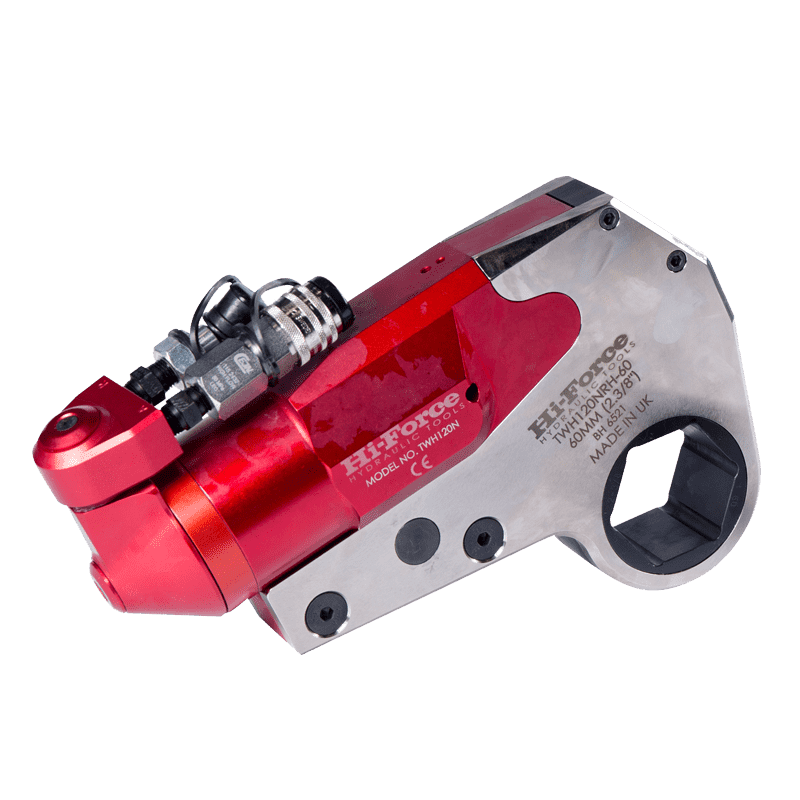

Clé hydraulique à cassette interchangeable Hi-force® série TWH-N

Caractéristiques techniques :
Capacité de 2 625 Nm à 48 181 Nm

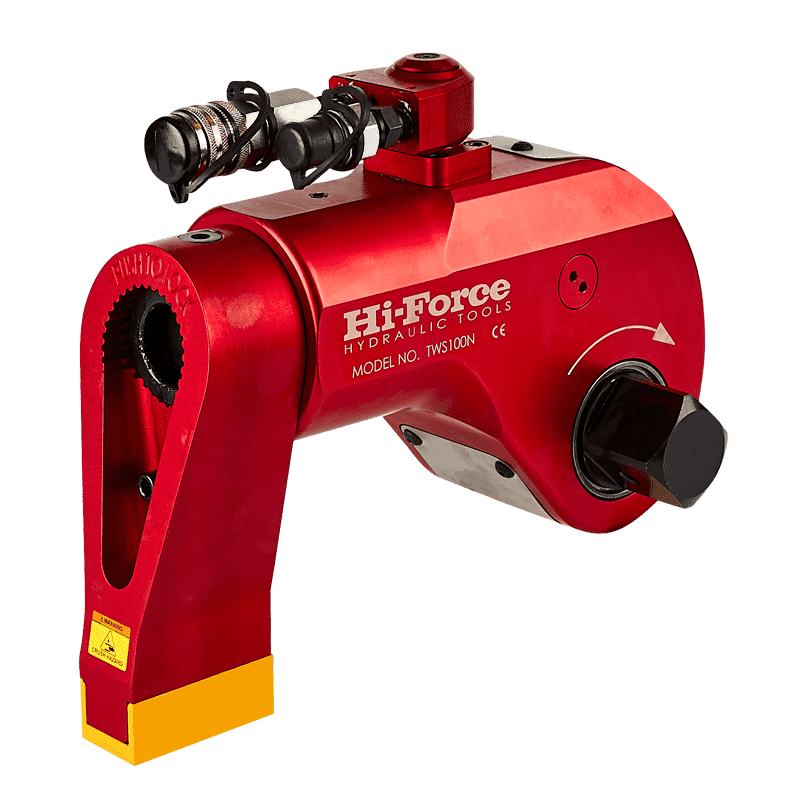

Clé hydraulique à carré d’entraînement Hi-force® série TWS-N

Caractéristiques techniques :
Capacité de 1 727 Nm à 36 992 Nm



COMMENT FONCTIONNE UNE CLÉ HYDRAULIQUE HI-FORCE® ?

Comment est-il possible de transmettre un couple de serrage à l'aide d'un fluide sous pression ? Et surtout, est-ce une méthode sûre et fiable ?
Derrière cet outil au fonctionnement en apparence simple, les clés hydrauliques sont d’une remarquable efficacité.
Utilisées depuis plus de 40 ans, leur conception est éprouvée et elles restent parmi les outils les plus largement utilisés pour le serrage de forts couples, grâce à leur polyvalence et à leur facilité d'utilisation.


Voici les principales étapes du fonctionnement interne d'une clé hydraulique Hi-Force® :

1️⃣    Source d'alimentation
Une clé hydraulique est alimentée par une source d'énergie hydraulique, généralement une pompe hydraulique. Cette pompe fournit un fluide hydraulique à haute pression, nécessaire pour activer l'outil.

2️⃣    Cylindre hydraulique
À l'intérieur de la clé hydraulique, se trouve un cylindre hydraulique contenant un piston. Lorsque le fluide hydraulique est introduit dans le cylindre, il pousse le piston dans une direction spécifique.

3️⃣    Marteau ou cliquet
La clé hydraulique est équipée d'un mécanisme de frappe, qui peut prendre la forme d'un marteau ou d'un cliquet. Ce mécanisme est relié au piston et se met en mouvement lorsque le fluide hydraulique pousse le piston dans la direction appropriée.

4️⃣    Transmission de la force
Lorsque le mécanisme de frappe est activé, il transmet la force du piston à l'écrou ou au boulon que l’on souhaite serrer ou desserrer. La force de frappe générée crée un couple de serrage élevé, permettant d'effectuer rapidement et efficacement les travaux de serrage ou de desserrage.

5️⃣    Contrôle de la pression
La pression hydraulique utilisée pour actionner la clé peut être ajustée en régulant la pression de la pompe hydraulique. Cela permet de régler le niveau de couple appliqué par la clé en fonction des besoins spécifiques de l’application.

6️⃣    Sécurité
Pour éviter toute application excessive de force ou de couple, les clés hydrauliques sont souvent équipées de dispositifs de sécurité tels que des limiteurs de couple ou des valves de décharge. Ces dispositifs protègent à la fois l'outil et les composants sur lesquels ils sont utilisés, assurant ainsi une utilisation sécurisée.

Grâce à la vidéo ci-dessous, plongez dans les entrailles d'une clé hydraulique et découvrez comment cet outil ingénieux permet d'accomplir des opérations de serrage avec une efficacité remarquable.



Vidéos

Services associés

Location

Nos clés hydrauliques sont également disponibles à la location et livrables dans toute la France.
Cette solution flexible vous permet de disposer d'un matériel performant tout en préservant votre trésorerie.

Ressources

1Documentation commerciale

Catalogue général Hi-Force®hydraulic tools (FR) - DOC.50004

180 pages de produits et d'informations techniques sur les outils hydrauliques Hi-Force® :
Vérins, pompes, composants de système, crics, crics mobiles ToughLift, outils dynamométriques, vérins tensionneurs, écarteurs de brides et casse-écrous, pompes d'essais hydrostatiques, kits d'extracteurs, sertisseuses, coupe-câbles, patins rouleurs, presses, cintreuses, poinçonneuses.
Télécharger le fichier au format pdf
