Vérins hydrauliques simples effets

Vérins hydrauliques simples effets

La gamme de vérins hydrauliques Hi Force®simple effet permet une utilisation polyvalente dans de nombreuses applications industrielles.

Bénéfices

Efficacité
  • Pression de travail de 700 Bars
  • Faible encombrement
  • Faible coefficient de frottement
Robustesse
  • Fabrication anglaise
  • Effort de poussée important
  • Acier traité
Adaptabilité
  • Livré avec un raccord 3/8 NPT
  • Interchangeable avec les équipements de la marque Enerpac
  • Retour par ressort et gravité

Descriptif produit

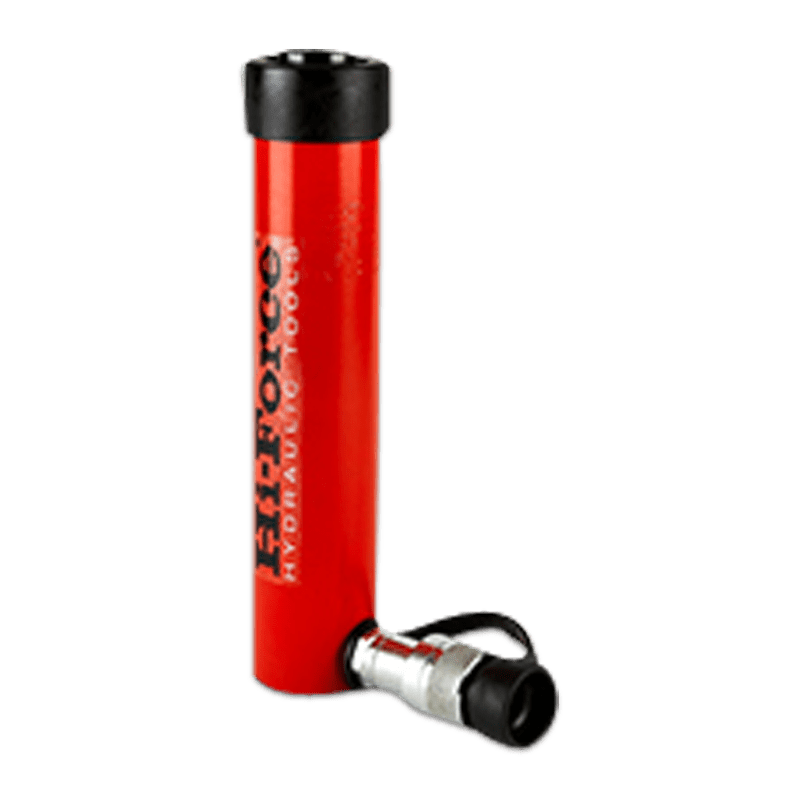

Gamme de vérins hydrauliques simple effet HSS

La gamme des vérins à simple effet HSS propose le plus large choix de courses et de forces élévatrices.
Ces vérins hydrauliques constituent une excellente solution pour les applications dans le cadre de la maintenance, la production et la construction.
Le montage est facilité grâce à un col fileté (bague de protection incluse), des trous taraudés sur la base et un piston fileté et taraudé pouvant recevoir différents types de têtes.
Les vérins série HSS sont ainsi les plus adaptables et les plus polyvalents.
D'autres modèles sont disponibles en aluminium.

Caractéristiques techniques :
⦁    Pression de travail 700 bars
⦁    Course de 25 à 457 mm
⦁    Capacité de 4,5 à 109 tonnes

Avantages :
⦁    Retour par ressort
⦁    Piston traité
⦁    Faible coefficient de frottement
⦁    Joint anti-extrusion
⦁    Col fileté supportant une charge pleine
⦁    Piston traité et taraudé sur tous les modèles jusqu'à 30 tonnes
⦁    Trous taraudés sur la base
⦁    Bague de protection du filetage

Applications :
Centrales électriques, chemins de fer, aciéries, mines, construction navale et  pétrochimie.

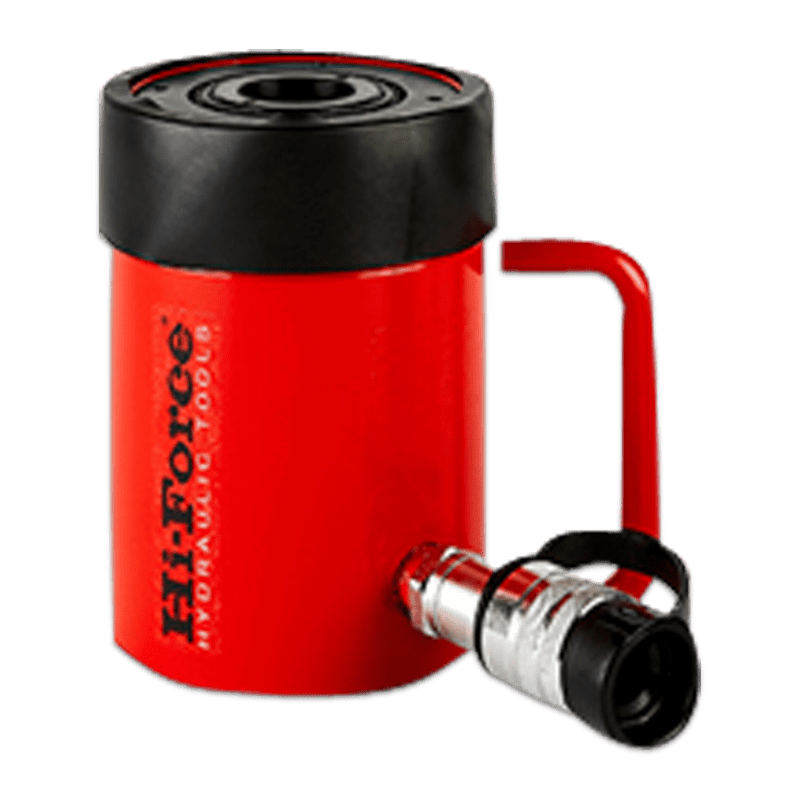

Gamme de vérins hydrauliques simple effet HHS

Les vérins simple effet à piston creux HHS ont des utilisations très variées aussi bien en outillage, qu’en maintenance ou en tensionnement.
Leur conception à piston creux permet de passer un câble ou une barre à travers le piston pour obtenir un effort de traction.
Les vérins HHS sont très utilisés dans des applications de précontraintes ou de tests tels que les tests d’ancrage ou les liaisons mécaniques.
Selon les besoins, les vérins HHS peuvent être utilisés pour des applications standard ou de levage par simple ajout ou retrait de têtes adaptables.

Caractéristiques techniques :
⦁    Pression de travail de 700 bars
⦁    Course de 25 à 150 mm
⦁    Capacité de 11 à 102 tonnes

Avantages :
⦁    Rappel par ressort
⦁    Piston traité
⦁    Faible coefficient de frottement
⦁    Joint anti-extrusion
⦁    Protection de filetage

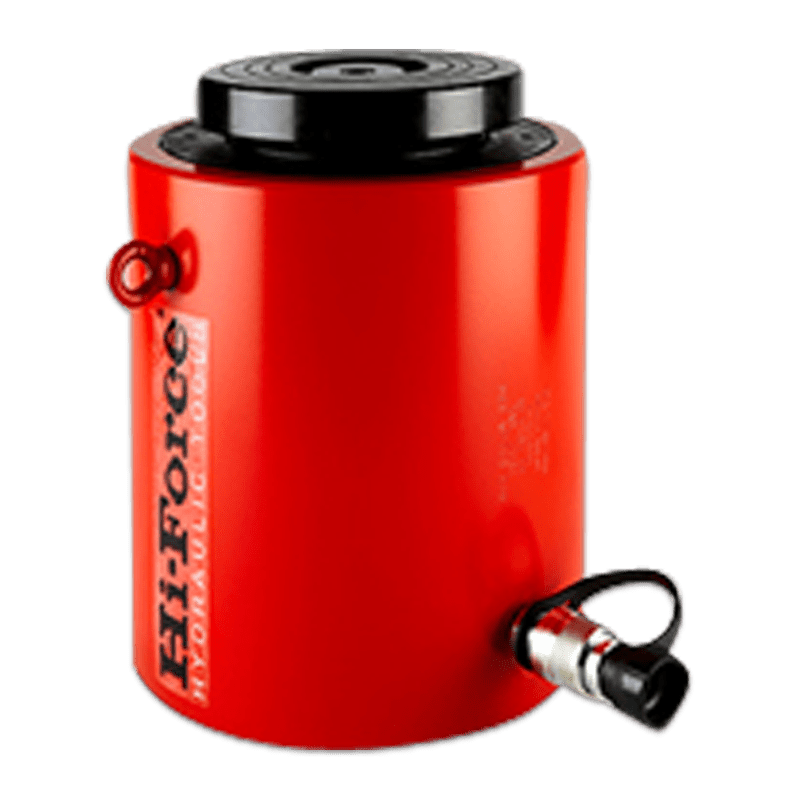

Gamme de vérins hydrauliques fort tonnage simple effet HGG

Les vérins industriels à retour sous charge simple effet de la gamme HGG sont spécialement conçus pour des applications de levage et de maintenance.
Tous les modèles sont livrés avec une tête oscillante afin de réduire le risque de dommages causés par le chargement latéral ainsi qu’une bague d’arrêt afin de limiter la course.
Les modèles hors standard (capacités supplémentaires et autres options de courses) sont disponibles sur demande.

Caractéristiques techniques :
⦁    Pression de travail 700 bars
⦁    Course 155 mm
⦁    Capacité de 152 à 326 tonnes

Avantages :
⦁    Retour sous charge
⦁    Piston traité
⦁    Faible coefficient de frottement
⦁    Joint anti-extrusion
⦁    Tête oscillante

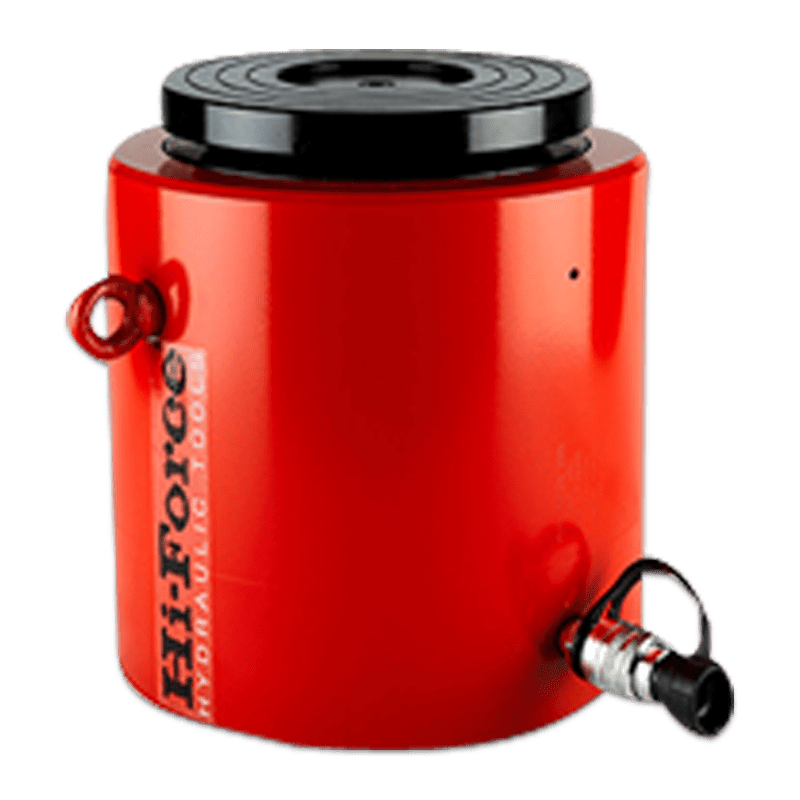

Gamme de vérins hydrauliques de construction simple effet HSG

Les vérins de construction à retour sous charge simple effet de la gamme HSG sont idéals pour la construction, le génie civil ou les applications de maintenance.
Pour éviter une surtension du piston, tous les modèles sont fournis avec une tête oscillante et un port de limitation de la course de série.
Les modèles hors standard (capacités supplémentaires et autres options de courses) sont disponibles sur demande.

Caractéristiques techniques :
⦁    Pression de travail à 700 bars
⦁    Course de 152 mm
⦁    Capacité de 152 à 326 tonnes

Avantages :
⦁    Retour sous charge
⦁    Piston traité
⦁    Faible coefficient de frottement
⦁    Joint anti-extrusion
⦁    Tête oscillante

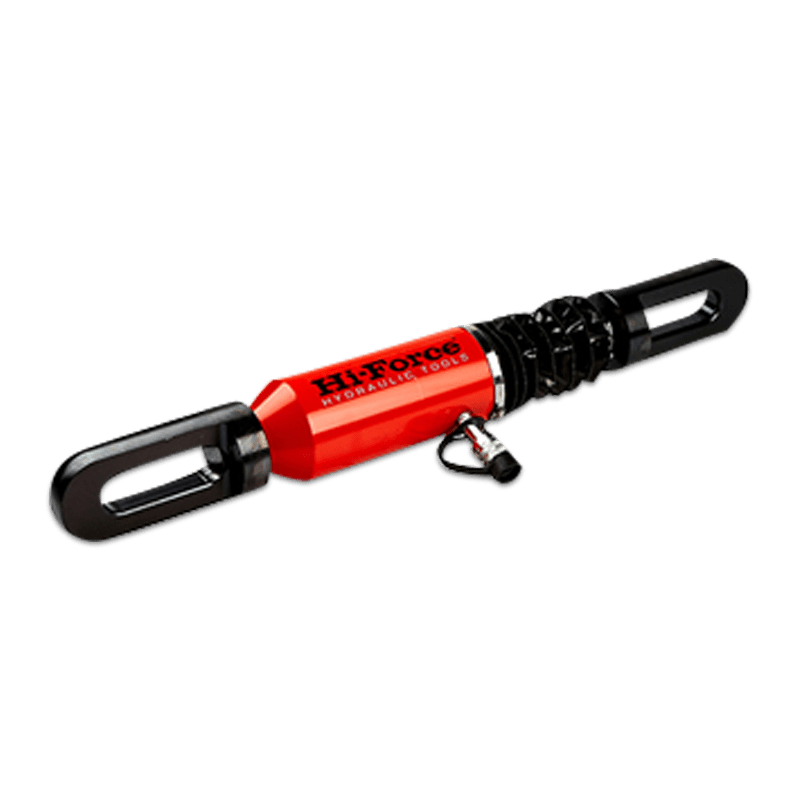

Gamme de vérins hydrauliques tireurs simple effet HPC

La gamme des vérins tireurs HPC est composée de 4 modèles.
Ils ont des capacités de traction de 10 à 50 tonnes.
Tous les modèles travaillent à une pression maximum de 700 bars.
Ils sont de type à simple effet avec rappel par ressort et disposent d'une course de 152 mm. Les chapes et les anneaux peuvent être facilement remplacés par dévissage ou revissage sur les extrémités des tiges et des bases de vérins.

Caractéristiques techniques :
⦁    Pression de travail 700 bars
⦁    Course 152 mm
⦁    Capacité de 10 à 50 tonnes

Avantages :
⦁    Retour par ressort
⦁    Piston traité
⦁    Chapes et anneaux remplaçables
⦁    Joint racleur pour éviter la pollution

Applications :
Rapprochements et alignements des tôles en construction navale, mise en tension de câbles, manutentions de charges lourdes au moyen de chaînes et câbles.

Vidéos

Ressources

1Documentation commerciale

Thumbnail

Catalogue général Hi-Force®hydraulic tools (FR) - DOC.50004

208 pages de produits et d'informations techniques sur les outils hydrauliques Hi-Force® :
crics, pompes, coupe-câbles, presses, vérins, kits d'extracteurs, clés hydrauliques, tendeurs, écarteurs de brides, cintreuses, casse-écrous, poinçonneuses, patins rouleurs, sertisseuses, pompes pour tests hydrauliques, crics mobiles ToughLift.
Télécharger le document au format pdf

2Documentation technique

Thumbnail

Manuel d'utilisation des vérins hydrauliques Hi-Force® - MU.50013

⦁    Inspection du produit après réception
⦁    Mesures de sécurité
⦁    Composition des vérins
⦁    Installation (connexions et alimentation)
⦁    Utilisation
⦁    Libération de la pression bloquée
⦁    Maintenance
⦁    Dépannage
Télécharger le document au format pdf

Questions fréquentes

Les pompes et vérins de la marque Enerpac sont-ils compatibles avec les produits Hi-Force® ?

Les produits Hi-Force®sont compatibles avec ceux de la marque Enerpac.
