Boîte à embouts Color ID BS-5C

La BS-5C guide l’opérateur pour assurer la bonne adéquation entre l’embout sélectionné et le programme de vissage. Le détrompage est assuré de manière absolue par la reconnaissance des couleurs identifiées sur chaque embout.

Contactez-nous

Bénéfices
Descriptif produit
Vidéos
Produits associés
Ressources

Bénéfices

Zéro défaut

• Détrompage des embouts par reconnaissance des couleurs

Réglage facile

• Auto-apprentissage de la couleur des embouts pour chaque position
• Choix de l’affectation du programme pour chaque embout
• Plusieurs langues disponibles

Compatibilité

• Convient à tous les types d’embouts : demi-lune, hex. 1/4’’, (Ø max. 19 mm, longueur de 49 à 250 mm)

Ergonomie

• Montage horizontal ou vertical
• Inclinaison réglable
• Visibilité de l’empreinte des embouts
• Anneaux lumineux autour des plots pour une sélection intuitive
• Écran OLED

Descriptif produit

Utilisation

Paramétrable très facilement, la boîte à embouts Color ID BS-5C mémorise automatiquement quel embout est assigné à chaque plot.
Elle guide l’opérateur pour assurer la bonne adéquation entre l’embout sélectionné et le programme de vissage grâce à l’identification des couleurs.
Un procédé unique avec un repérage minimum de 5 couleurs et maximum de 7 couleurs.

Elle peut être utilisée de deux manières : soit elle indique à l’opérateur l’opération d’assemblage, soit elle sélectionne le programme de vissage associé à cet embout lorsque l’opérateur s’en saisit.

Sa configuration par auto-apprentissage ne nécessite pas d’usinage, de détrompage ni de réglage en usine comme la plupart des boîtes à embouts du marché.

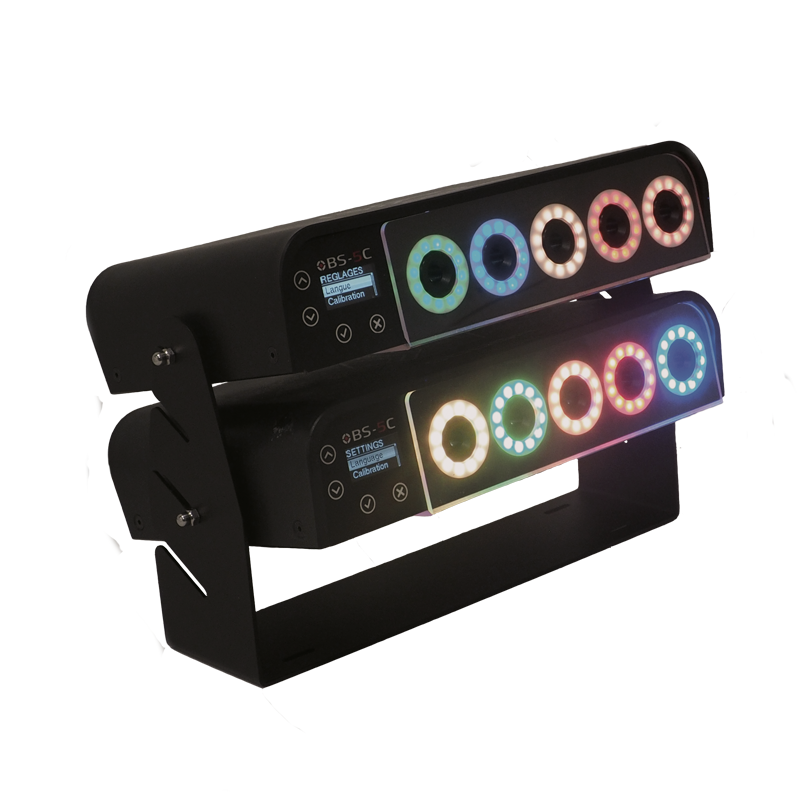

Grâce à la possibilité d’ajouter une extension à la boîte principale, la boîte à embouts Color ID BS-5C peut doubler sa capacité en passant d’un modèle 5 plots à un modèle 10 plots.

Caractéristiques

Connexion avec le contrôleur de la visseuse par I/O tor.
Réglage facile en fonction de la longueur et du diamètre des embouts.
Auto-apprentissage des couleurs pour chaque position des embouts.
Attribution du mode et du programme pour chaque embout.
Langues disponibles : français / anglais / italien / allemand / espagnol / tchèque.
Livrée sans plot.
Alimentation 100-240 V 1 A / 24 VDC incluse.
Échantillon de 20 manchons thermorétractables inclus.
Dimensions : longueur 280 mm, hauteur 62 mm, profondeur 170 mm

Spécifications

Boîte à embouts Color ID BS-5C - standard prise UE
Code article : P100431
Boîte à embouts Color ID BS-5C - standard prise UK
Code article : P174055
Boîte à embouts Color ID BS-5C - standard prise US
Code article : P174056
Extension BS-5C - Boîte à embouts Color ID BS-5C en complément d’une première boîte à embouts Color ID BS-5C standard
Code article : P104233

Accessoires

Plot plein, à conserver plein pour condamner un emplacement ou à percer par vos soins au diamètre de l’embout
Plot pour embouts Hex. 1/4’’
Kit de 100 manchons de couleur thermorétractables
Butée externe pour embouts longs entre 200 et 300 mm
