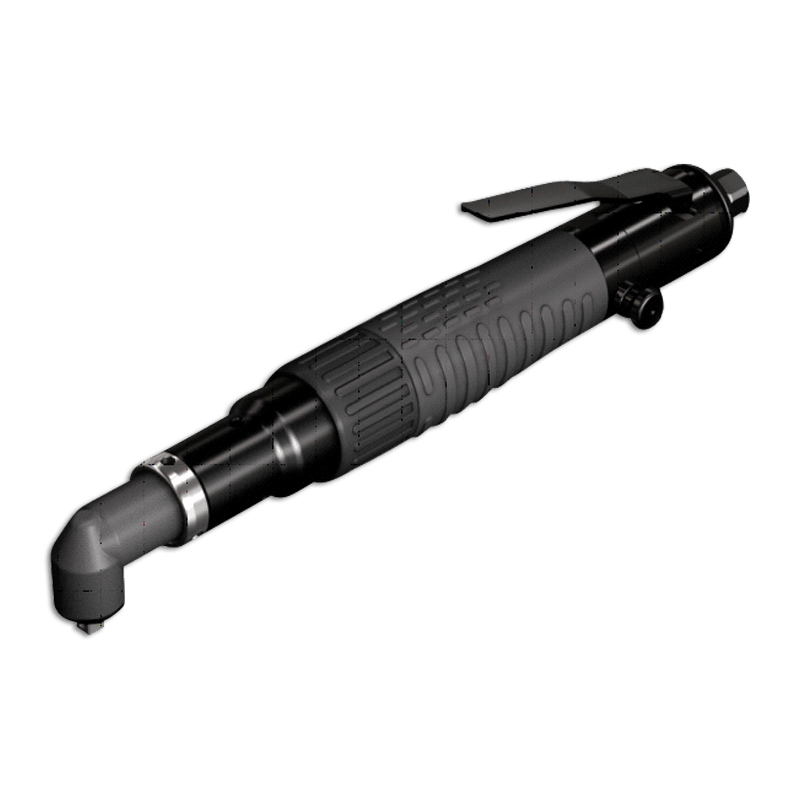

Visseuse pneumatique à coupure mécanique DSEL RA50L650 2CS

Code article 4-1501728

Visseuse pneumatique à coupure mécanique DSEL RA50L650 2CS

Code article 4-1501728

La visseuse pneumatique à renvoi d'angle DSEL-RA50L650 2CS est destinée aux serrages de petites capacités dans des environnements peu accessibles ou multi plans. La mise en route est activée par un levier. Elle est équipée d'un embrayage à coupure d'air qui garantit la précision du serrage et de deux prises d'air appelées 2CS.

Détails techniques

Type de visseuse
Visseuse pneumatique à coupure mécanique
Couple mini
0.8 Nm lbf.in
Couple maxi
5 Nm lbf.in
Vitesse nominale
650 tr/min rpm
Type d'entraînement
Carré 1/4"
Poids
0.7 kg lbs
Ergonomie
Renvoi d'angle
Type de démarrage
Levier
Energie
Pneumatique
Fonctionnalités
Signal couple atteint
Raccord d'entrée d'air
G1/4
Niveau de bruit
73
Débit d'air
460

Bénéfices

Productivité
  • Rendement, puissance et vitesse de rotation sont optimisés grâce à son moteur pneumatique à 5 palettes
Confort d'utilisation
  • Le bras de levier de cet outil à renvoi d'angle annule les effets négatifs de la réaction de couple
  • Le corps est couverte d'une gaine bi-matières, antidérapante, souple et ergonomique
Qualité de production
  • Le couple est durablement reproduit avec précision grâce à un embrayage à coupure d'air
  • Le levier de mise en route optimise la maîtrise du démarrage
  • Le traitement des signaux pneumatiques 2CS collectés sur la visseuse sécurise les opérations de vissage
Économie
  • Une conception mécanique simple lui confère une robustesse maximale pour un minimum de maintenance

Descriptif produit

Robuste et légère la visseuse DSEL-RA50L650 2CS dispose d'une ergonomie qui lui confère un maximum de confort sur des temps longs d'utilisation.
Son corps est recouvert d'un revêtement bi-matière anti dérapant et légèrement bombé qui épouse le creux de la main.
Le bras de levier de cet outil à renvoi d'angle annule les effets négatifs de la réaction au couple.
Dotée d'un levier de mise en route et d'un embrayage mécanique à coupure d'air de dernière génération, elle associe précision du geste et qualité de serrage.
Des signaux pneumatiques 2CS sont collectés sur le levier de démarrage et sur l'échappement.
Le traitement de ces derniers à partir de simples pressostats permet de déterminer si le cycle de vissage est ok ou nok.

Ressources

1Documentation commerciale

Visseuses pneumatiques - DSE série - DOC.40912

- Visseuses axiales à coupure
- Visseuses pistolets à coupure
- Visseuses renvois d'angle à coupure
- Accessoires / options

Télécharger le fichier au format pdf

2Documentation technique

Thumbnail

Manuel d'utilisation visseuses pneumatiques / Instructions manual pneumatic screwdrivers – DSE serie (FR / EN) - DOC.40913

Recommandations générales
Installation
Recommandations d'utilisation / General safety rules
Maintenance et réparation / Replacement and maintenance
Stockage après utilisation
Démolition
Emballages
Fonctionnement / Tool use
Conditions de garantie / Warranty terms

Télécharger le fichier au format pdf

Questions fréquentes

Que signifie 2CS?

2CS signifie 2 Coupures Signaux.
Les visseuses 2CS sont conçues pour envoyer les signaux pneumatiques captés pendant le serrage indiquant si le couple est atteint.

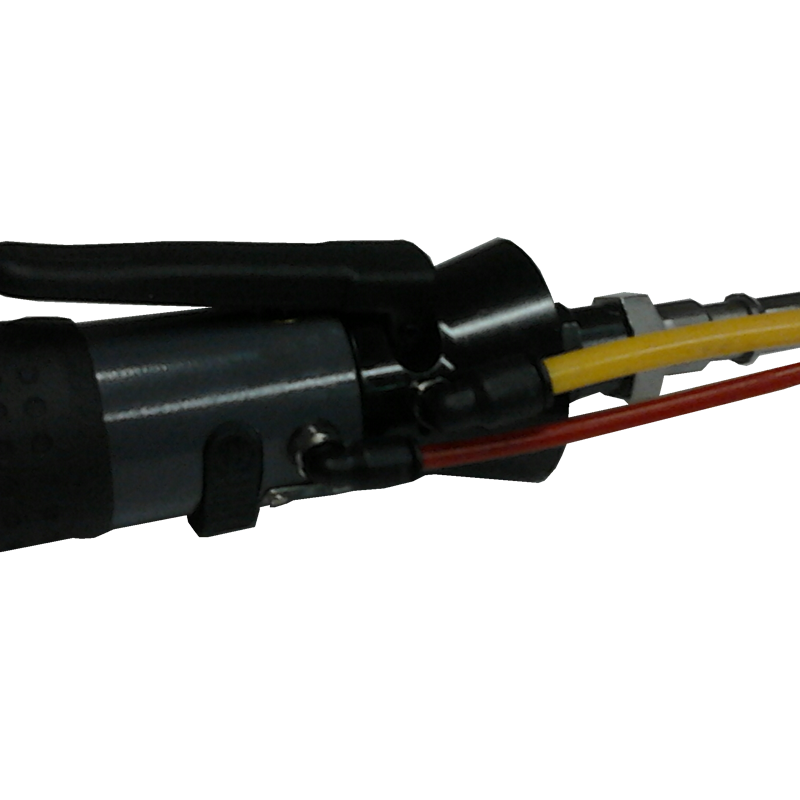

Il s'agit en réalité de récupérer 2 flux pneumatiques sur les visseuses grâce à 2 raccords vissés dans celles-ci.
un au niveau de l'entrée d'air de démarrage
un à l'échappement d'air
Le traitement de ces flux par des équipements simples et leur changement d'état, avant, pendant et après le vissage détermine si le cycle de vissage est ok ou nok.
