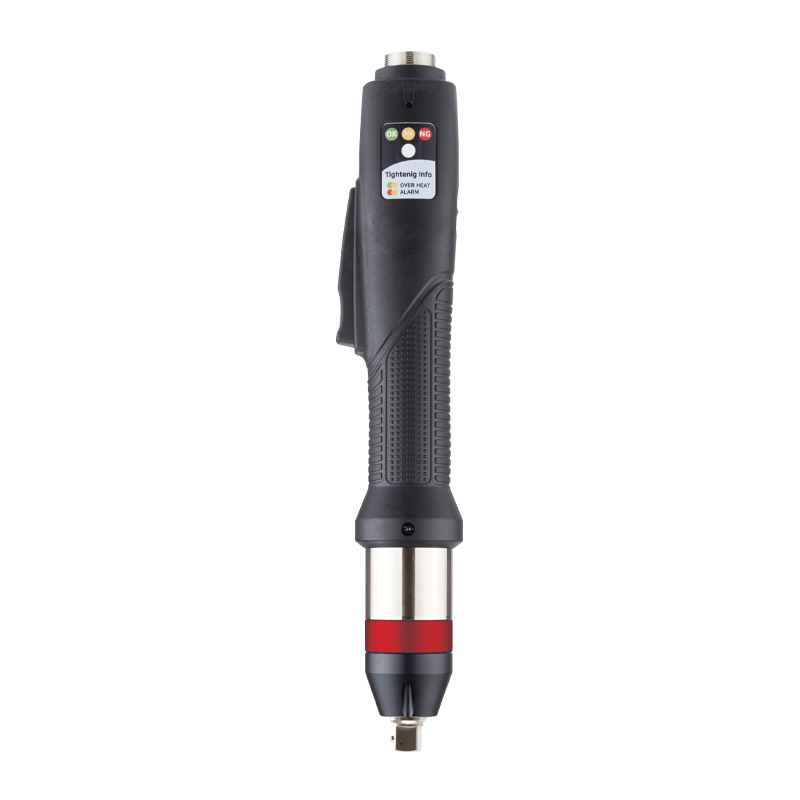

Visseuse droite asservie avec capteurs couple et angle MDT 3216-A/L
Visseuse droite asservie avec capteurs couple et angle MDT 3216-A/L
Résolument orientée Industrie 4.0, la visseuse droite MDT3216-A/L est asservie au couple et à l’angle par des capteurs. Légère et ergonomique, elle est conçue pour les opérations de vissage vertical à forte cadence exigeant précision et traçabilité.
Détails techniques
Bénéfices
• Capteur de couple intégré pour une précision du couple en classe A.
• Nouveau réducteur haut rendement grâce au guidage sur roulements
• Moteur silencieux
• Visualisation précise des courbes
• Système anti-erreur
Descriptif produit

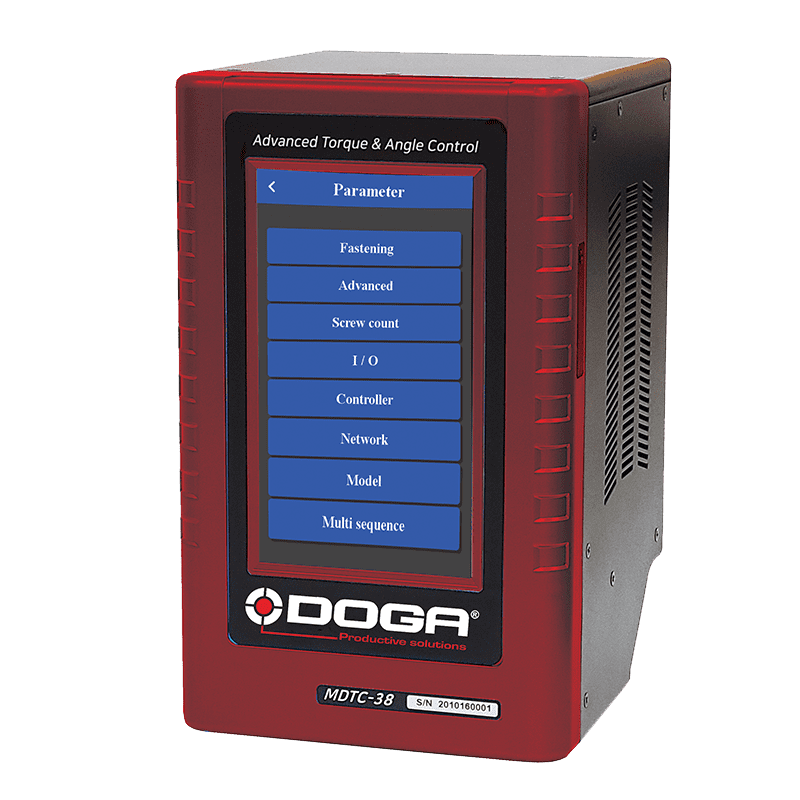

Cette visseuse est alimentée et asservie par le contrôleur MDTC-38.
Ce contrôleur dédié est facile à régler et grâce à son mode de programmation automatique via son écran tactile couleur ou son logiciel PC il optimise le temps de vos opérations de vissage.
Vous disposez de 15 programmes avec stratégie de vissage couple/angle ou angle/couple et de 15 modèles de séquences automatiques multiprogrammes comprenant chacun jusqu’à 20 étapes personnalisables.
L'utilisation en mode séquence automatique permet de réaliser un cycle de vissage complet avec des fonctions de comptage et de pilotage d'accessoires (détecteurs, pick to light, voyants, etc.) grâce aux entrées/sorties assignables.
Les courbes de vissage sont visualisées en temps réel.
Les données sont mémorisées et transférables via Ethernet ou RS232.
L’interface opérateur est multilingue.
L’outil est livré avec un test de calibration sur 3 valeurs de couple : 20%, 50% et 100% du couple max.
Le câble de raccordement de l’outil n’est pas inclus.
Vidéos
Produits associés
Contrôleur MDTC
Ce coffret d’asservissement est dédié aux outils avec capteurs couple et angle – série MDT.
Contrôleur ParaMon-Pro X
- Gestion des paramètres et programmes de l’ensemble des visseuses connectées
Boîtier de séquencement et de suivi de process d'assemblage DPC Touch
Boîte à embouts Color ID BS-5C
Kit d’aspiration de vis
En maintenant la vis par dépression à l’extrémité de la visseuse, ce système de préhension de vis répond à vos besoins d’assemblage de vis amagnétiques ou de petite taille en particulier lorsque l’
Ressources
3Plan
3D - P102693 - MDT3216-A/L
Télécharger le fichier au format zip1Documentation commerciale
Visseuses électriques asservies avec capteurs couple et angle- série MDT - DOC.40689
- Fonctionnalités
- Désignation modèles
- Caractéristiques techniques
- Contrôleur MDTC
- Affichage et communication contrôleur
- Stratégies de vissage couple et angle
- Modèles et communication de données
- Logiciel de programmation ParaMon
- Accessoires
4Logiciel
Logiciel ParaMon
Compatible avec les visseuses asservies à batteries séries BM et BMT ainsi que les controleurs séries MDC V2 et MDTC et le contrôleur ParaMon-Pro X.
Le dossier compressé comprend 2 générations de logiciels et de firmwares visseuses.
Il convient d’utiliser la génération correspondant au firmware actuellement installé sur votre visseuse ou contrôleur afin de le mettre à jour à la dernière version, sans modification de paramétrage.
- ParaMon III pour les visseuses GEN1 dont la version de firmware est v2.3.xx et v3.xx.xx
- ParaMon4 pour les visseuses GEN2 dont la version de firmware est v4.xx.xx et v5.xx.xx
Un changement de génération GEN1 vers GEN2 est possible mais il entrainera des incompatibilités si votre équipement communique avec un automatisme ainsi qu’une perte du paramétrage (nous consulter auparavant).
Nous attirons votre attention sur les visseuses BM(T) qui disposent de 2 firmwares distincts suivant le modèle de module Wi-Fi installé. Si le caractère « + » apparaît après le texte «network info», le firmware à utiliser est celui dont dénomination du fichier contient xxx_9116_xxx.bin.
Nous vous invitons à consulter 60205 qui reprends toutes les versions de firmware.
Le fichier zip comprend :
• Readme
• 60205 ParaMon XML vs Firmware 07-2026
ParaMon III :
• BM_FW v1.34.6 + XML v1.10
• BM_FW_v1.54.6_RS9116+XML_v1.10
• BMT_FW v1.44.7 + XML v1.11
• BMT_FW_v1.54.7_RS9116+XML_v1.11
• MDC22_MINI_FW_v3.01.2+XML_v1.10
• MDC26&32_FW_v2.32.7+XML_v1.10
• MDTC38_Normal_FW_v1.34.5+XML_v1.13
• ParaMon_v3.00.9_20260402
• ParaMon III manuel d'utilisation - DOC.41014
• ParaMon III user manual - DOC.60505
ParaMon4 :
• BM_FW_v4.0.12+XML_v4.2.1
• BM_FW_v4.3.12_RS9116+XML_v4.2.1
• BMT_FW_ v4.0.13+XML_v4.2.1
• BMT_FW_ v4.3.13_RS9116+XML_v4.2.1
• BMT40_FW_v4.0.14+XML_v4.2.1
• MDC_FW_v4.0.12+XML_v4.2.1
• MDC_MINI_FW v4.0.12+XML_v4.2.1
• MDTC_MINI_FW_v4.0.14+XML_v4.2.1
• MDTC38_FW_v4.0.14+XML_v4.2.1
• ParaMon_4.1.2_net8.0_20260508
• ParaMon-Pro X v4.2.2 20251216
• Mise à jour firmware vers Gen 2
• Update to Gen 2 firmware
Télécharger le fichier au format zip
2Documentation technique
COM Modbus MDC V2 / MDT protocol and registers lists - DOC.60430 - DOC.60454 - DOC.60455
- Com Protocole MODBUS MDv2 MDT – DOC.60430
- Modbus MDCv2 address and function – DOC.60454
- Modbus MDTC address and function – DOC.60455
COM OPEN Protocol MD(T) / BM(T) series user manual - DOC.60428
1- Controller firmware version
2- Communication type
3- Message structure
4- Communication flow
5- Communication messages
Manuel d'utilisation - Visseuses électriques asservies avec capteurs couple et angle - série MDT et contôleur MDTC - DOC.40255
- Règles de sécurité
- Produit
- Caractéristiques
- Visseuses
- Câbles visseuses
- Contrôleur MDTC
- Menus contrôleur MDTC
- Mise à jour Firmware
- Calibration couple et facteur de compensation
- Codes erreurs
- Serveur web
- Résumé adresses registres
- Protocoles de communication
- Maintenance
- Standards
