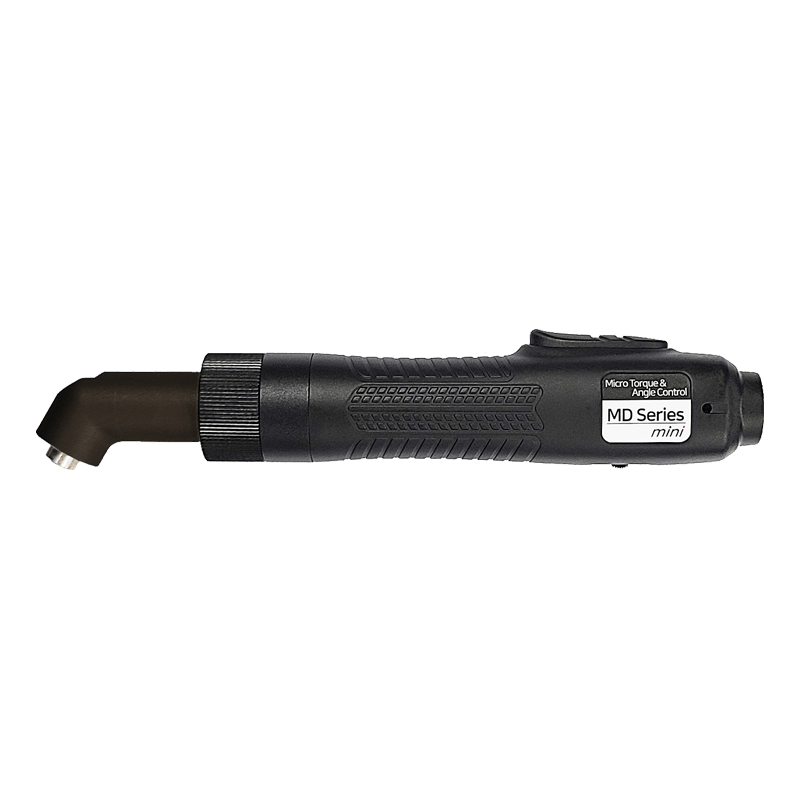

Visseuse électrique asservie contrôle courant MDH 2220-A 120° C6.3
Visseuse électrique asservie contrôle courant MDH 2220-A 120° C6.3
Légère et ultra compacte la visseuse renvoi d'angle MDH2220-A 120° C6.3 est conçue pour les opérations de vissage microcouple (de 0,25 à 1 Nm) exigeant répétabilité (3%) et traçabilité des couples de serrage. Elle est idéale pour aux applications difficiles d'accès nécessitant une inclinaison de la tête à 120°.
Détails techniques
Bénéfices
- Répétabilité de 3 % quelle que soit l'élasticité du serrage
- Moteur Maxon sans entretien fabriqué en Suisse
- Poids et dimensions optimisés (2 fois plus léger et moins encombrant que le modèle MDH26)
- Poignée ergonomique (distance main / embout réduite avec un porte embout à mandrin rapide Hex 1/4'')
- Moteur silencieux
- Traçabilité des couples de serrage via Ethernet
- Visualisation des courbes
- Système anti-erreur
Descriptif produit
Cette visseuse à renvoi d’angle mini est équipée de leds intégrées qui éclairent la zone de vissage et d'un emmanchement à changement rapide d'embouts (C6.3).
La tête du renvoi d’angle est orientable à 360°(4 positions : 0°, 90°, 180° ou 270°).
Facile à régler grâce à son mode de programmation automatique via son écran tactile couleur ou son logiciel PC, vous optimisez vos vitesses d’exécution.
15 stratégies de vissage couple/angle ou angle/couple de 10 étapes sont disponibles.
L'utilisation en mode séquence automatique permet de réaliser un cycle de vissage complet avec des fonctions de comptage et de pilotage d'accessoires (capteur de présence, pick to light, alarme, etc.) grâce aux entrées/sorties assignables.
Les courbes de vissage sont visualisées en temps réel.
Les données sont mémorisées et transférables via Ethernet, RS232, protocoles Modbus ou Open Protocol.
Produits associés
Contrôleurs MDC
Contrôleur ParaMon-Pro X
- Gestion des paramètres et programmes de l’ensemble des visseuses connectées
Ressources
3Plan
1Documentation commerciale
Visseuses électriques asservies couple et angle - série MD - DOC.40791
• Visseuses droites - série MD
• Visseuses pistolet - série MDP
• Visseuses renvoi d'angle - série MDH
• Broches de vissage - série MDA
• Contrôleurs MDC
• Logiciel de programmation
• Accessoires et prestation de services
• Produits associés
• Nos services
4Logiciel
Logiciel ParaMon
Compatible avec les visseuses asservies à batteries séries BM et BMT ainsi que les controleurs séries MDC V2 et MDTC et le contrôleur ParaMon-Pro X.
Le dossier compressé comprend 2 générations de logiciels et de firmwares visseuses.
Il convient d’utiliser la génération correspondant au firmware actuellement installé sur votre visseuse ou contrôleur afin de le mettre à jour à la dernière version, sans modification de paramétrage.
- ParaMon III pour les visseuses GEN1 dont la version de firmware est v2.3.xx et v3.xx.xx
- ParaMon4 pour les visseuses GEN2 dont la version de firmware est v4.xx.xx et v5.xx.xx
Un changement de génération GEN1 vers GEN2 est possible mais il entrainera des incompatibilités si votre équipement communique avec un automatisme ainsi qu’une perte du paramétrage (nous consulter auparavant).
Nous attirons votre attention sur les visseuses BM(T) qui disposent de 2 firmwares distincts suivant le modèle de module Wi-Fi installé. Si le caractère « + » apparaît après le texte «network info», le firmware à utiliser est celui dont dénomination du fichier contient xxx_9116_xxx.bin.
Nous vous invitons à consulter 60205 qui reprends toutes les versions de firmware.
Le fichier zip comprend :
• Readme
• 60205 ParaMon XML vs Firmware 07-2026
ParaMon III :
• BM_FW v1.34.6 + XML v1.10
• BM_FW_v1.54.6_RS9116+XML_v1.10
• BMT_FW v1.44.7 + XML v1.11
• BMT_FW_v1.54.7_RS9116+XML_v1.11
• MDC22_MINI_FW_v3.01.2+XML_v1.10
• MDC26&32_FW_v2.32.7+XML_v1.10
• MDTC38_Normal_FW_v1.34.5+XML_v1.13
• ParaMon_v3.00.9_20260402
• ParaMon III manuel d'utilisation - DOC.41014
• ParaMon III user manual - DOC.60505
ParaMon4 :
• BM_FW_v4.0.12+XML_v4.2.1
• BM_FW_v4.3.12_RS9116+XML_v4.2.1
• BMT_FW_ v4.0.13+XML_v4.2.1
• BMT_FW_ v4.3.13_RS9116+XML_v4.2.1
• BMT40_FW_v4.0.14+XML_v4.2.1
• MDC_FW_v4.0.12+XML_v4.2.1
• MDC_MINI_FW v4.0.12+XML_v4.2.1
• MDTC_MINI_FW_v4.0.14+XML_v4.2.1
• MDTC38_FW_v4.0.14+XML_v4.2.1
• ParaMon_4.1.2_net8.0_20260508
• ParaMon-Pro X v4.2.2 20251216
• Mise à jour firmware vers Gen 2
• Update to Gen 2 firmware
Télécharger le fichier au format zip
2Documentation technique
V2 - Manuel d'utilisation – Visseuses électriques couple et angle - série MD / MDC V2 - DOC.40458
- Caractéristiques
- Visseuses
- Câbles visseuses
- Contrôleur MDC
- Menus contrôleur MDC
- Mise à jour firmware
- Calibration couple et facteur de compensation
- Codes erreurs
- Serveur web
- Liste des paramètres et des valeurs par défaut
- Protocole de communication
- Maintenance
COM Modbus MDC V2 / MDT protocol and registers lists - DOC.60430 - DOC.60454 - DOC.60455
- Com Protocole MODBUS MDv2 MDT – DOC.60430
- Modbus MDCv2 address and function – DOC.60454
- Modbus MDTC address and function – DOC.60455
COM OPEN Protocol MD(T) / BM(T) series user manual - DOC.60428
1- Controller firmware version
2- Communication type
3- Message structure
4- Communication flow
5- Communication messages
