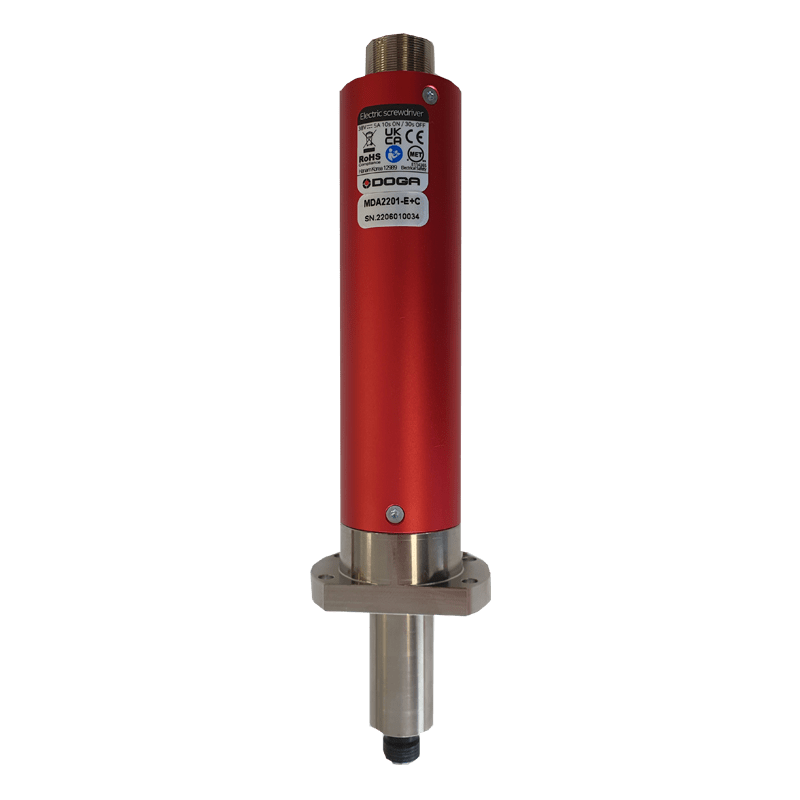

Broche électrique asservie contrôle courant MDA 2201-E+C mini
Broche électrique asservie contrôle courant MDA 2201-E+C mini

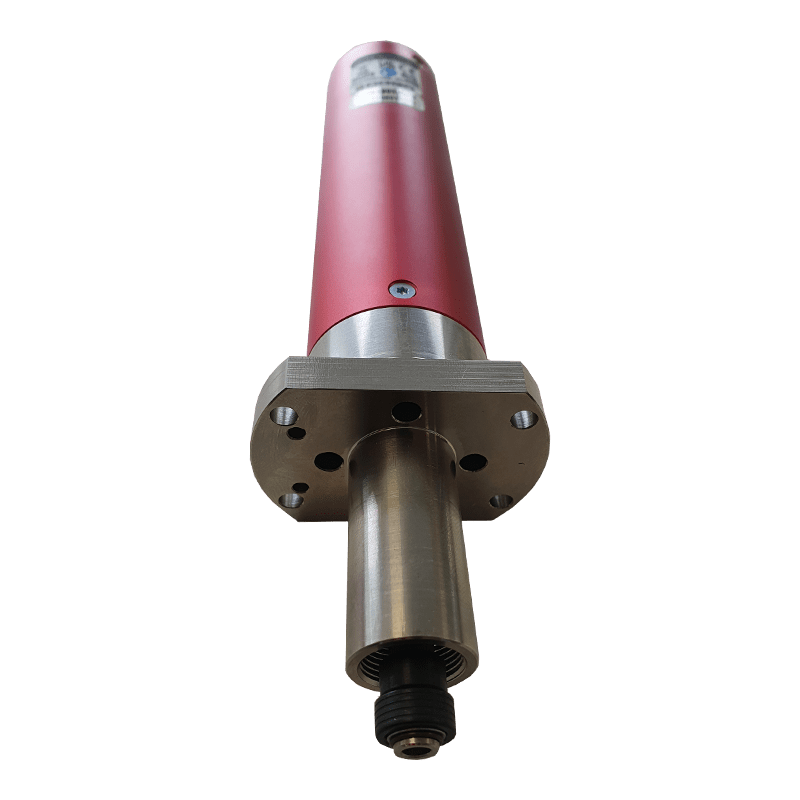

Compacte et facilement intégrable la broche de vissage avec télescopie MDA2201-E mini est conçue pour le vissage microcouple (de 0,01 à 0,07 Nm) exigeant répétabilité (3%) et traçabilité. Elle est dédiée aux applications des domaines de l'horlogerie, l'optique, la microélectronique, la maroquinerie de luxe, la fabrication de prothèses dentaires, etc.
Détails techniques
Bénéfices
- Répétabilité de 3 % quelle que soit l'élasticité du serrage
- Moteur Maxxon fabriqué en Suisse
- Poignée ergonomique
- Moteur silencieux
- Traçabilité des couples de serrage via Ethernet
- Visualisation des courbes
- Système anti-erreur
Descriptif produit
Facile à régler grâce à son mode de programmation automatique via son écran tactile couleur ou son logiciel PC, vous optimisez vos vitesses d’exécution.
15 stratégies de vissage couple/angle ou angle/couple de 10 étapes sont disponibles.
L'utilisation en mode séquence automatique permet de réaliser un cycle de vissage complet avec des fonctions de comptage et de pilotage d'accessoires (capteur de présence, pick to light, alarme, etc.) grâce aux entrées/sorties assignables.
Les courbes de vissage sont visualisées en temps réel.
Les données sont mémorisées et transférables via Ethernet, RS232, protocoles Modbus ou Open Protocol.
La course de la télescopie est de 10 mm.
Elle est livrée sans câble-outil.
Produits associés
Contrôleurs MDC
MDC26s : code article 4-1000209 et 4-100213
MDC-32 v2 : code article 4-1050666
Contrôleur ParaMon-Pro X
- Gestion des paramètres et programmes de l’ensemble des visseuses connectées
Boîte à embouts Color ID BS-5C
Boîtier de séquencement et de suivi de process d'assemblage DPC Touch
Kit d’aspiration de vis
En maintenant la vis par dépression à l’extrémité de la visseuse, ce système de préhension de vis répond à vos besoins d’assemblage de vis amagnétiques ou de petite taille en particulier lorsque l’
Ressources
1Documentation commerciale
Visseuses électriques asservies couple et angle - série MD - DOC.40791
- Visseuses droites - série MD
- Visseuses pistolets - série MDP
- Visseuses renvoi d'angle - série MDH
- Broche de vissage - série MDA
- Contrôleurs MDC
- Logiciel de programmation ParaMon
- Accessoires et calibration
- Produits complémentaires
- Nos services
4Logiciel
Logiciels ParaMon
Compatible avec les visseuses asservies à batteries séries BM et BMT ainsi que les controleurs séries MDC V2 et MDTC.
Le fichier zip comprend :
-
ParaMon III :
-
ParaMon Unified :
Logiciel PC de paramétrage et de visualisation des résultats en temps réel – uniquement pour les visseuses asservies.
-
Firmware contrôleurs et LCD
Versions compatible uniquement avec les contrôleurs MDC et MDTC.
Mise à jour compatible avec tous les outils et contrôleurs à l'exception du contrôleur MDC V1.
Versions des fichiers :
- BM_FW v1.33.5 + XML v1.8
- BMT_FW v1.43.5 + XML v1.9
- MDC22_MINI_FW_v3.00.5+XML_v1.8
- MDCv2_26&32_FW_v2.32.2+XML_v1.8
- MDTC38_Normal_FW_v1.33.7+XML_v1.10
- ParaMon III_v3.00.6_20231221
- ParaMon III manuel d'utilisation - DOC.41014
- ParaMon Unified_v1.00.5_20220526
- ParaMon Unified - manuel d'utilisation - DOC.40674
- 60205 ParaMon XML vs Firmware 2402
2Documentation technique
V2 - Manuel d'utilisation – Visseuses électriques couple et angle - série MD / MDC V2 - DOC.40458
- Caractéristiques
- Visseuses
- Câbles visseuses
- Contrôleur MDC
- Menus contrôleur MDC
- Mise à jour firmware
- Calibration couple et facteur de compensation
- Codes erreurs
- Serveur web
- Liste des paramètres et des valeurs par défaut
- Protocole de communication
- Maintenance
COM Modbus MDC V2 / MDT protocol and registers lists - DOC.60430 - DOC.60454 - DOC.60455
- Com Protocole MODBUS MDv2 MDT – DOC.60430
- Modbus MDCv2 address and function – DOC.60454
- Modbus MDTC address and function – DOC.60455
