Visseuse électrique brushless à coupure mécanique GXT 80 ESD V2

Code article 4-1021036

Visseuse électrique brushless à coupure mécanique GXT 80 ESD V2

Code article 4-1021036

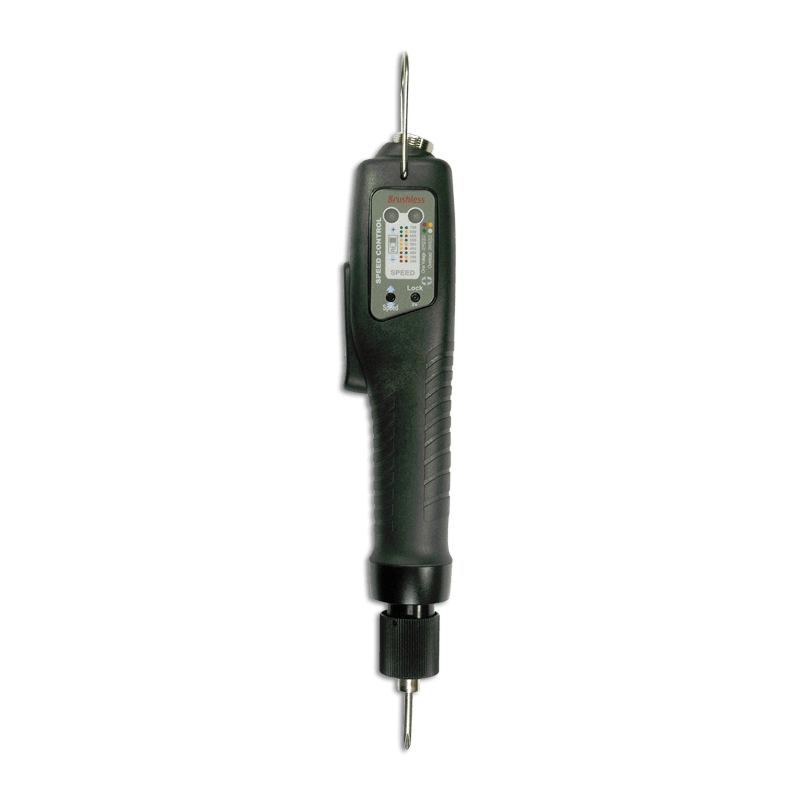

La visseuse électrique droite à coupure mécanique GXT 80 ESD V2 est dotée de fonctions programmables parfaitement adaptées aux opérations de taraudage et de pose de filets rapportés à faible couple. Elle est équipée d'un démarrage par levier et d'un entraînement de type mandrin rapide pour embouts Hex femelle ¼''.

Détails techniques

Type de visseuse
Visseuse électrique brushless à coupure mécanique
Couple mini
0.09 Nm lbf.in
Couple maxi
0.8 Nm lbf.in
Vitesse mini
450 tr/min rpm
Vitesse maxi
1000 tr/min rpm
Type d'entraînement
Hexagonal 1/4"
Poids
0.43 kg lbs
Type de démarrage
Levier
Energie
Electrique
Fonctionnalités
ESD,
Montage Helicoil® / insert

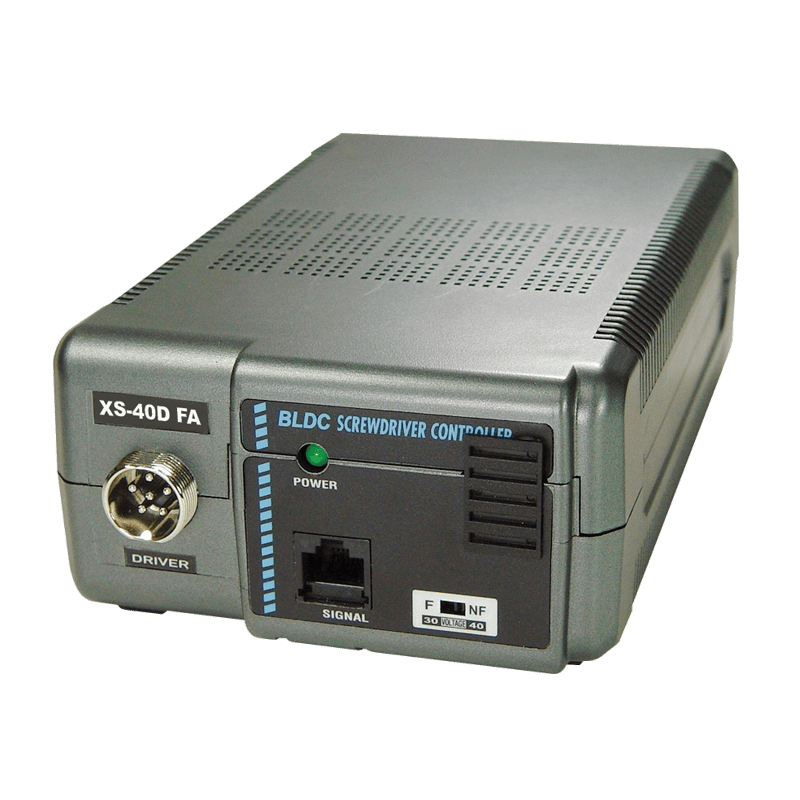

Nom du contrôleur associé
XS40D (FA)

Bénéfices

Productivité
  • Réglage digital de la vitesse
  • Fonctionnalité multi-séquences : vissage / attente / dévissage
  • Déclenchement au couple ou à l'angle
  • Grande fiabilité
  • Protection surcharge et température
Qualité
  • Moteur brushless (sans maintenance)
  • Démarrage, réversibilité et coupure par sensor sans contact
  • Démarrage progressif
  • Voyant led sur la visseuse pour signalisation et réglage
  • Corps conductif
Confort
  • Ergonomie optimisée
  • Excellent ratio poids/ergonomie
  • Moteur silencieux <70dBA

Descriptif produit

Équipée d'un moteur brushless sans entretien, la visseuse droite GXT 80 ESD V2 à démarrage par levier est la solution pour vos assemblages à cadences élevées et à faible couple.
Cette visseuse à embrayage mécanique dispose d'une fonction avancée multi-séquences, vissage / attente / dévissage avec asservissement au couple ou à l'angle.
Elle est idéale pour vos opérations de taraudage, de pose de filets rapportés ou de vissage de borniers.
Facilement intégrable sur votre poste de production, elle peut être verrouillée à distance et envoie les informations de rotation moteur et couple atteint nécessaires pour le comptage de vis.
Nous vous proposons également une large gamme d'accessoires pour compléter son installation (bague de protection du couple, nez d'aspiration, kit de renvoi d'angle, poignée pistolet, etc.).

Produits associés

Ressources

1Documentation commerciale

Visseuses électriques brushless - DOC.40813

Visseuses asservies hybrid - série HD
Visseuses à coupure mécanique - série GX
Visseuses à coupure mécanique - série GY
Visseuses à coupure mécanique - série GX...FS
Visseuses à coupure mécanique - série GX...BT
Contrôleurs
Coffret de comptage SCOUT II
Accessoires
Bras / Accessoires
Options bras

Télécharger le fichier au format pdf

2Documentation technique

Manuel d'utilisation contrôleur XS-40D et XS-40D FA - MU.40902

Spécifications
Protections
Connexions
Interface XS-40D
Câblage des signaux
Configuration
Interface XS-40D FA

Télécharger le fichier au format pdf

Manuel d'utilisation visseuses DOGA GX 30 V - MU.40900

Spécifications
Caractéristiques
Tableau de commande des visseuses
Légendes des couleurs de diodes
Mise en œuvre des visseuses
Mode de fonctionnement
Mode de programmation
Applications

Télécharger le fichier au format pdf
Vue éclatée & liste de pièces outils électriques brushless - GX 30V - DOC.40872

Vue éclatée & liste de pièces outils électriques brushless - GX 30V - DOC.40872

Cette fiche technique fournit des informations détaillées sur les pièces détachées de votre visseuse.

1. GX035, 045 VUE ÉCLATÉE & LISTE DE PIÈCES
2. GXA 035, 045 VUE ÉCLATÉE & LISTE DE PIÈCES
3. GX 80, 120, 80P, 120P VUE ÉCLATÉE & LISTE DE PIÈCES
4. GXS 80, 120 VUE ÉCLATÉE & LISTE DE PIÈCES
5. GXA 80, 120 VUE ÉCLATÉE & LISTE DE PIÈCES
6. TABLEAU FIRMWARE

Télécharger le fichier au format pdf
