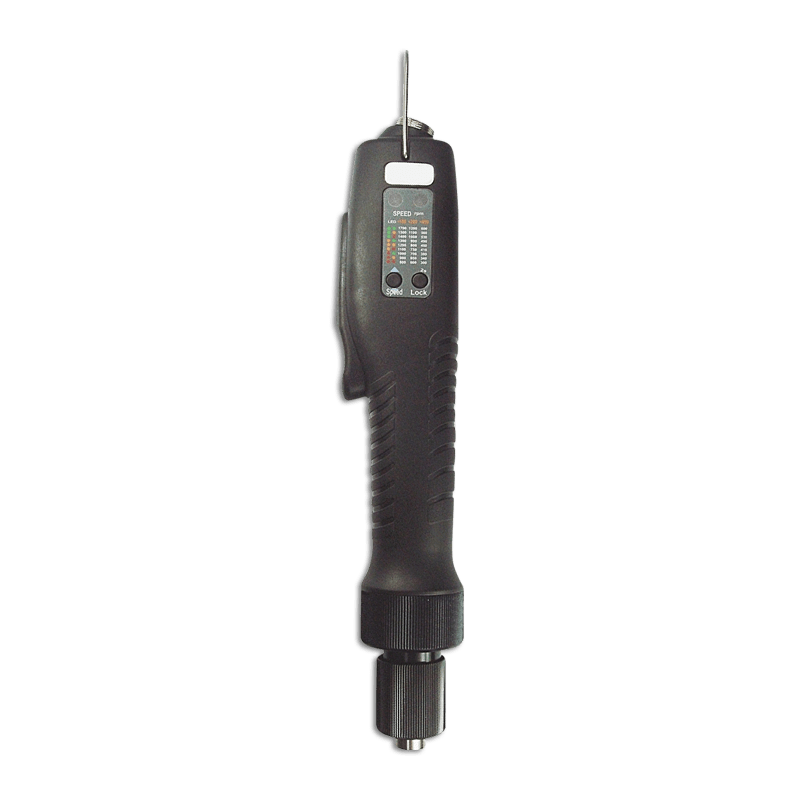

Visseuse électrique brushless à coupure mécanique GXT 150 ESD-H

Code article 4-1027489

Visseuse électrique brushless à coupure mécanique GXT 150 ESD-H

Code article 4-1027489

La visseuse électrique droite à coupure mécanique GXT 150 ESD-H est dotée de fonctions programmables  parfaitement adaptées aux opérations de taraudage et de pose de filets rapportés. Elle est équipée d'un démarrage par levier et d'un entraînement de type mandrin rapide pour embouts Hex femelle ¼''.

Contactez-nous

Détails techniques

Type de visseuse
Visseuse électrique brushless à coupure mécanique
Couple mini
0.3 Nm lbf.in
Couple maxi
1.47 Nm lbf.in
Vitesse mini
800 tr/min rpm
Vitesse maxi
1700 tr/min rpm
Type d'entraînement
Hexagonal 1/4"
Poids
0.6 kg lbs
Type de démarrage
Levier
Energie
Electrique
Fonctionnalités
ESD,
Montage Helicoil® / insert

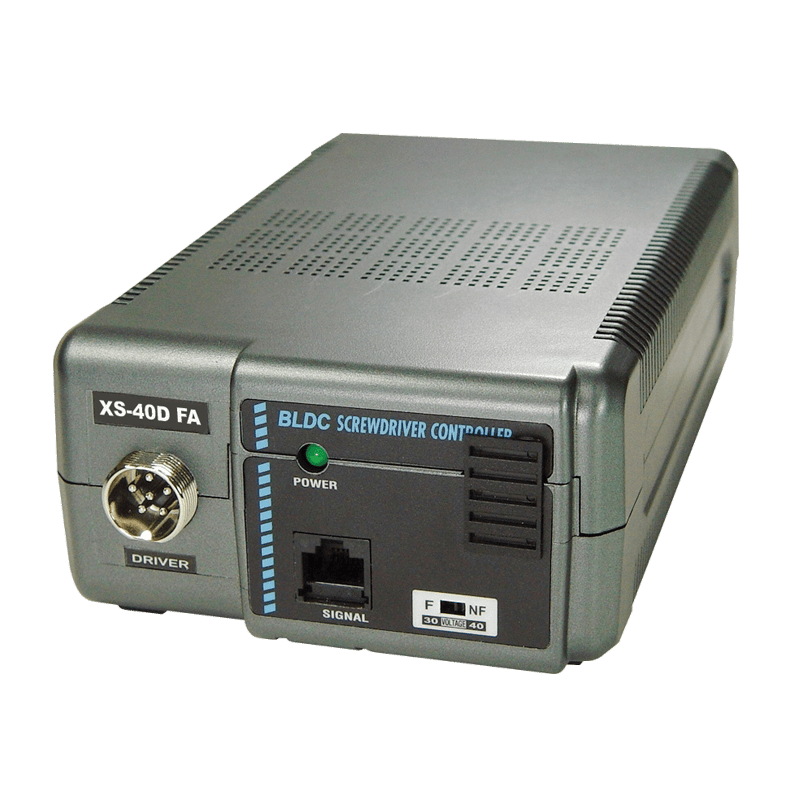

Nom du contrôleur associé
XS40D (FA)

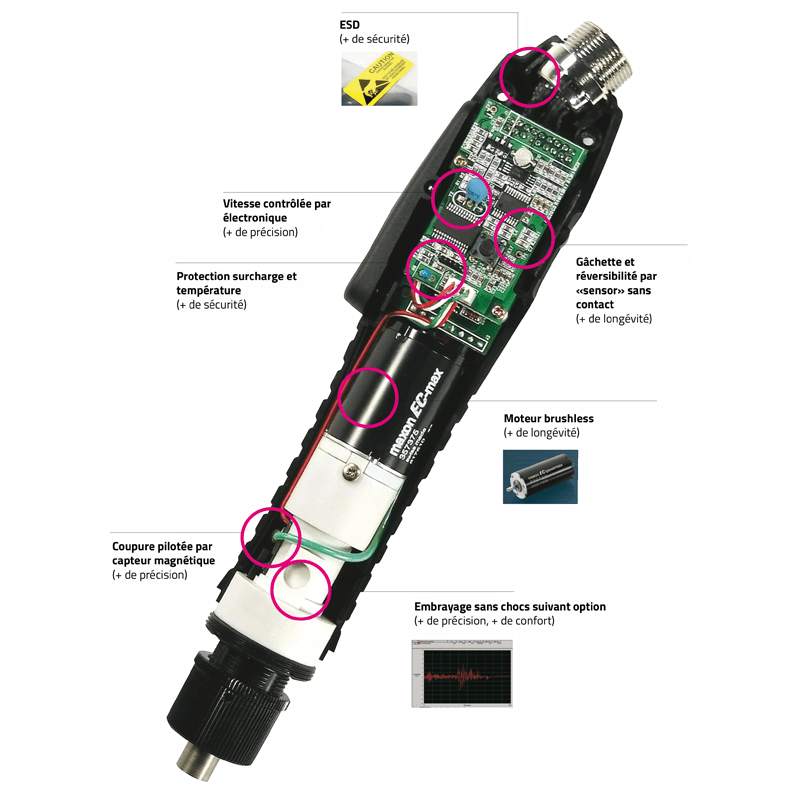

Bénéfices

Productivité
  • Réglage digital de la vitesse
  • Fonctionnalité multi-séquences : vissage / attente / dévissage
  • Déclenchement au couple ou à l'angle
  • Grande fiabilité
  • Protection surcharge et température
Qualité
  • Moteur brushless (sans maintenance)
  • Démarrage, réversibilité et coupure par sensor sans contact
  • Démarrage progressif
  • Voyants led sur la visseuse pour signalisation et réglage
  • Corps conductif
Confort
  • Ergonomie optimisée
  • Excellent ratio poids/ergonomie
  • Moteur silencieux <70dBA

Descriptif produit

Équipée d'un moteur brushless sans entretien, la visseuse droite GXT 150 ESD-H à démarrage par levier est la solution pour vos assemblages multi-séquences à cadences élevées.
Cette visseuse à embrayage mécanique dispose d'une fonction avancée vissage / attente / dévissage avec asservissement au couple ou à l'angle adaptée aux opérations de taraudage, d'insert, de pose de filets Helicoil® ou de vissage de borniers.
Facilement intégrable sur votre poste de production, elle peut être verrouillée à distance et envoie les informations de rotation moteur et couple atteint nécessaires pour le comptage de vis.
Nous vous proposons également une large gamme d'accessoires pour compléter son installation (bague de protection du couple, nez d'aspiration, kit de renvoi d'angle, poignée pistolet, etc.).

Produits associés

Ressources

1Documentation commerciale

Visseuses électriques brushless - DOC.40813

Visseuses asservies hybrid - série HD
Visseuses à coupure mécanique - série GX
Visseuses à coupure mécanique - série GY
Visseuses à coupure mécanique - série GX...FS
Visseuses à coupure mécanique - série GX...BT
Contrôleurs
Coffret de comptage SCOUT II
Accessoires
Bras / Accessoires
Options bras

Télécharger le fichier au format pdf

2Documentation technique

Manuel d'utilisation - Visseuses 40 volts GX-H, GXA-H - MU.40914

Règles de sécurité
Spécifications électriques
Caractéristiques XS-40D
Choix de la tension d'alimentation XS-40D
Caractéristiques visseuses
Diagramme des plages de couple (sans charge et à vitesse maxi)
Tableau de commande
Tableau des alarmes par code couleur LED
Mise en œuvre
Chronogramme signaux sortie GXT
Encombrement
Vues éclatées et listes des pièces détachées

Télécharger le fichier au format pdf

Manuel d'utilisation contrôleur XS-40D et XS-40D FA - MU.40902

Spécifications
Protections
Connexions
Interface XS-40D
Câblage des signaux
Configuration
Interface XS-40D FA

Télécharger le fichier au format pdf
Vue éclatée & liste de pièces outils électriques brushless - GX H - DOC.40876

Vue éclatée & liste de pièces outils électriques brushless - GX H - DOC.40876

Cette fiche technique fournit des informations détaillées sur les pièces détachées de votre visseuse.

1. GXA 150, 220, 450 -H VUE ÉCLATÉE & LISTE DE PIÈCES
2. GXA 150P, 220P, 450P -H VUE ÉCLATÉE & LISTE DE PIÈCES
3. GX 150 P, 220 P, 450 P -H VUE ÉCLATÉE & LISTE DE PIÈCES
4. GX et GXS 150, 220, GX 450 -H VUE ÉCLATÉE & LISTE DE PIÈCES
5. TABLEAU FIRMWARE

Télécharger le fichier au format pdf
