Vissage

Broche électrique brushless à coupure mécanique GXA 220-H

Code article 4-1027484

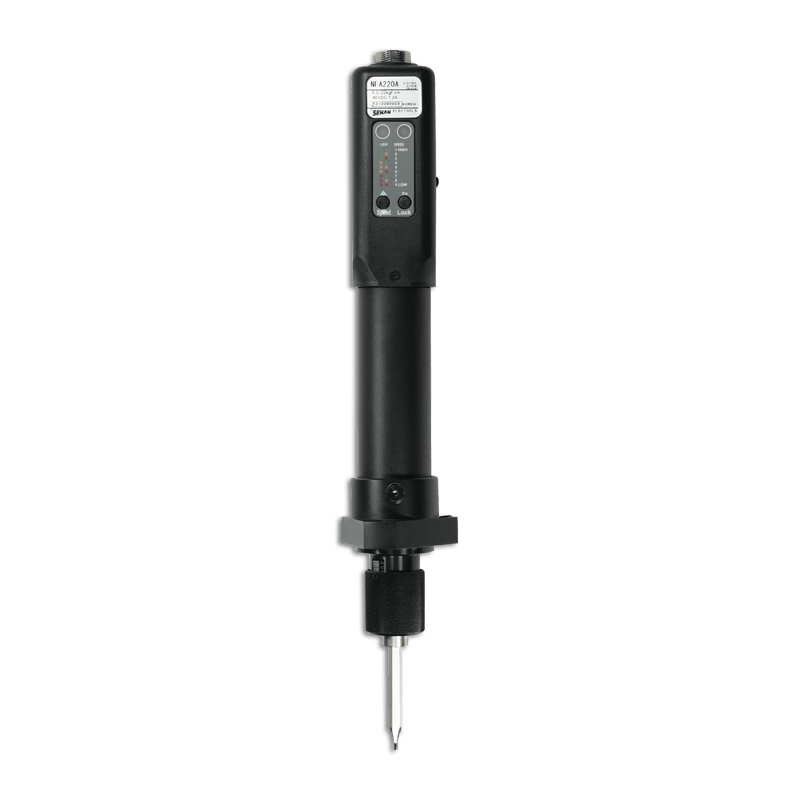

Broche électrique brushless à coupure mécanique GXA 220-H

Code article 4-1027484

La broche de vissage électrique droite à coupure mécanique GXA 220-H vous permet de réaliser vos assemblages automatisés avec précision. Elle est équipée  d'un démarrage par levier et d'un entraînement de type mandrin rapide pour embouts Hex femelle ¼''.

Détails techniques

Type de visseuse
Broche électrique brushless à coupure mécanique
Couple mini
0.6 Nm lbf.in
Couple maxi
2.15 Nm lbf.in
Vitesse mini
600 tr/min rpm
Vitesse maxi
1200 tr/min rpm
Type d'entraînement
Hexagonal 1/4"
Poids
0.72 kg lbs
Ergonomie
Broche
Type de démarrage
Externe
Energie
Electrique

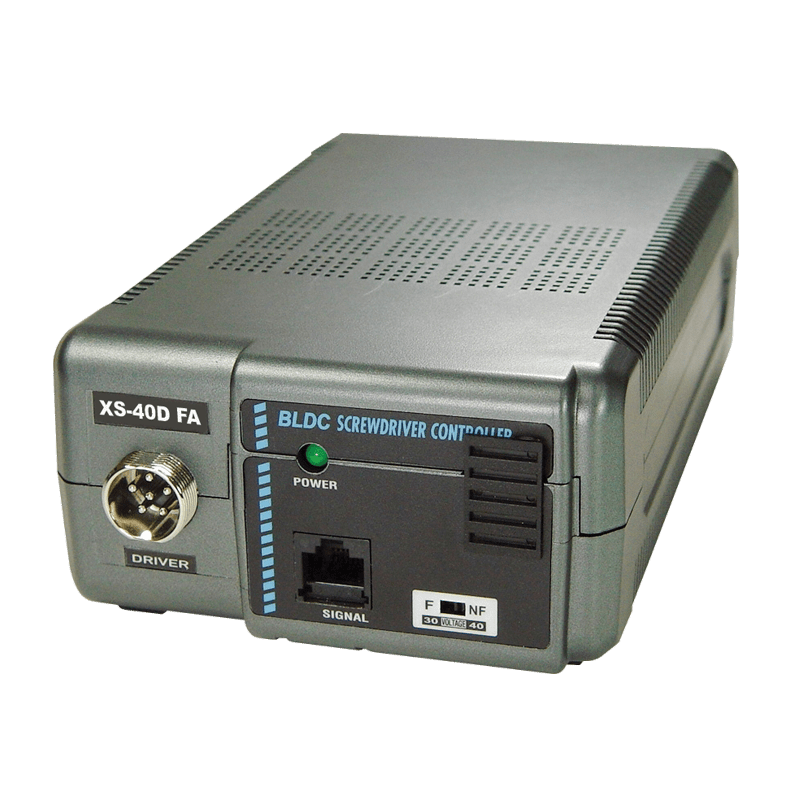

Nom du contrôleur associé
XS-40D

Bénéfices

Productivité
  • Réglage digital de la vitesse
  • Fonctionnalités étendues
  • Grande fiabilité
  • Protection surcharge et température

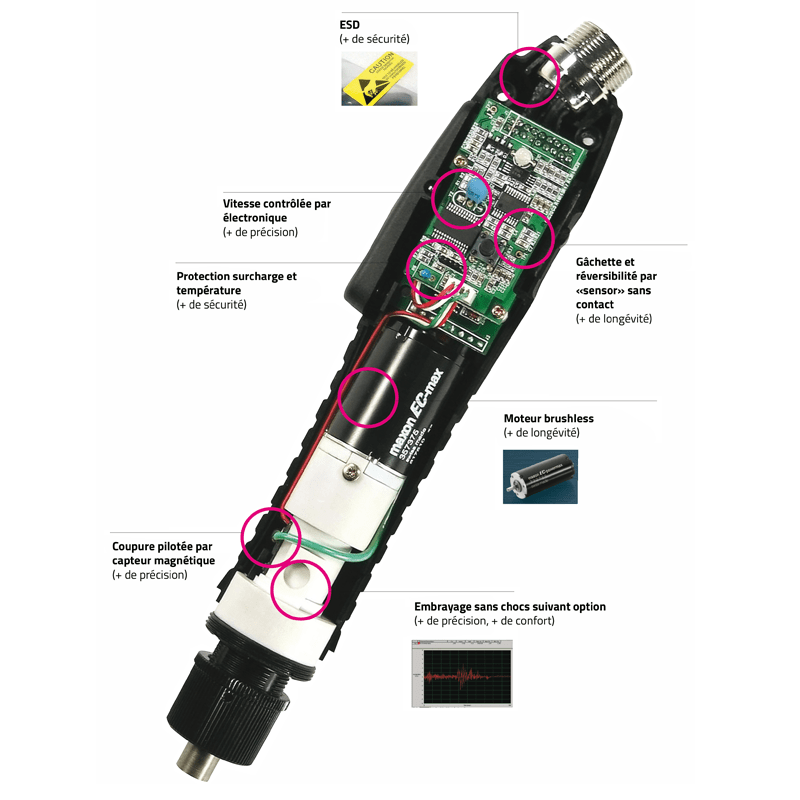

Qualité
  • Moteur brushless (sans maintenance)
  • Embrayage à coupure par sensor sans contact
  • Démarrage progressif
  • Voyants led sur la visseuse pour signalisation et réglage
  • Corps conductif
Confort
  • Intégration facilitée par un montage avec une bride de fixation
  • Commandes marche et réversibilité à distance
  • Moteur silencieux <70dBA

Descriptif produit

Équipée d'un moteur brushless sans entretien, la broche droite GXA 220-H est la solution pour vos assemblages automatisés.
Elle dispose de fonctions de paramétrage avancées telles que le réglage digital de la vitesse contrôlée par électronique ou le démarrage progressif.
Facilement intégrable sur votre poste de production grâce à une bride de fixation, elle peut être démarrée à distance par votre automatisme et vous pouvez choisir le sens de rotation.
Elle envoie les informations de rotation moteur et couple atteint nécessaires pour votre séquencement.

Produits associés

Ressources

1Documentation commerciale

Visseuses électriques brushless - DOC.40813

Visseuses asservies hybrid - série HD
Visseuses à coupure mécanique - série GX
Visseuses à coupure mécanique - série GY
Visseuses à coupure mécanique - série GX...FS
Visseuses à coupure mécanique - série GX...BT
Contrôleurs
Coffret de comptage SCOUT II
Accessoires
Bras / Accessoires
Options bras

Télécharger le fichier au format pdf

2Documentation technique

Manuel d'utilisation - Visseuses 40 volts GX-H, GXA-H - MU.40914

Règles de sécurité
Spécifications électriques
Caractéristiques XS-40D
Choix de la tension d'alimentation XS-40D
Caractéristiques visseuses
Diagramme des plages de couple (sans charge et à vitesse maxi)
Tableau de commande
Tableau des alarmes par code couleur LED
Mise en œuvre
Chronogramme signaux sortie GXT
Encombrement
Vues éclatées et listes des pièces détachées

Télécharger le fichier au format pdf

Manuel d'utilisation contrôleur XS-40D et XS-40D FA - MU.40902

Spécifications
Protections
Connexions
Interface XS-40D
Câblage des signaux
Configuration
Interface XS-40D FA

Télécharger le fichier au format pdf
Vue éclatée & liste de pièces outils électriques brushless - GX H - DOC.40876

Vue éclatée & liste de pièces outils électriques brushless - GX H - DOC.40876

Cette fiche technique fournit des informations détaillées sur les pièces détachées de votre visseuse.

1. GXA 150, 220, 450 -H VUE ÉCLATÉE & LISTE DE PIÈCES
2. GXA 150P, 220P, 450P -H VUE ÉCLATÉE & LISTE DE PIÈCES
3. GX 150 P, 220 P, 450 P -H VUE ÉCLATÉE & LISTE DE PIÈCES
4. GX et GXS 150, 220, GX 450 -H VUE ÉCLATÉE & LISTE DE PIÈCES
5. TABLEAU FIRMWARE

Télécharger le fichier au format pdf
