Visseuses électriques asservies STANLEY®
Visseuses électriques asservies STANLEY®
Les visseuses asservies couple et angle sont conçues pour vos opérations de vissage les plus critiques nécessitant précision, répétabilité de serrage, fiabilité mécanique et traçabilité des données. Elles garantissent votre qualité de fabrication et la productivité recherchée.
Bénéfices
- Les outils EB à capteur de couple fonctionnent avec les contrôleurs de la gamme ALPHA V « QBE » dont la précision permet de répondre à des applications avec une tolérance de couple à +/-10% de l'indice de capabilité ou avec une tolérance à +/-5% de l'indice de capabilité pour les outils axiaux et selon l'assemblage
- L’ensemble des outils de la gammeEB intègre : un capteur dynamique de mesure de couple, un moteur électrique brushless équipé d'un réducteur, un résolveur sinusoïdal pour l'encodage d’angle d'une précision de 0,1°, une puce électronique permettant une identification automatique de l’outil par le contrôleur et contenant des informations telles que : type, N° de série, valeur de calibration, nombre de cycles effectués.
- Stratégies de vissage évoluées : couple + surveillance angle (CC/SA) / angle + surveillance couple (CA/SC) / couple + angle (CC/CA) / couple de traînée / contrôle de pente / serrage à la limite élastique / dévissage / retour en position / 255 jobs
- Plage de couple étendue de 0,4 à 2000 Nm
- Toutes les visseuses sont équipées d'une poignée ergonomique pourvue d’un grip améliorant la tenue et le confort de l’opérateur
Descriptif produit

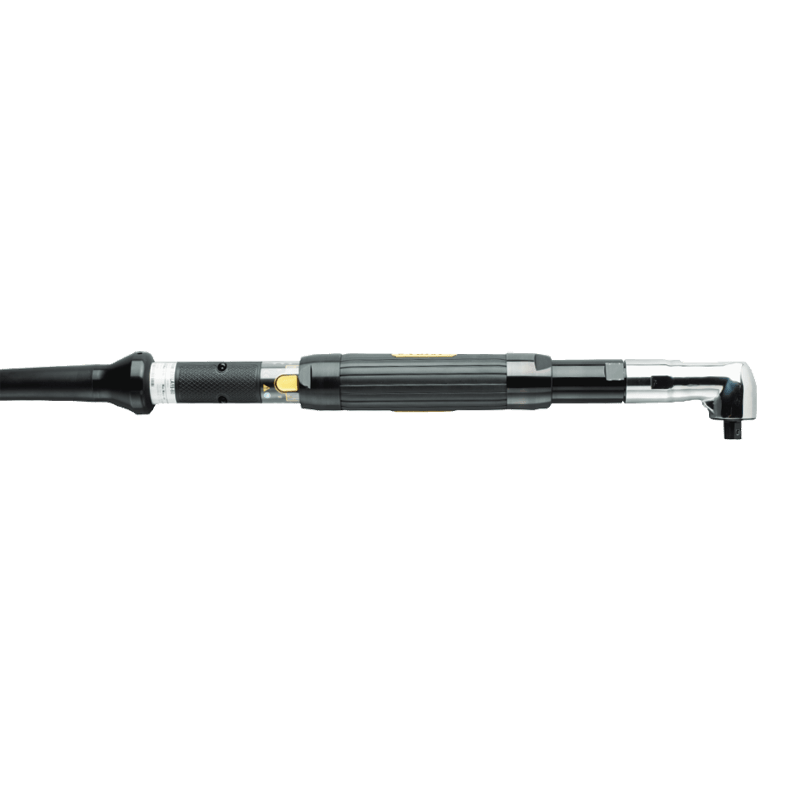

La gamme de visseuses à renvoi d'angle couvre une plage de couple de 0,4 Nm jusqu'à 400 Nm.
Elles sont pourvues d'une gâchette ergonomique pour le démarrage.
Elles peuvent être équipées de renvoi d'axe pour permettre l’accès aux points de vissage en un environnement réduit.

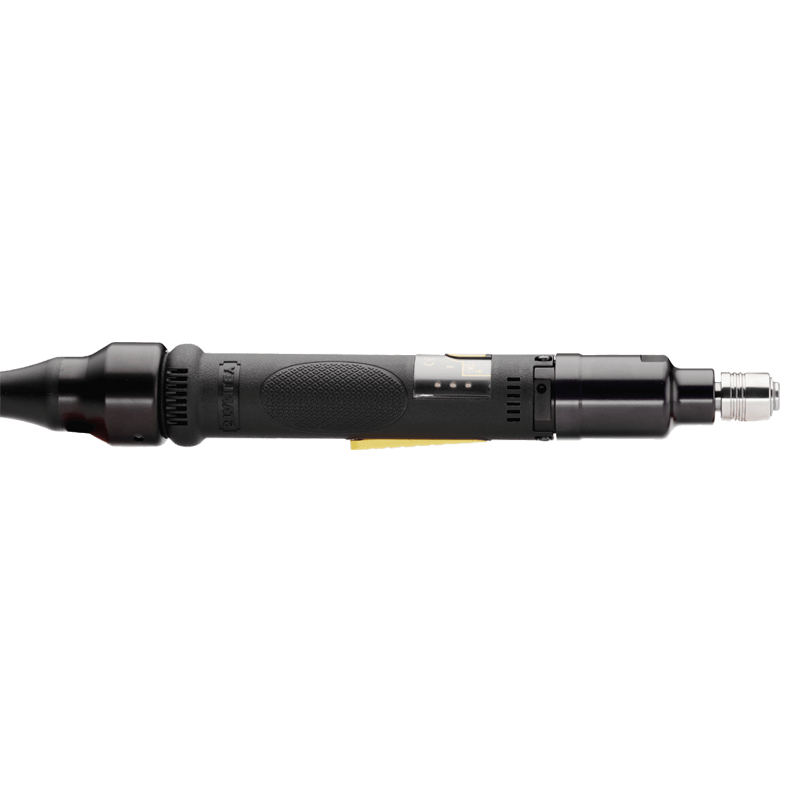

La gamme de visseuses axiales couvre une plage de couple de 0,4 Nm jusqu'à 2000 Nm.
Elles sont équipées d'un démarrage par gâchette ou par poussée pour les modèles EB12LP (plage de couple de 0,4 à 14 Nm).
Destinées à un usage portatif ou à être supportées par un bras de réaction au couple, les visseuses axiales peuvent aussi être employées dans des solutions automatisées grâce aux différentes brides de fixations optionnelles.

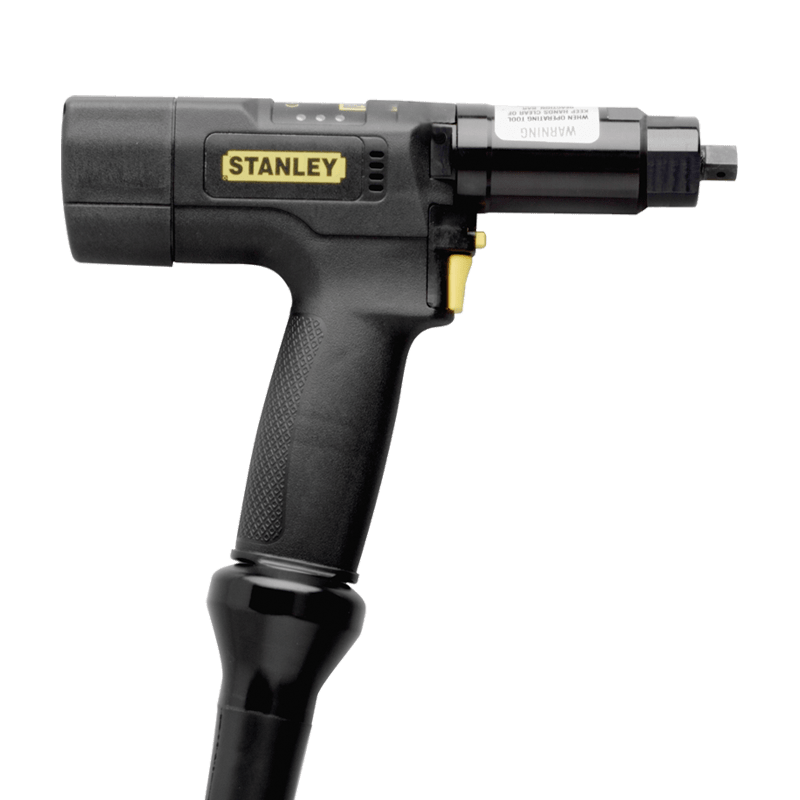

La gamme de visseuses pistolet couvre une plage de couple de 0,4 Nm jusqu'à 105 Nm.
L'opérateur active la mise en route par une gâchette.
Elles sont destinées à un usage portatif ou à être supportées par un bras de réaction au couple au-delà de 10 Nm.
La sortie du câble se situe en prolongement de la poignée en standard ou sur le dessus en option (fonction top exit).
Produits associés
Contrôleur ALPHA V QBE Advanced - STANLEY
Contrôleur ALPHA V QBE Expert STANLEY
Câbles STANLEY pour visseuse EB
Câble homologué robotique blindé haute flexibilité
• Connecteurs 30 broches avec pins MIL-SPEC
• Écrou avec renfort surmoulé côté outil
Ressources
1Documentation commerciale
Outils série EB, outils série B et contrôleurs ALPHA V "QBE" - DOC.40431
- Outils portatifs filaires série EB : droites, pistolet, renvoi d'angle, broche axiales rétractables, visseuses spécifiques, câbles, accessoires en option
- Outils portatifs autonomes série B : droites, pistolet, renvoi d'angle, batteries pour visseuses, visseuses spécifiques
- Contrôleur Alpha V - ADVANCED
- Contrôleur Alpha V - SPECIALIST
- Contrôleur Alpha V - EXPERT
- Contrôleur Alpha V - NODE
- Contrôleur Alpha V - NODE Network
- Applications multibroches
- Communications et connexions
- Caractéristiques techniques
- Mode ATC et POKA-YOKE
- Compatibilité coffrets de pilotage visseuses
- Ensembles de vissage piloté filaires / sans fil
- Exemples d'études et d'intégrations
2Documentation technique
Manuel d'utilisation Contrôleur QB Alpha STANLEY- DOC.40670 (FR)
Introduction
Fonctionnement du contrôleur
Programmation
Alpha Toolbox
Fonctionnement de l'outil
Prises du contrôleur
PLC embarqué
Multi-broches
Maintenance
Annexe A
Glossaire
Garantie
5Cas d'application
Fiche application - Bi-broche entraxe fixe 40 mm – FA. 40619 (FR)
Serrage de 2 vis avec synchronisation du vissage pour garantir le plaquage de l’élément à fixer
Télécharger le fichier au format pdf
Fiche d'application - Vissage fort couple sur nacelle - DOC.40056
Assemblage au couple de 225 Nm et 66 Nm d’éléments constitutifs d’une nacelle motorisée sans toc de réaction. Besoin d’information opérateur lors des opérations d’assemblage.
Télécharger le fichier au format pdf
