Vissage

Visseuses asservies à batterie STANLEY®

Visseuses asservies à batterie STANLEY®

La gamme de visseuses à batterie STANLEY® est composée d’outils axiaux, à renvoi d’angle et pistolet avec capteurs qui sont asservis au couple et à l’angle. Elles sont conçues pour vos opérations de vissage les plus critiques nécessitant précision, répétabilité de serrage, fiabilité mécanique et traçabilité des données.

Bénéfices

Précision
Très faible impédance obtenue grâce à la conception de leur moteur DC Brushless
pour un maximum de précision et de résistance,  ainsi que pour un minimum de maintenance.
Mobilité
Peuvent être utilisées sans contrôleur et donc sans fil car les visseuses embarquent des fonctions particulièrement appréciées dans les cas d’applications simples mais exigeantes.
Autonomie
Batterie Lithium Ion 18V 5Ah qui ne pèsent que 0,63 Kg et dont les capacités sont d’environ 2200 serrages par charge et pas moins de 1000 cycles de charge.

Descriptif produit

Les visseuses à batterie STANLEY® garantissent votre qualité de fabrication et la productivité recherchée.
Ces visseuses peuvent fonctionner en toute autonomie ou être reliées à un contrôleur en Wifi.

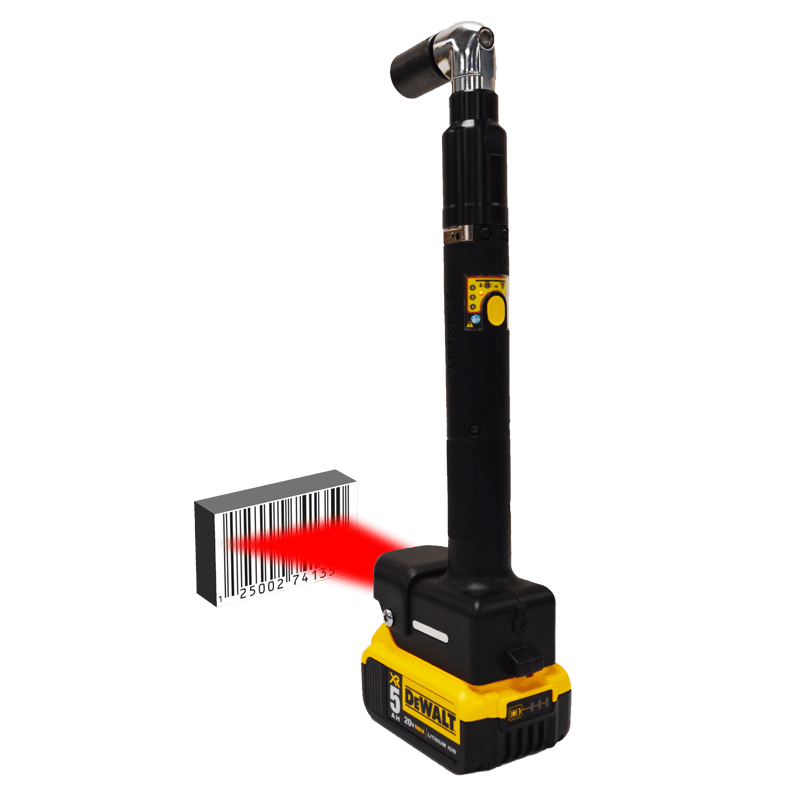

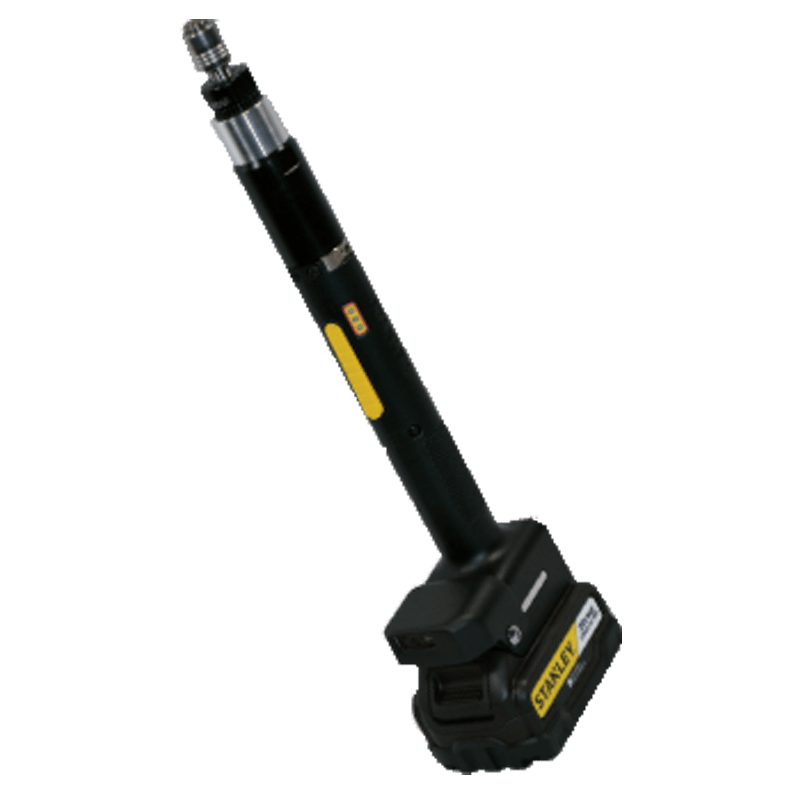

Visseuses asservies à batterie axiales - série B12

Elles sont idéales pour des opérations de vissage dans des endroits difficiles à atteindre ou des espaces fermés ou en hauteur.

  • Plage de couple de 1 à 11 Nm
  • Design et ergonomiques
  • Compactes et légères
  • Faibles coûts des pièces détachées
  • Communication sans fil (IEEE 802.11 a / b / g / n Wi-Fi 2,4 et 5 GHz) avec les contrôleurs QBE Expert, Specialist ou Node Network
  • Moteur haute efficacité à courant continu sans balai
  • Contrôle  visuel et sonore des résultats du vissage
  • Contrôleur à l'intérieur de l'outil
  • Stockage des données des 500 derniers cycles et 2 dernières courbes
  • 16 jobs / 16 tâches / 4 étapes
  • Option lecteur de code-barres

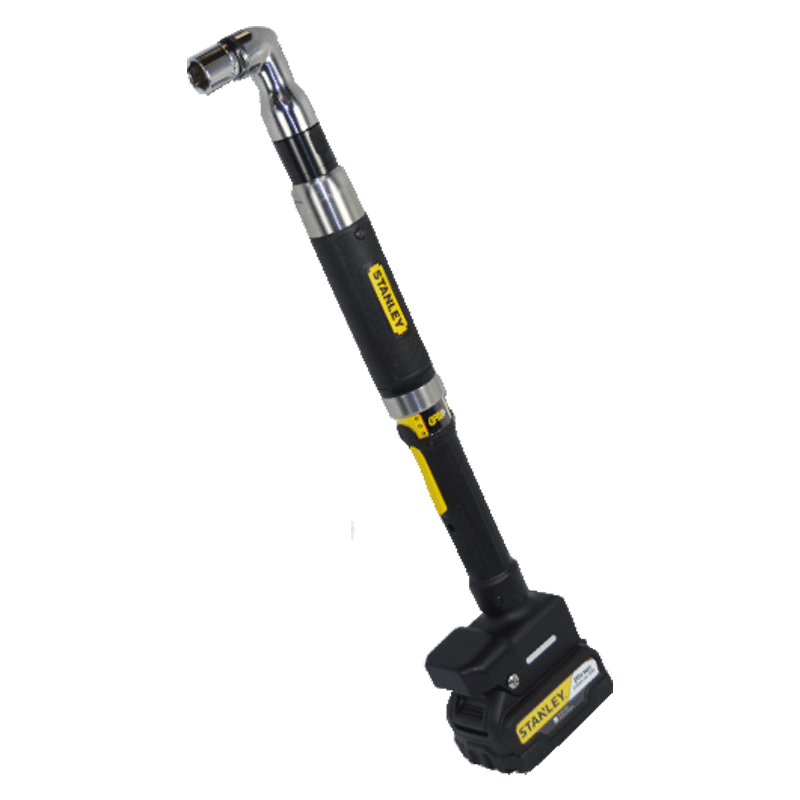

Visseuse batterie renvoi d'angle - série B12 – B23
  • Plage de couple 1,6 à 95 Nm
  • Design et ergonomiques
  • Compactes et légères
  • Faibles coûts des pièces détachées
  • Disponible en sorties spéciales
  • Communication sans fil (IEEE 802.11 a / b / g / n Wi-Fi 2,4 et 5 GHz) avec les contrôleurs QBE Expert, Specialist ou Node Network
  • Moteur haute efficacité à courant continu sans balai
  • Contrôle visuel et sonore des résultats du vissage
  • Contrôleur à l'intérieur de l'outil
  • Stockage des données des 500 derniers cycles et 2 dernières courbes
  • 16 jobs / 16 tâches / 4 étapes
  • Option lecteur de code-barres
Visseuse batterie à renvoi d'angle - série B33 - B44

Les visseuses à renvoi d'angle des séries B33 et B44 ont une vitesse de vissage 2 à 3 fois plus élevée que les visseuses de la série B23.
Elles disposent de l'un des meilleurs rapports « couple appliqué / vitesse »  du marché. Elles couvrent une plage de couple de 2,8 à 120 Nm.

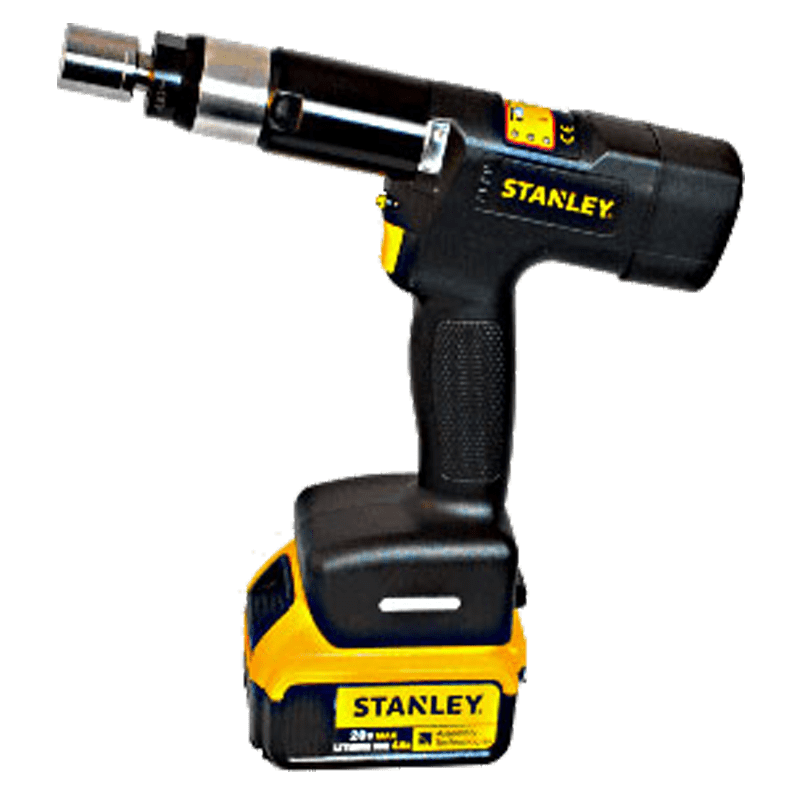

Visseuse batterie pistolet - série B12

Elles sont idéales pour les applications de vissage à faible couple.

  • Plage de couple de 1,2 à 14 Nm
  • Design et ergonomiques
  • Compactes et légères
  • Faibles coûts des pièces détachées
  • Démarrage par poussée ou par gâchette
  • Option lecteur de code-barres

Produits associés

Ressources

1Documentation commerciale

Outils série EB, outils série B et contrôleurs ALPHA V "QBE" - DOC.40431

  • Outils portatifs filaires série EB : droites, pistolet, renvoi d'angle, broche axiales rétractables, visseuses spécifiques, câbles, accessoires en option
  • Outils portatifs autonomes série B : droites, pistolet, renvoi d'angle, batteries pour visseuses, visseuses spécifiques
  • Contrôleur Alpha V - ADVANCED
  • Contrôleur Alpha V - SPECIALIST
  • Contrôleur Alpha V - EXPERT
  • Contrôleur Alpha V - NODE
  • Contrôleur Alpha V - NODE Network
  • Applications multibroches
  • Communications et connexions
  • Caractéristiques techniques
  • Mode ATC et POKA-YOKE
  • Compatibilité coffrets de pilotage visseuses
  • Ensembles de vissage piloté filaires / sans fil
  • Exemples d'études et d'intégrations
Télécharger le fichier au format pdf

2Documentation technique

 Manuel d'utilisation Contrôleur QB Alpha STANLEY

Manuel d'utilisation Contrôleur QB Alpha STANLEY- DOC.40670 (FR)

Introduction
Fonctionnement du contrôleur
Programmation
Alpha Toolbox
Fonctionnement de l'outil
Prises du contrôleur
PLC embarqué
Multi-broches
Maintenance
Annexe A
Glossaire
Garantie

Télécharger le fichier au format pdf

5Cas d'application

Fiche d'application - Desserte de vissage avec coulisse  - DOC.40251

Fiche d'application - Desserte de vissage avec coulisse - DOC.40251

Assemblage de châssis de charrue multi-disques dans des conditions d’accès difficiles avec un serrage au couple de 90 Nm pour améliorer l’ergonomie et la qualité de vissage.

Télécharger le fichier au format pdf
