Alimentation automatique de vis à piston - DMA et BSF 300

Alimentation automatique de vis à piston - DMA et BSF 300

Les outils portatifs à piston auto advance délivrent chaque vis de manière répétable jusqu'au nez de l'outil de vissage, le dispositif d'alimentation automatique de vis permet un gain de temps très important notamment dans le cycle opérateur. Il est idéal pour l'assemblage de pièces fragiles : les mors du nez ne touchant pas la pièce.

Bénéfices

Productivité
  • Gain de temps de cycle
Facilité d'utilisation
  • Pas de réglage nécessaire
Qualité
  • Conception robuste
  • Silence de fonctionnement sans aucune vibration
  • Évite le contact du nez avec la pièce

Descriptif produit

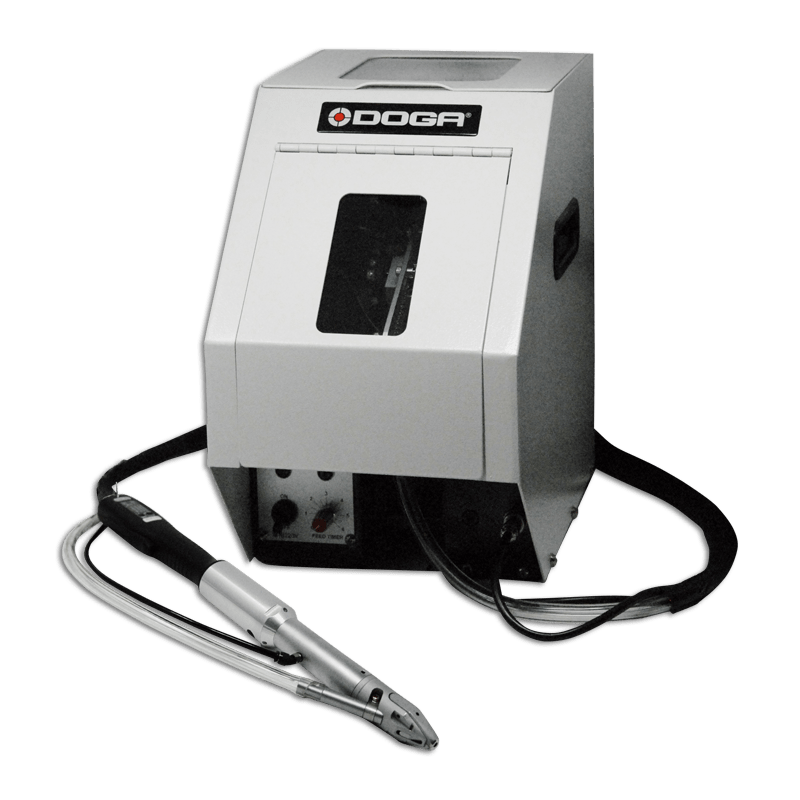

Alimentation automatique de vis à piston - Série DMA

Mode de fonctionnement :

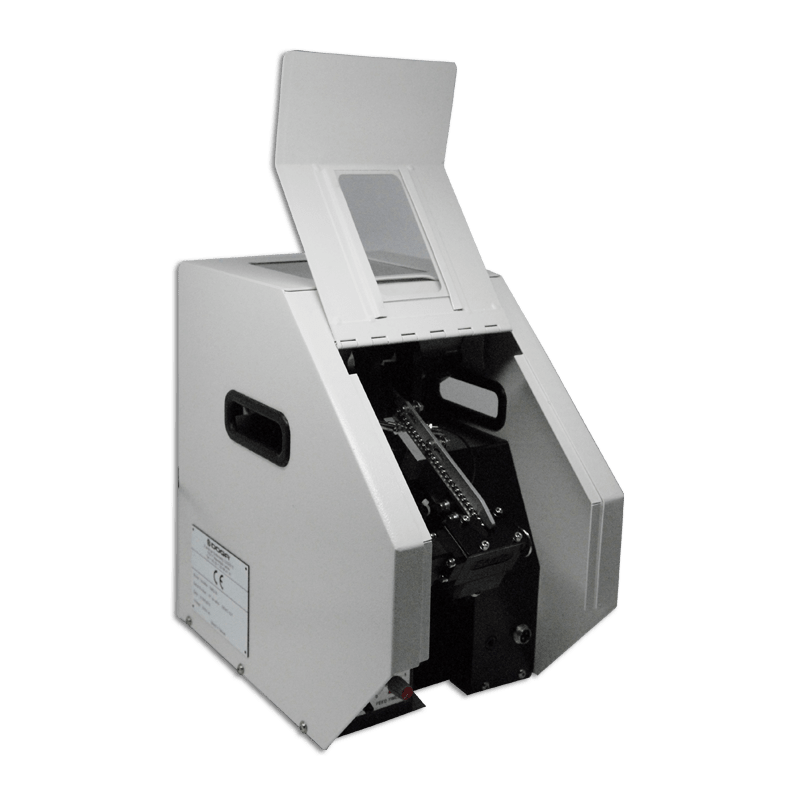

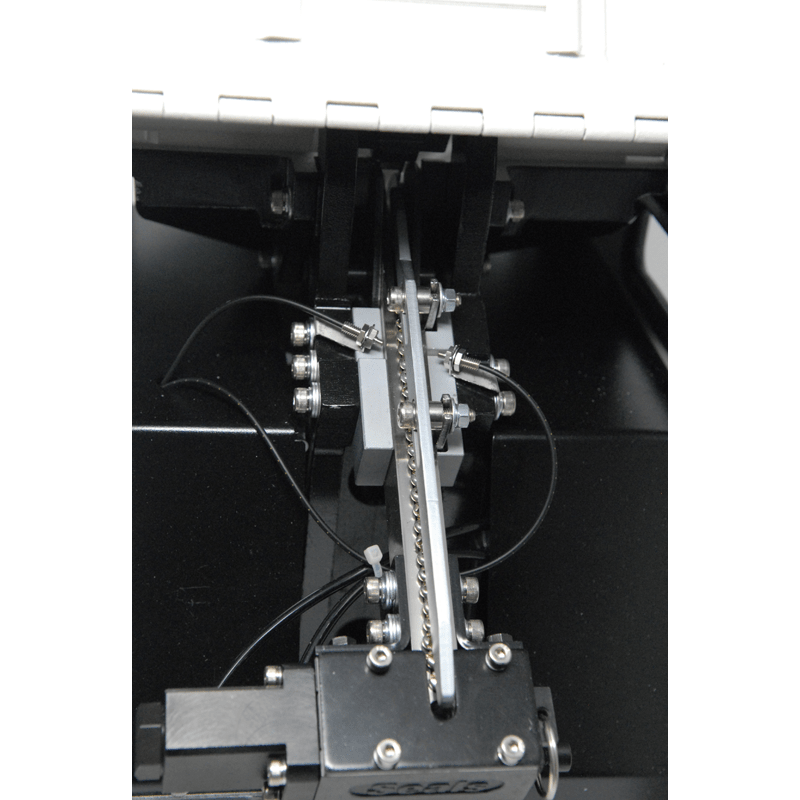

Les alimentations automatiques de vis DMA comprennent un distributeur de type balancier creux qui sélectionne et oriente les vis avant de les transférer dans un rail gravitaire jusqu'au séparateur.
De là, une vis est soufflée dans le tuyau jusqu'au nez de vissage à chaque demande envoyée par la visseuse. Dans le même temps, une nouvelle vis est séparée et acheminée dans le tube de soufflage.

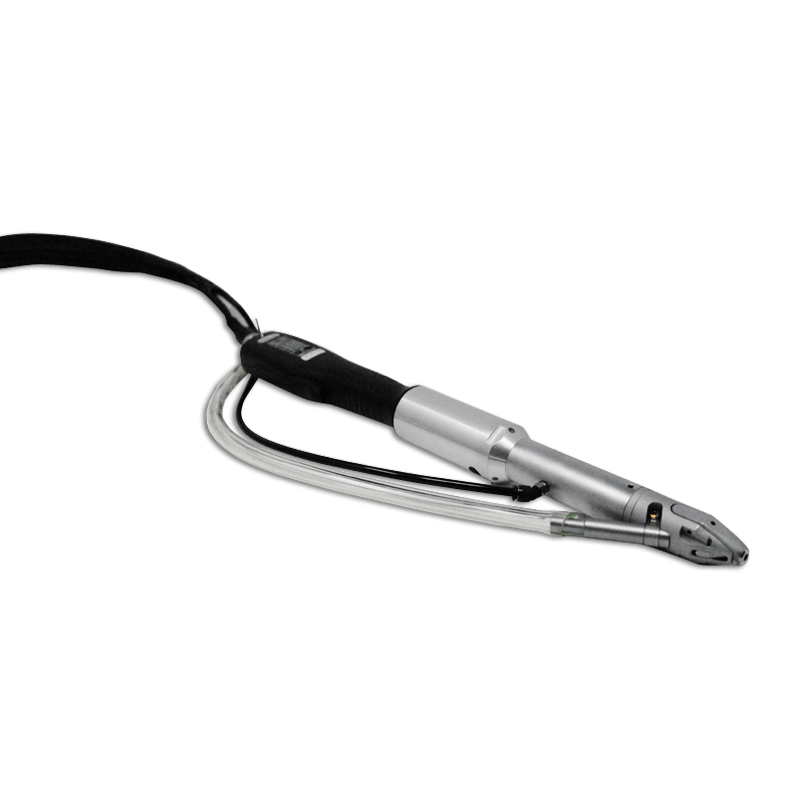

La vis est maintenue saillante dans le nez de vissage au niveau des mors par des clapets mécaniques afin de faciliter l'épinglage sur la pièce.
Par l'action continue de l'opérateur sur la commande de démarrage de la visseuse, le télescope pneumatique pousse l'embout tournevis au contact de la vis et l'accompagne tout au long du vissage dans la pièce.
Il se caractérise aussi par une extrême robustesse et un confort d'utilisation absolu, silencieux et sans vibration.

Compatibilité des vis :
Les dimensions de vis acceptables vont d'un diamètre de corps de 2,3 à 6 mm et d'une  longueur de corps jusqu’à 22 mm.
Le ratio diamètre de tête / longueur hors tout doit être idéalement de 1,5 .
Pour des dimensions de vis plus petites, plus grosses ou plus longues, le dispositif à balancier peut être remplacé par un bol vibrant (étude de faisabilité nécessaire).

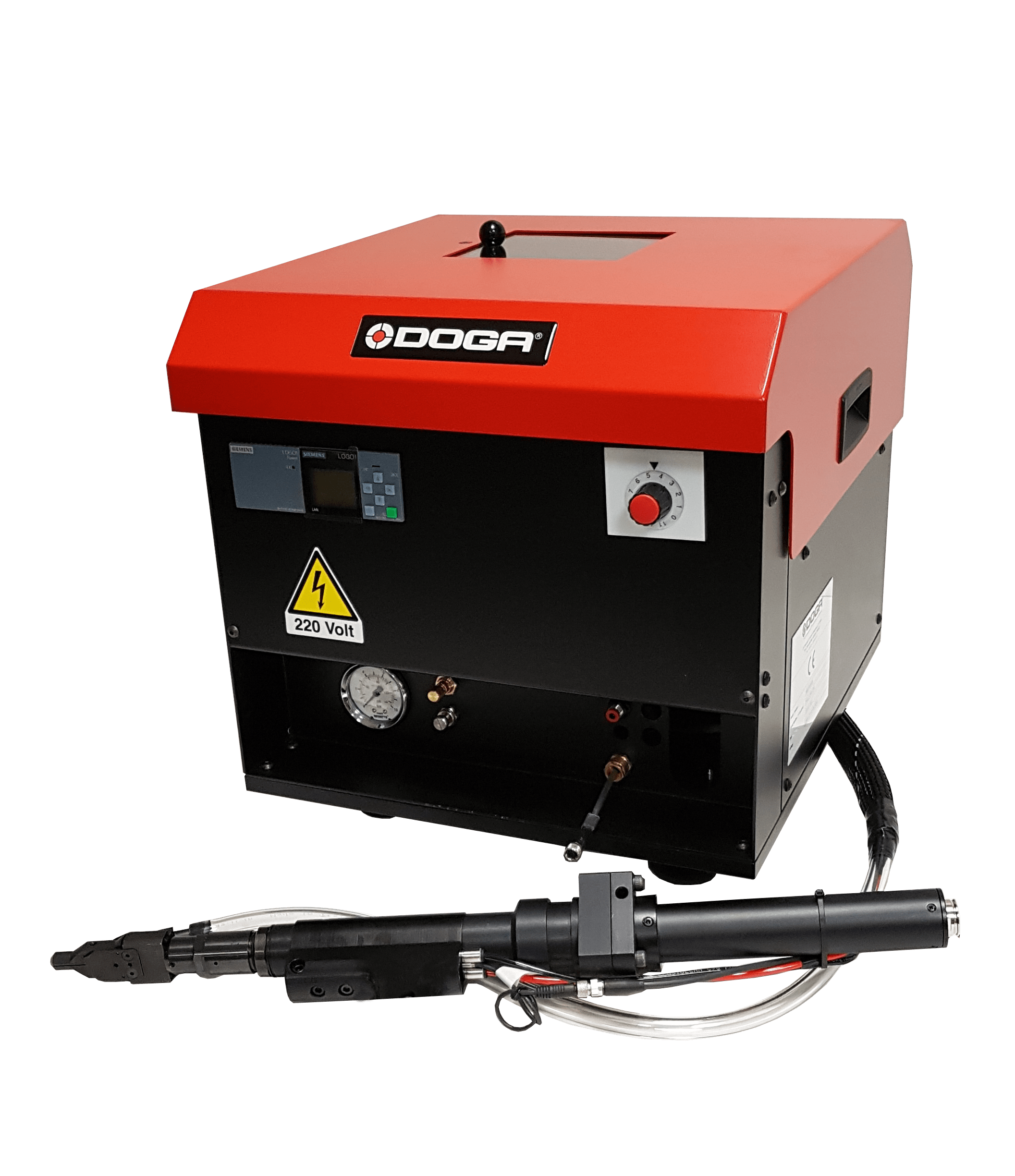

Alimentation automatique de vis à piston - Série BSF 300
Mode de fonctionnement :

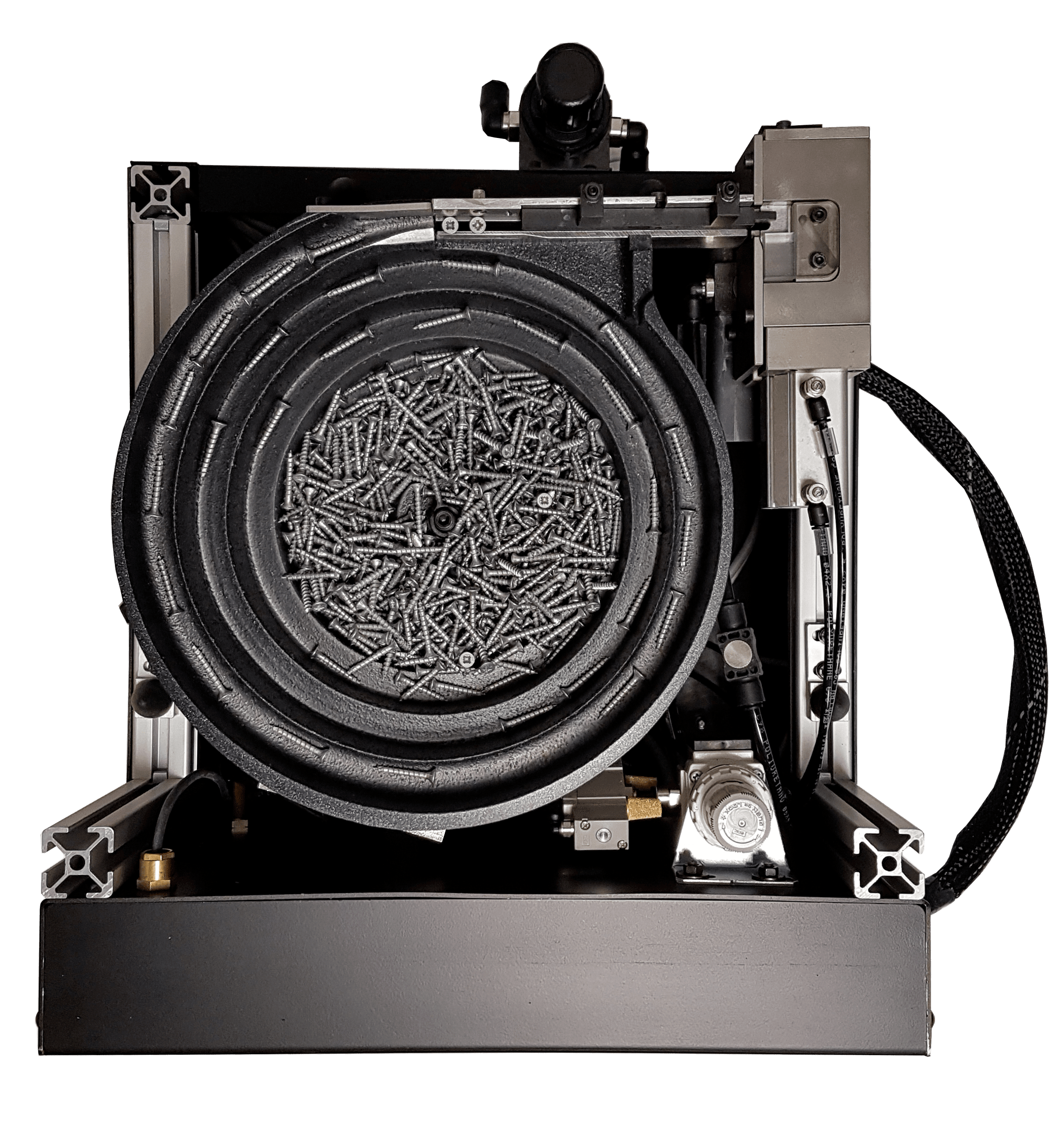

Les alimentations automatiques de vis BSF 300 comprennent un distributeur de type bol vibrant qui sélectionne et oriente les vis avant de les transférer dans un rail jusqu'au séparateur. De là, une vis est soufflée dans le tuyau jusqu'au nez de vissage à chaque demande envoyée par la visseuse.
Dans le même temps, une nouvelle vis est séparée et acheminée dans le tube de soufflage.

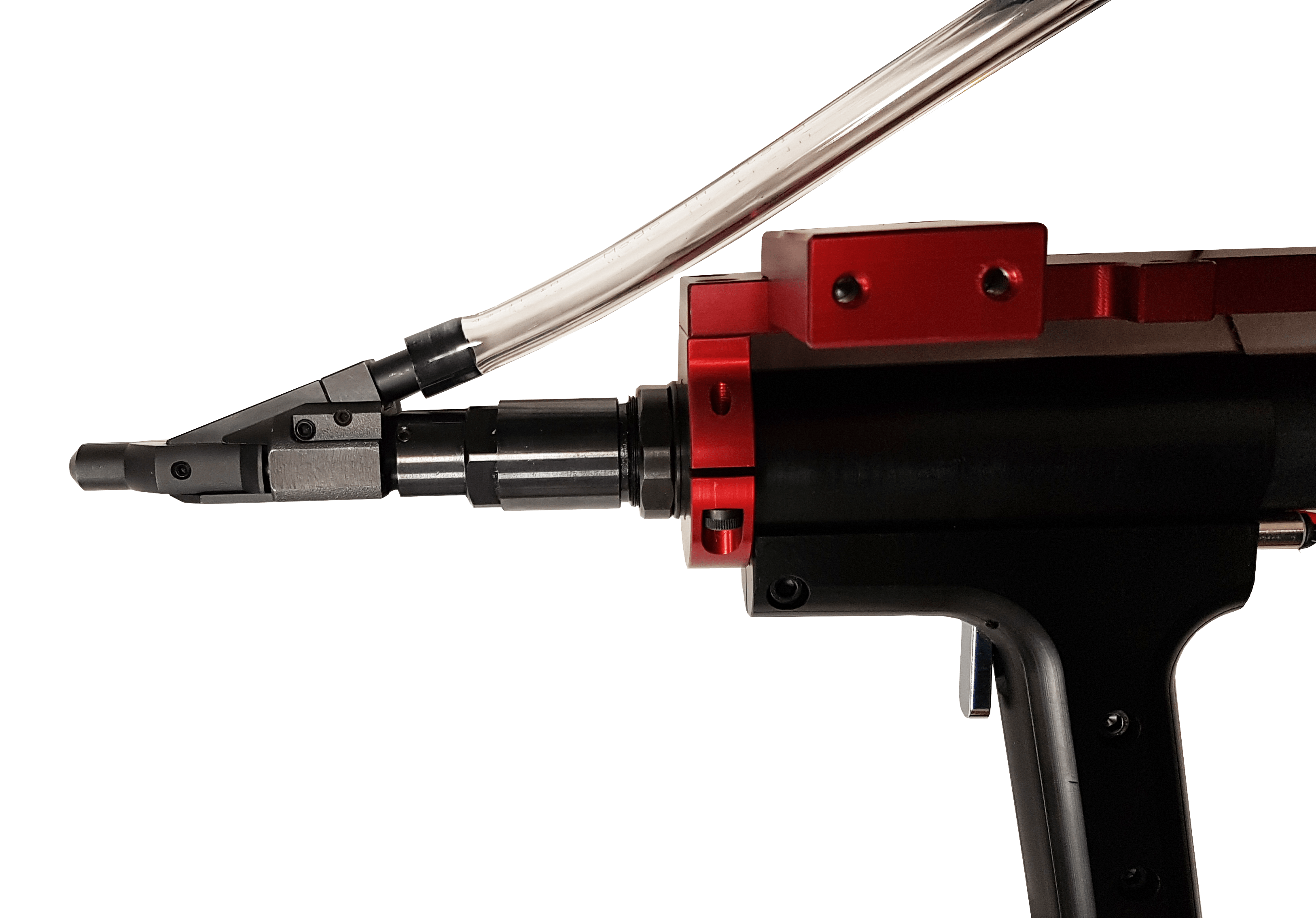

La vis est maintenue saillante dans le nez de vissage au niveau des mors par l'avance à une course intermédiaire de l'embout de vissage afin de faciliter l'épinglage sur la pièce.
L'outil auto advance est en capacité de transmettre des couples jusqu'à 16 Nm.
Compatibilité des vis :
La distribution de vis se fait par bol vibrant permettant ainsi de distribuer des vis de longueur de corps allant jusqu'à 30 mm avec un diamètre de tête jusqu'à 13 mm.

Vidéos

Services associés

Notre service SAV assure l'installation et l'assistance à la mise en service sur votre site.
