Bras de réaction au couple télescopique carbone DMFi 70/3000 D+

Code article 4-5300819

Bras de réaction au couple télescopique carbone DMFi 70/3000 D+

Code article 4-5300819

Conçu avec des tubes télescopiques inversés rigides en carbone le DMFi 70/3000 permet d'annihiler la réaction au couple jusqu'à 70 Nm et vous fait bénéficier d'avantages inégalés. Compact, léger, facile à installer et sans maintenance le DMFi 70/3000 procure aux opérateurs une souplesse et un confort d'utilisation extrême. Il est livré sans pince-outil.

Détails techniques

Couple maxi
70 Nm lbf.in
Charge maxi
8 kg lbs
Type d'installation / fixation
Sur plan de travail,
Aérienne
Course/Rayon d'action maximal
3000 mm inch
Diamètre outil mini
35 mm inch
Diamètre outil maxi
52 mm inch
Type de pince livrée
P2

Bénéfices

Ergonomique
  • Compact
  • Facile à installer
  • N'encombre pas le flux de production
Économique
  • Sans maintenance
  • Durée de vie accrue grâce à la fibre de carbone
Confort d'utilisation
  • Aucune inertie de mouvement et parfaite reprise du couple grâce à la légèreté et la rigidité de la fibre de carbone

Descriptif produit

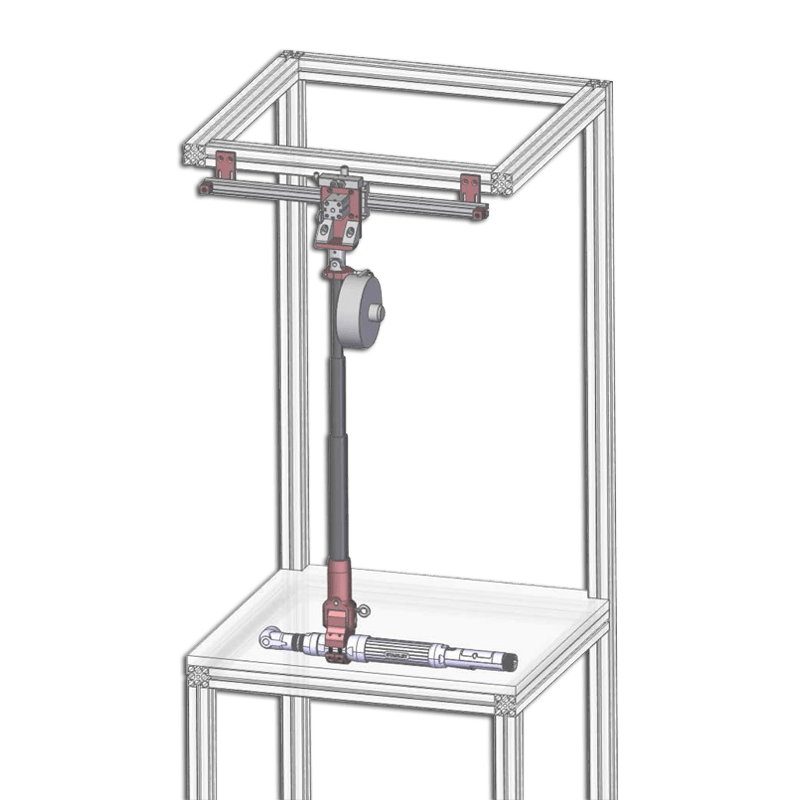

Suspendu sur châssis fixe ou sur rail l'utilisation du bras de réaction au couple DMFi 70/3000 est idéale sur les lignes de montage de véhicules, de moteurs ou de boîtes de vitesses.
De nombreuses géométries de pinces-outils sont disponibles pour les opérations de vissage vertical, frontal et latéral.

Ressources

3Plan

Thumbnail

Fichier CAO 3D - Bras de réaction au couple DMFI 70_3000 - 4-5200819

Source .stp

Télécharger le fichier au format zip

1Documentation commerciale

40038

Documentation systèmes de réaction au couple et contrôle de position - DOC.40038

La gamme la plus large et la plus complète du marché répond à vos demandes les plus variées et complexes

  •     Bras linéaires série BA
  •     Bras cartésiens série BA...C
  •     Bras articulés série BA...R
  •     Bras articulés série BA...G
  •     Bras télescopiques carbone série DMF/DMFI
  •     Applications spéciale DMF
  •     Bras suspendus série SLIDER/SLIDER BA/SLIDER BA...R
Télécharger le fichier au format pdf

2Documentation technique

Manuel d'utilisation bras de réaction au couple télescopiques carbone séries DMF 40437

Manuel d'utilisation bras de réaction au couple télescopiques carbone séries DMF / DMFi / DMF LPC / DMF LAPC – DOC.40437

- Informations
- Mise en service
- Réglages
- Utilisation
- Maintenance
- Sécurité
- Standards
- Annexes

Télécharger le fichier au format pdf
