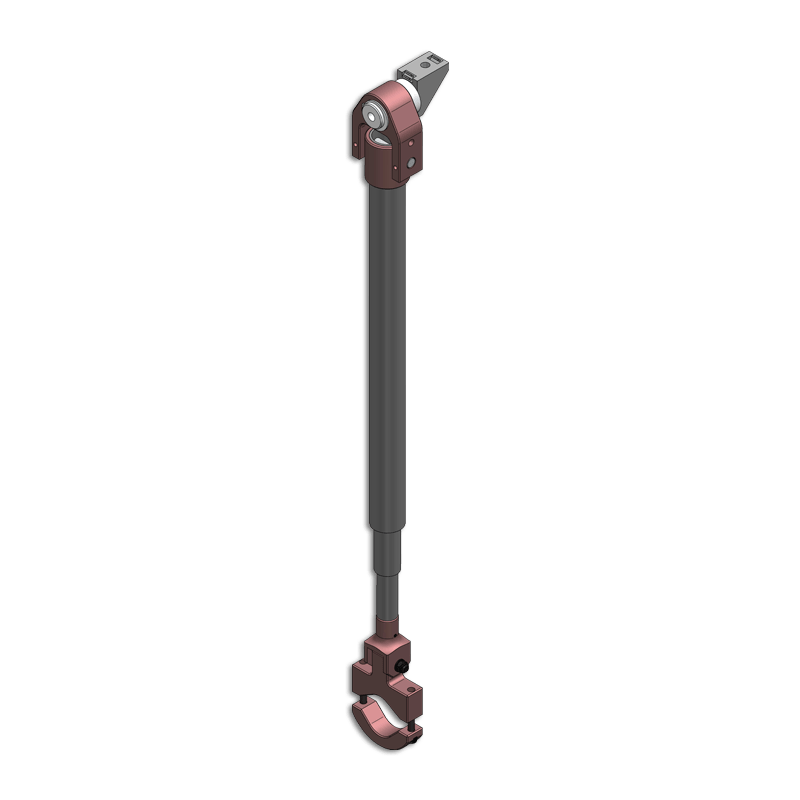

Bras de réaction au couple télescopique carbone DMF 30/2500 LS D

Code article 4-5300857

Bras de réaction au couple télescopique carbone DMF 30/2500 LS D

Code article 4-5300857

Doté d'un tube carbone supplémentaire par rapport au modèle standard, le bras de réaction télescopique grande course DMF 30/2500 LS est plus compact en position repos que le modèle standard tout en conservant les avantages inégalés des bras télescopiques en fibre de carbone. Il est livré avec une pince-outil  P1.

Détails techniques

Couple maxi
30 Nm lbf.in
Charge maxi
4 kg lbs
Type d'installation / fixation
Sur plan de travail,
Aérienne
Course/Rayon d'action maximal
2500 mm inch
Diamètre outil mini
28 mm inch
Diamètre outil maxi
52 mm inch
Type de pince livrée
P1

Bénéfices

Ergonomique
  • Compact
  • Facile à installer
  • N'encombre pas le flux de production
Économique
  • Sans maintenance
  • Durée de vie accrue grâce à la fibre de carbone
Confort d'utilisation
  • Aucune inertie de mouvement et parfaite reprise du couple grâce à la légèreté et la rigidité de la fibre de carbone

Descriptif produit

Suspendu sur châssis fixe ou sur rail, l'utilisation du bras de réaction au couple télescopique DMF 30/2500 LS est idéale sur les lignes de montage de véhicules, de moteurs, de boîtes de vitesses.
De nombreuses géométries de pinces-outils sont disponibles pour les opérations de vissage vertical, frontal et latéral.

Conçu avec des tubes télescopiques rigides en carbone le DMF 30/2500 LS permet d'annihiler la réaction au couple jusqu'à 30 Nm et vous fait bénéficier d'avantages inégalés. Compact, léger, facile à installer et sans maintenance le DMF 30/2500 LS procure aux opérateurs une souplesse et un confort d'utilisation extrême.

Il est livré avec une pince-outil P1.

Ressources

1Documentation commerciale

40038

Documentation systèmes de réaction au couple et contrôle de position - DOC.40038

La gamme la plus large et la plus complète du marché répond à vos demandes les plus variées et complexes

  •     Bras linéaires série BA
  •     Bras cartésiens série BA...C
  •     Bras articulés série BA...R
  •     Bras articulés série BA...G
  •     Bras télescopiques carbone série DMF/DMFI
  •     Applications spéciale DMF
  •     Bras suspendus série SLIDER/SLIDER BA/SLIDER BA...R
Télécharger le fichier au format pdf

2Documentation technique

Manuel d'utilisation bras de réaction au couple télescopiques carbone séries DMF 40437

Manuel d'utilisation bras de réaction au couple télescopiques carbone séries DMF / DMFi / DMF LPC / DMF LAPC – DOC.40437

- Informations
- Mise en service
- Réglages
- Utilisation
- Maintenance
- Sécurité
- Standards
- Annexes

Télécharger le fichier au format pdf
