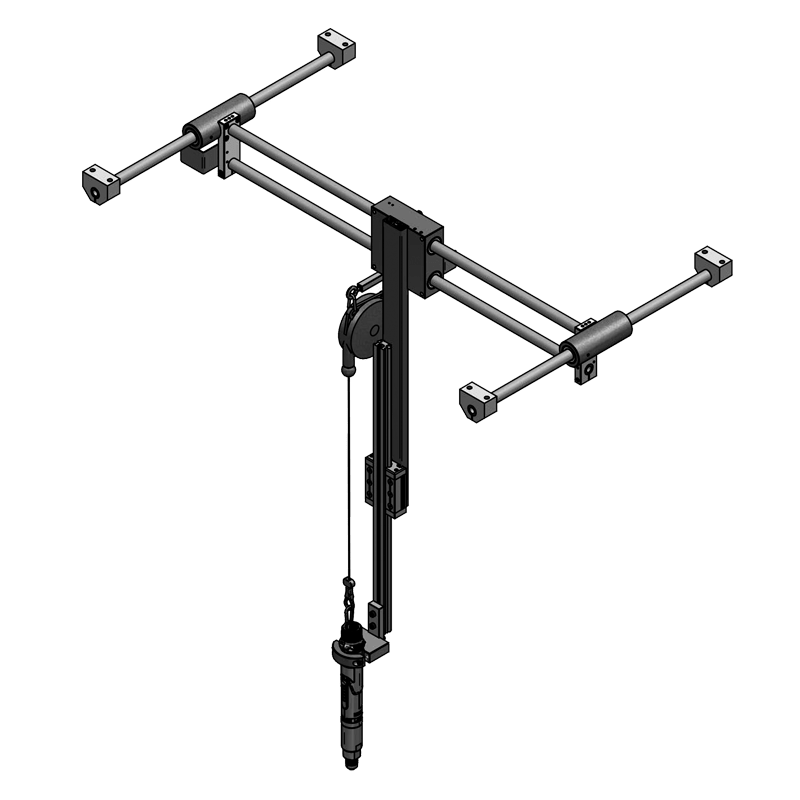

Bras de réaction au couple suspendu SLIDER 15 cartésien 300

Code article 4-5283198

Bras de réaction au couple suspendu SLIDER 15 cartésien 300

Code article 4-5283198

Suspendu au poste de travail le bras SLIDER 15 cartésien 300 est très souple d'utilisation. Il est idéal pour les petits couples de serrage et n'encombre pas votre poste de travail. L'option rail transversal accroît son rayon d'action. Plusieurs bras de réaction au couple suspendus peuvent être installés sur le même poste sans l'encombrer.

Détails techniques

Couple maxi
15 Nm lbf.in
Charge maxi
2 kg lbs
Type d'installation / fixation
Aérienne
Course/Rayon d'action maximal
400 mm inch
Course verticale
472 mm inch
Type de pince livrée
Axiale

Bénéfices

Confort
Aussi souple qu'un équilibreur grâce à ses deux cardans
Ergonomie
Facile à installer et compact, il n'encombre pas le poste de travail
Productivité
Suivi souple et précis du flux de production grâce à son montage sur un rail transversal

Descriptif produit

Idéal pour le vissage vertical jusqu'à 15 Nm le SLIDER cartésien 300 est la réponse aux postes de travail exigus et encombrés.
Suspendu sur un châssis fixe ou guidé via un rail, il libère l'espace de travail.
Facile à installer et compact, les opérations de vissage sont fluides et le confort des opérateurs optimisé.
Relié à un rail horizontal il devient la solution ergonomique idéale sur ligne d'assemblage.

Ressources

1Documentation commerciale

40038

Documentation systèmes de réaction au couple et contrôle de position - DOC.40038

La gamme la plus large et la plus complète du marché répond à vos demandes les plus variées et complexes

  •     Bras linéaires série BA
  •     Bras cartésiens série BA...C
  •     Bras articulés série BA...R
  •     Bras articulés série BA...G
  •     Bras télescopiques carbone série DMF/DMFI
  •     Applications spéciale DMF
  •     Bras suspendus série SLIDER/SLIDER BA/SLIDER BA...R
Télécharger le fichier au format pdf

2Documentation technique

40438

Manuel d'utilisation- Bras de réaction au couple suspendus séries SLIDER – DOC.40438

- Informations
- Mise en service
- Réglages
- Utilisation
- Maintenance
- Sécurité
- Standards
- Annexes

Télécharger le fichier au format pdf
