Système de nettoyage automatisé Hélico

Système de nettoyage automatisé Hélico

Vous désirez augmentez l'autonomie de votre machine tout en améliorant les conditions de travail de vos opérateurs ? Utilisez le système unique de nettoyage automatisé Hélico afin d'évacuer  automatiquement, et sans aucune intervention de l'opérateur, les copeaux et le lubrifiant présents sur la pièce usinée, les outillages et la table machine !!!

Bénéfices

Productivité
  • Évacuation automatique et sans aucun arrêt machine, des copeaux et du lubrifiant présents sur la pièce à usiner, les outillages et la table machine.
Économie de temps
  • Nettoyage des pièces entre deux cycles d'usinage grâce à l'Hélico qui sera pris automatiquement dans le magasin d'outils.
  • Plus besoin d'ouvrir les portes du centre d'usinage  pour les opérations de nettoyage.
Confort de travail
  • Prise automatique de l'Hélico dans le magasin d'outils (attachement de 20 mm de diamètre)
  • Sécurisation du poste de travail car les opérateurs ne subiront plus de projections de lubrifiant et de copeaux grâce à l'Hélico qui s'utilise portes fermées.

Descriptif produit

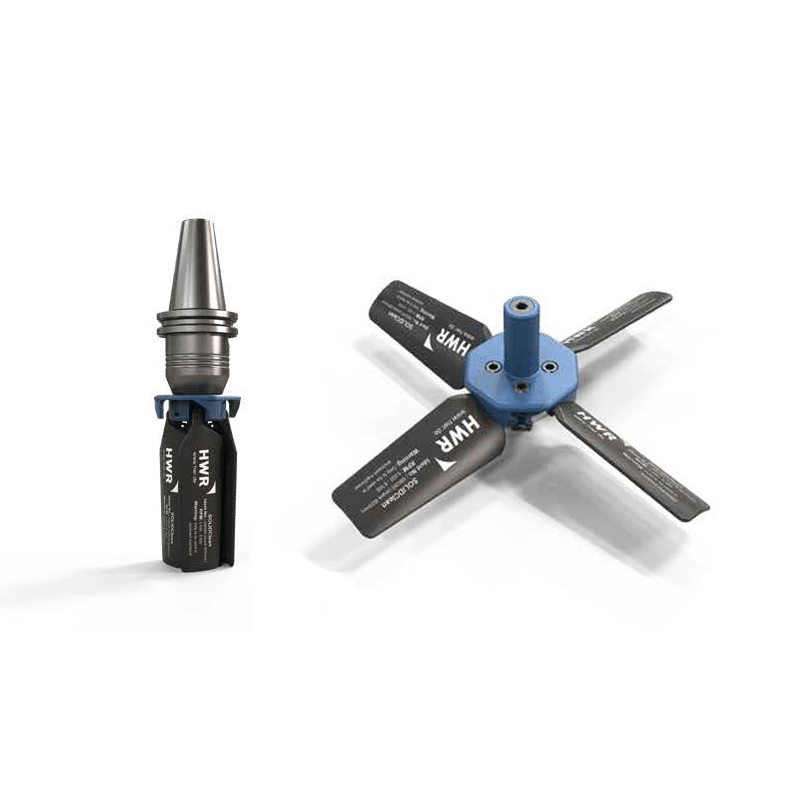

L'Hélico est un appareil que l'on loge dans un porte-pinces de 20 mm de diamètre.
Cet ensemble est ensuite placé dans le magasin d'outils dans un centre d'usinage cartérisé.
Géré comme n'importe quel outil et sans intervention de l'opérateur, il permet d'évacuer les copeaux et le lubrifiant de la pièce usinée par un mouvement de rotation de 4 pales.

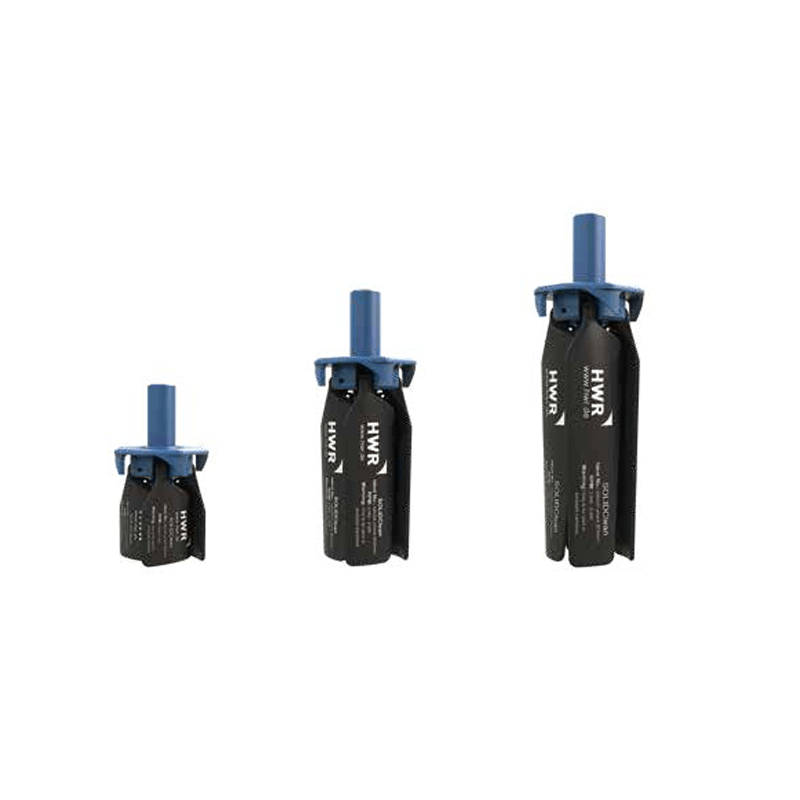

3 modèles sont disponibles :
- Hélico de 160 mm de diamètre avec arrosage central pour une plage d'utilisation de 6000 à 12000 Trs/mn.
- Hélico de 260 mm de diamètre avec arrosage central pour une plage d'utilisation de 5000 à 8000 Trs/mn.
- Hélico de 330 mm de diamètre pour une plage d'utilisation de 3000 à 8000 Trs/mn.

Lors de la rotation, la distance entre les pales et la pièce à nettoyer devra être d'environ 100 / 150 mm.

En évitant les projections de copeaux et de lubrifiant, les conditions de sécurité et d'hygiène des opérateurs sont bien meilleures qu'avec les soufflettes.
L'Hélico permet d'économiser du temps en automatisant la phase de nettoyage.
Avec l'Hélico, le nettoyage peut faire partie intégrante du cycle d'usinage d'une pièce grâce à la programmation.

N'hésitez pas à nous solliciter pour un essai au sein de votre atelier !!!
