Micro-fraises CBN et PCD pour l'usinage du carbure

Micro-fraises CBN et PCD pour l'usinage du carbure

Les micro-fraises CBN et PCD NS TOOL vous permettent de repousser les limites de l'usinage.
Que ce soit pour usiner du carbure ou réaliser des états de surface poli-miroir sans reprise manuelle, découvrez de nouveaux horizons et de nouveaux marchés possibles !

Contactez-nous
Bénéfices Descriptif produit Vidéos Produits associés Services associés Ressources Questions fréquentes

Bénéfices

Productivité
Finition du moule directement sur machine grâce à la grande durée de vie et à la précision des outils PCD qui génèrent des états de surface polyglass.
Performance
Usinage du carbure grâce à la dureté des outils PCD et CBN.
Tranquillité d'esprit
Technologie testée sur machine au centre d'essai du fabricant NS TOOL.

Descriptif produit

Les micro-fraises CBN et PCD permettent d'usiner des matériaux très durs tels que les carbures. Ces outils performants vous permettont d'envisager de nouvelles possibilités deconception et de processus de fabrication.

NS TOOL propose la plus grande gamme de micro-fraises CBN et PCBdu marché.
Plusieurs possibilités s'offrent à vous :

Les outils CBN ont une durée de vie 4 à 5 fois supérieures à des micro-fraises carbure dans des conditions d'usinage de matériaux trempés.
Cette grande résistance vous permet d'éviter les changements d'outils et les reprises d'usinage.
La gamme de fraises CBN se décline ainsi :

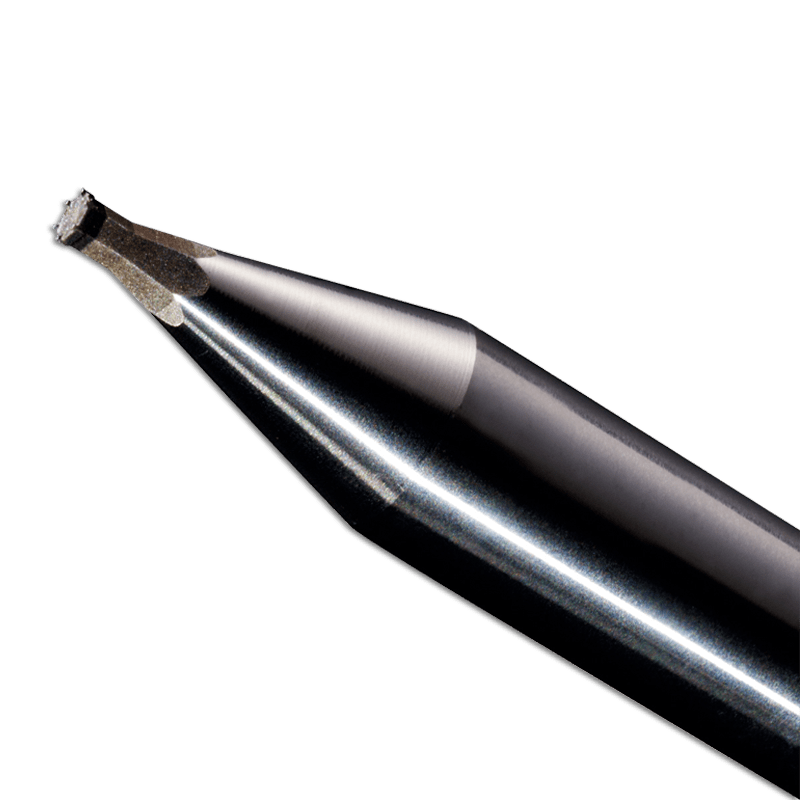

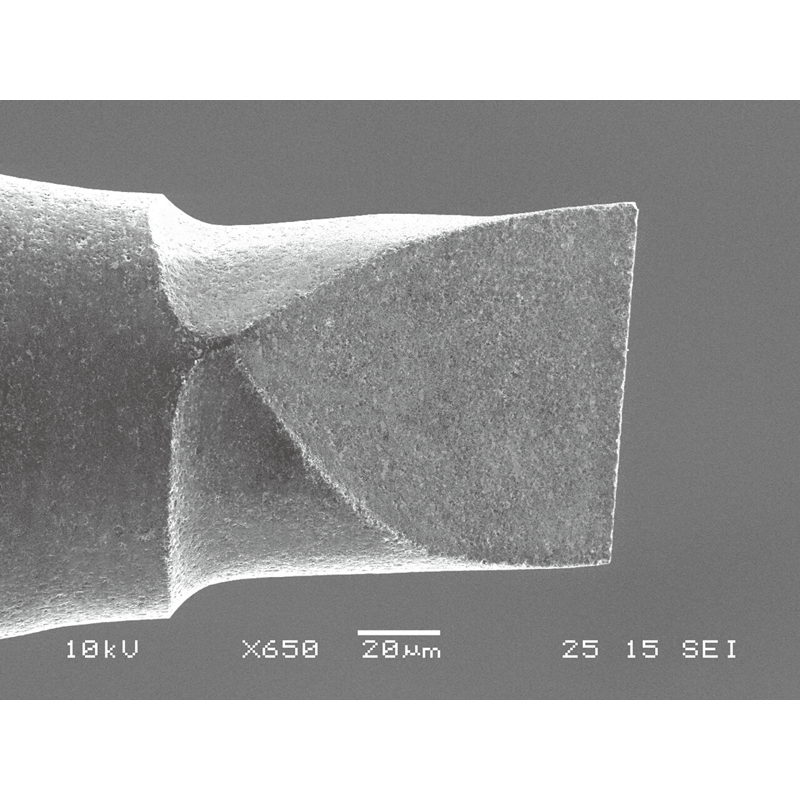

Fraises droites commençant à un diamètre de 0,03 mm (micro-fraise CBN hémisphérique SMZ120).

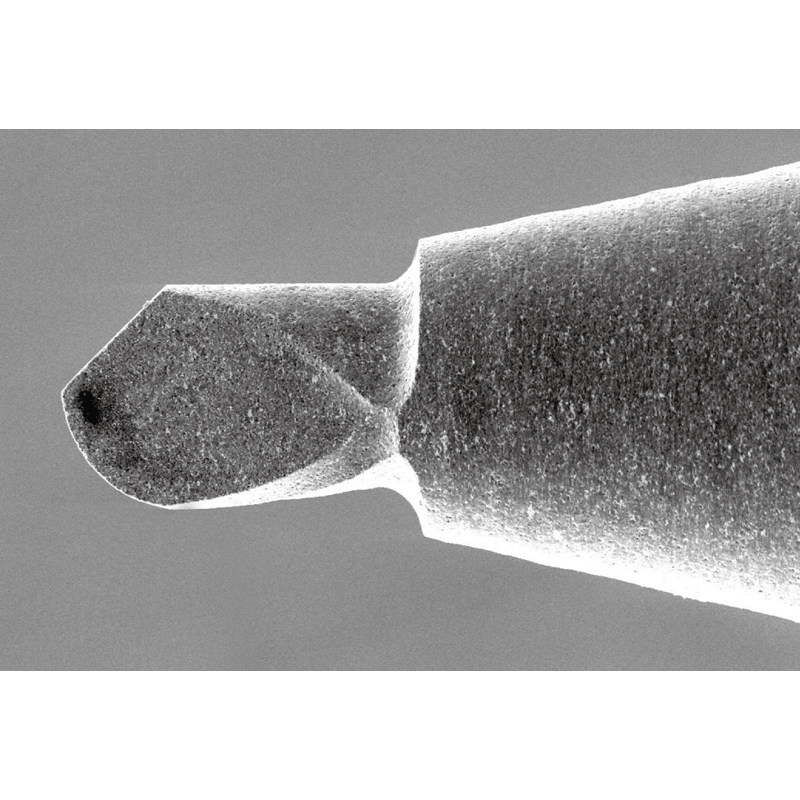

Fraises hémisphériques débutant à un diamètre de 0,02 mm (micro-fraise CBN hémisphérique SMB120).

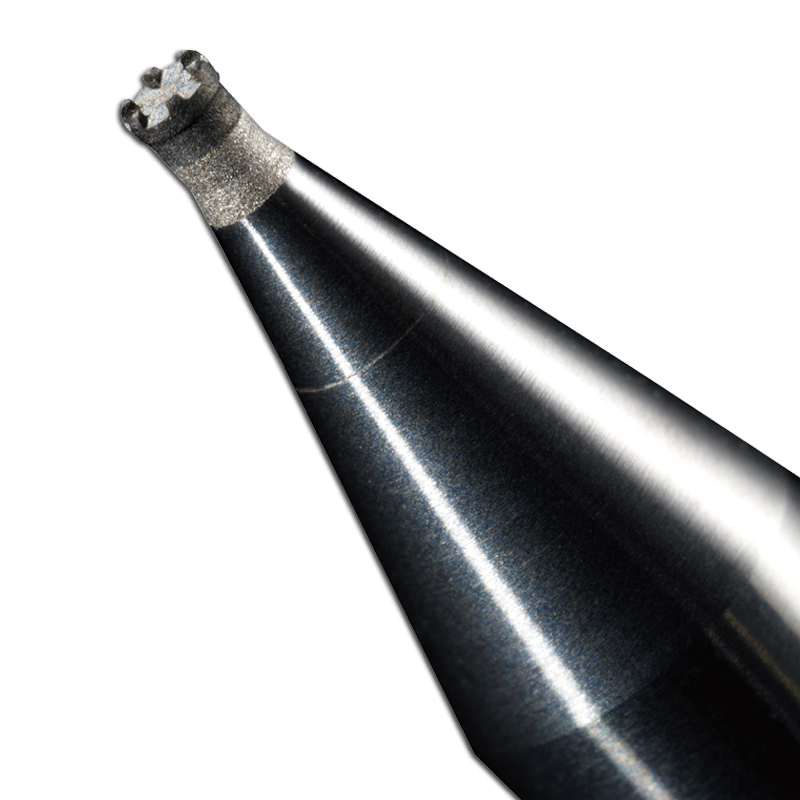

Fraises toriques avec des rayons commençant à 0,02 mm (micro-fraise CBN toriques SSR200).

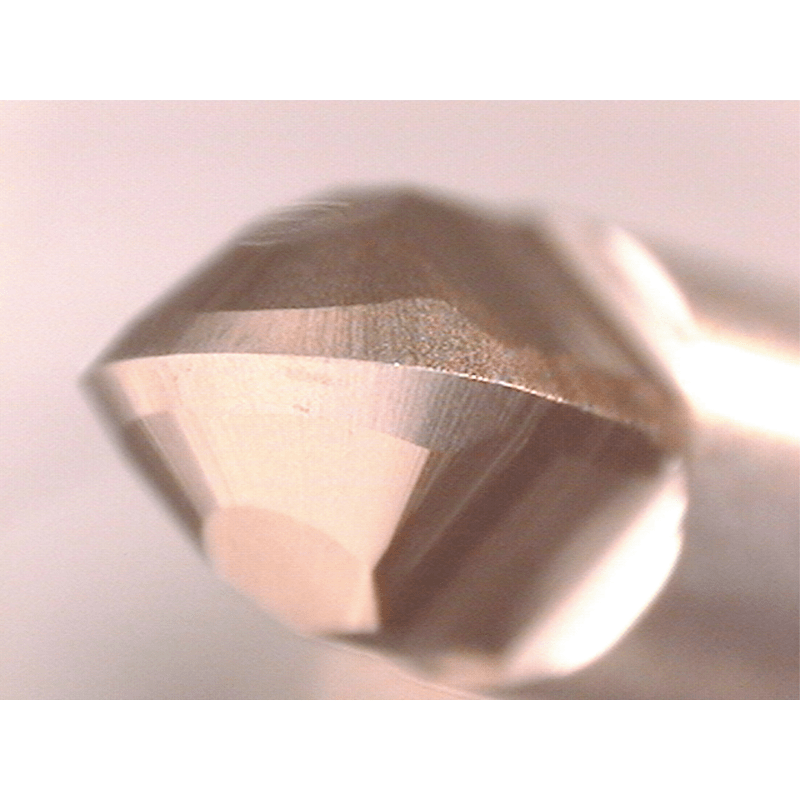

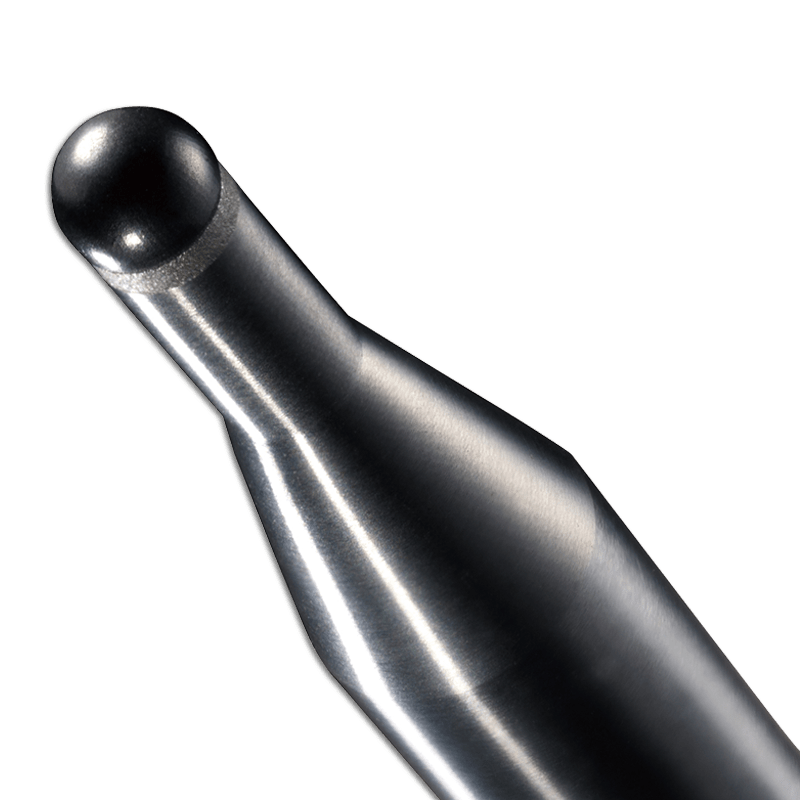

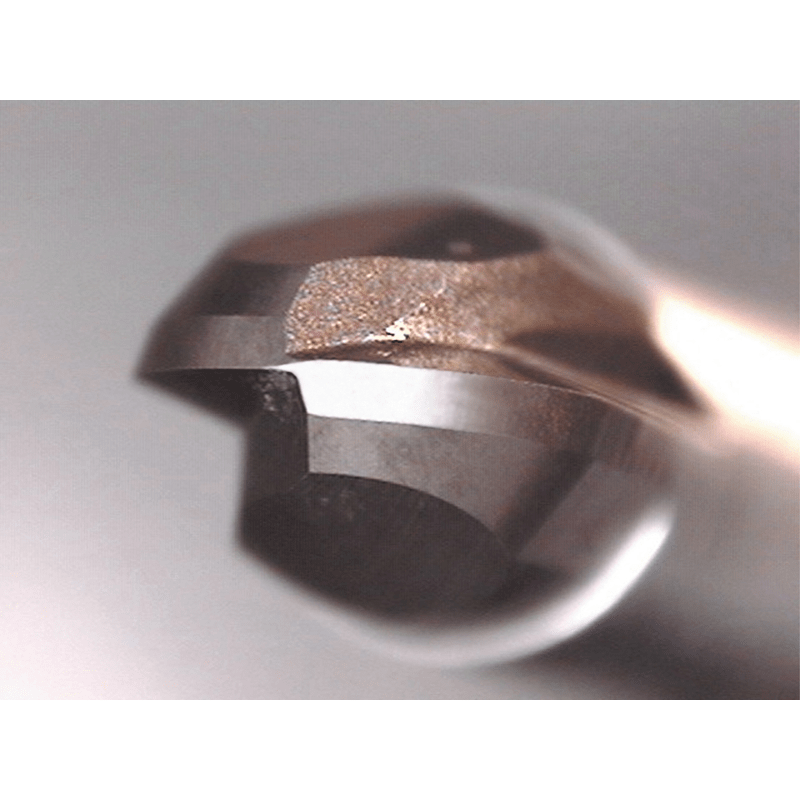

Les micro-fraises PCD NS TOOL ont une longévité incroyable avec un taux d'usure de l'ordre du micron. Avec ces outils coupants, il vous est possible d'obtenir des états de surface poli-miroir sans polissage manuel (micro-fraise PCD hémisphérique PCDRB).

Vidéos

Chaîne Youtube

Produits associés

Services associés

Accompagnement par notre ingénieur pour les essais de fraises CBN et PCD, étude de pièce, choix d'outils, stratégie de parcours, soutien sur site.

Ressources

1Documentation commerciale

Couverture catologue outils coupants 10066

Documentation - Micro-forets et Micro-fraises NS TOOL - DOC.10066

Vous trouverez dans ce catalogue un descriptif complet des micro-forets et des micro-fraises NS TOOL avec les dimensions, les caractéristiques, les conditions de coupe et les codes DOGA pour faciliter vos commandes.
- Micro-fraises avec insert CBN
- Micro-fraises avec insert PCD
- Micro-fraises avec insert MCD
- Micro-fraises revêtues diamant
- Micro-fraises revêtues DLC pour cuivre
- Micro-fraises revêtues Mugen
- Micro-fraises revêtues Mugen Premium
- Micro-fraises droites revêtues Mugen
- Micro-fraises droites revêtues Mugen Premium
- Micro-fraises toriques revêtues Mugen
- Micro-fraises toriques revêtues Mugen Premium
- Micro-fraises hémisphériques revêtues Mugen
- Micro-fraises hémisphériques revêtues Mugen Premium
- Micro-fraises de forme et à fileter
- Micro-fraises < à 0,1 mm
- Micro-fraises droites non revêtues
- Micro-fraises droites revêtues DLC
- Micro-fraises hémisphériques non revêtues
- Micro-fraises hémisphériques revêtues DLC
- Micro-foret

Télécharger le fichier au format pdf

Questions fréquentes

Quelles sont les étapes préalables à l'utilisation d'une micro-fraise PCD pour obtenir un état de surface poly-miroir ?

1- Ébaucher avec une micro-fraise carbure
2- Faire une semi-finition avec une micro-fraise CBN
3- Faire une finition avec une micro-fraise hémisphérique PCDRB

Faut-il une broche qui tourne très vite pour usiner avec des micro-outils CBN et PCD ?

Plus que la vitesse, la précision de l'axe Z de la broche inférieure à 5 microns est indispensable. Il faut également un porte-outil avec un faux-rond inférieur de3 microns à la pointe de l'outil. Enfin une lubrification à base d'huile entière est indispensable.

Faut-il que la machine-outil soit dans un local climatisé pour réaliser des états de surface poly-miroir ?

Le local climatisé est idéal. à défaut, il faut limiter les écarts thermiques en aménageant un environnement de protection autour de la machine.

Les outils CBN sont-ils rentables ?

Les outils CBN sont rentablespour au moins 2 raisons :
Leur durée de vie est équivalente à environ 5 fois celles d'une fraise carbure.
Vous vous affranchissez des arrêts machine pour les changements d'outil
