Fraises carbure monoblocs pour l'usinage du titane

Fraises carbure monoblocs pour l'usinage du titane

Les fraises KYOCERA SGS hautes performances ont une géométrie anti-vibratoire brevetée et un revêtement adaptés à l'usinage des alliages en titane. Vous trouverez facilement l'outil le mieux adapté à votre application grâce à une matrice de choix claire. Nous disposons en stock de fraises adaptées aux applications du secteur aéronautique.

Bénéfices

Productivité
Optimisation des conditions de coupe et augmentation de la durée de vie des outils lors de l'usinage du titane grâce à leurs géométries anti-vibratoire.
Adaptée à l'aéronautique
Les principaux rayons utilisés dans le secteur de l'aéronautique sont disponibles.
Tranquillité d'esprit
Longue expérience de la société KYOCERA SGS dans l'usinage de matériaux aéronautiques et médicaux.

Descriptif produit

Les fraises hautes performances KYOCERA SGS sont des outils conçus pour limiter au maximum les vibrations lors de l'usinage.
Elles sont équipées d'une hélice à pas décalé dont le brevet a été  déposé par KYOCERA SGS en 2000. Cette innovation a ensuite été reprise par de nombreux fabricants.
Cette technologie a été spécialement conçue pour usiner les matériaux difficiles comme les alliages en titane.

Vous trouverez dans la gamme KYOCERA SGS des outils optimisés pour les opérations que vous avez à effectuer :

Série 33
Les fraises de la série 33 ont été conçues pour le rainurage sur 1xD de hauteur. L'hélice variable et le pas décalé fractionnent le copeau et l'âme amincie et favorisent ainsi son évacuation. Ces outils bénéficient d'un très bon rapport qualité/prix.

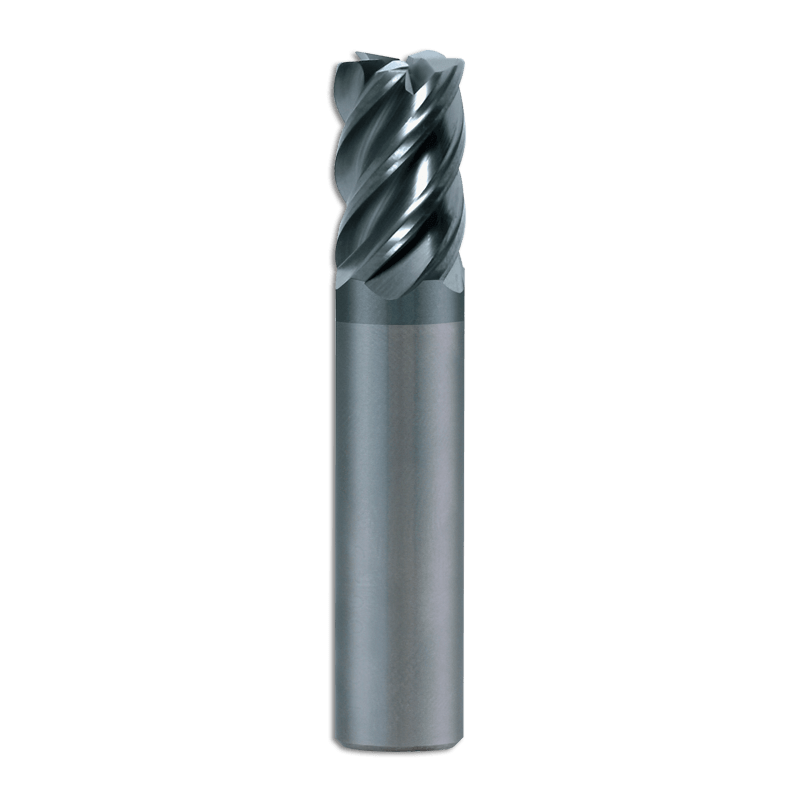

Série Z CARB HPR
Les fraises de la série Z Carb HPR sont les derniers modèles développés par SGS. Elles ont été spécialement conçues pour usiner le titane. Cette série vous permettra de sélectionnerdes avances importantes avec de grands engagements en contournage grâce à l'ergonomie à5 dents de ces fraises.
Le dernier revêtement nano composite TM développé par SGS confère à la Z Carb HPR une très grande durée de vie.

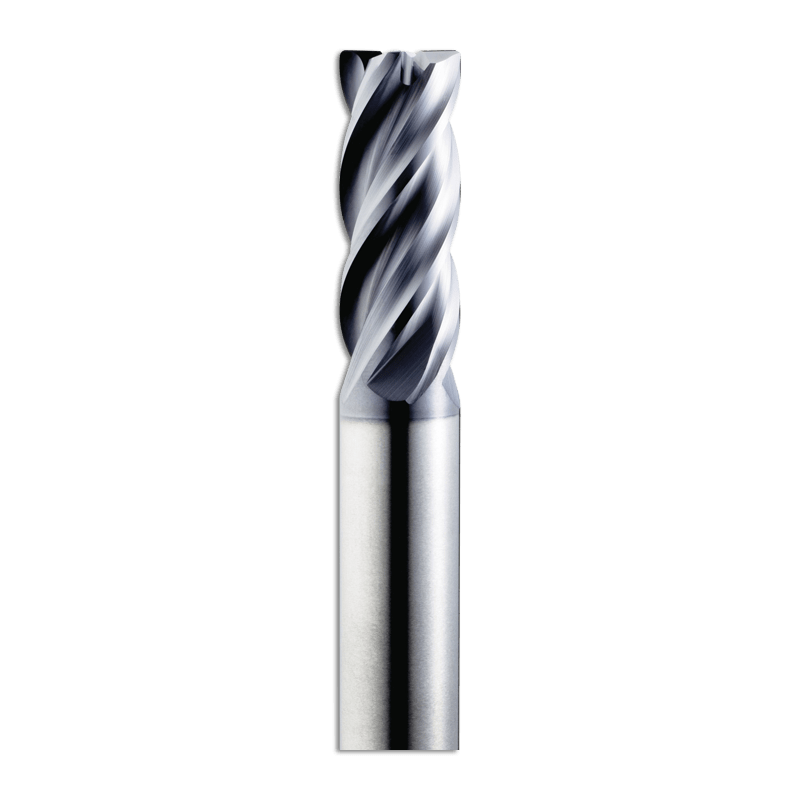

Série Z CARB AP
Les fraises de la sérieZ CARB AP sont polyvalentes. Elles vous permettront de réaliser aussi bien du rainurage que du contournage grâce à leurs4 dents avec hélice et à leur angle de coupe variable.

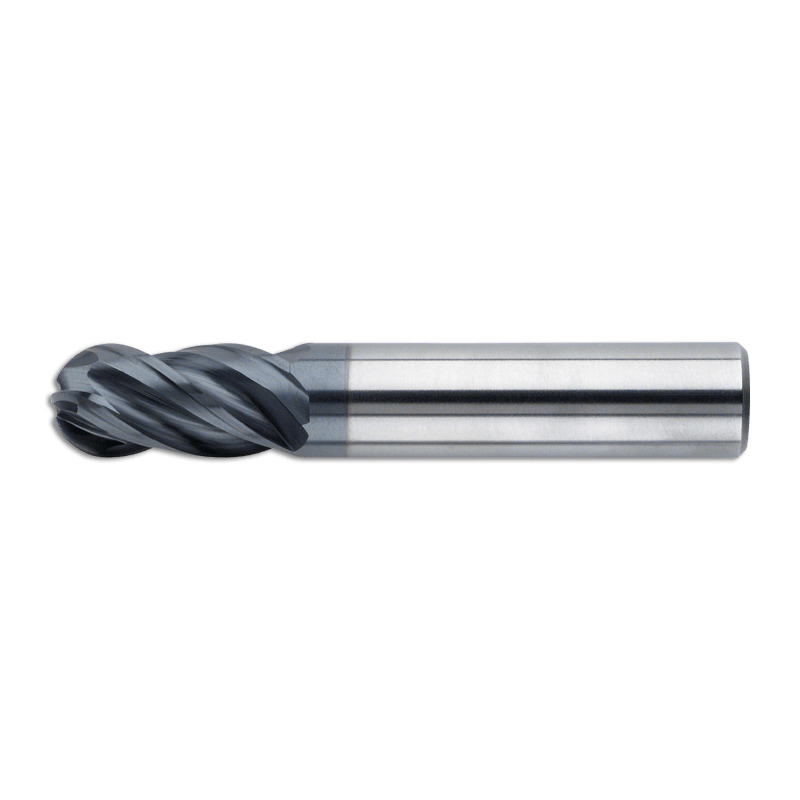

Série Z CARB MB
Les fraises de la série Z CARB MB présentent tous les avantages de la géométrie des modèles Z Carb appliqués aux fraises hémisphériques, avec leurs 4 dents à hélices variables.

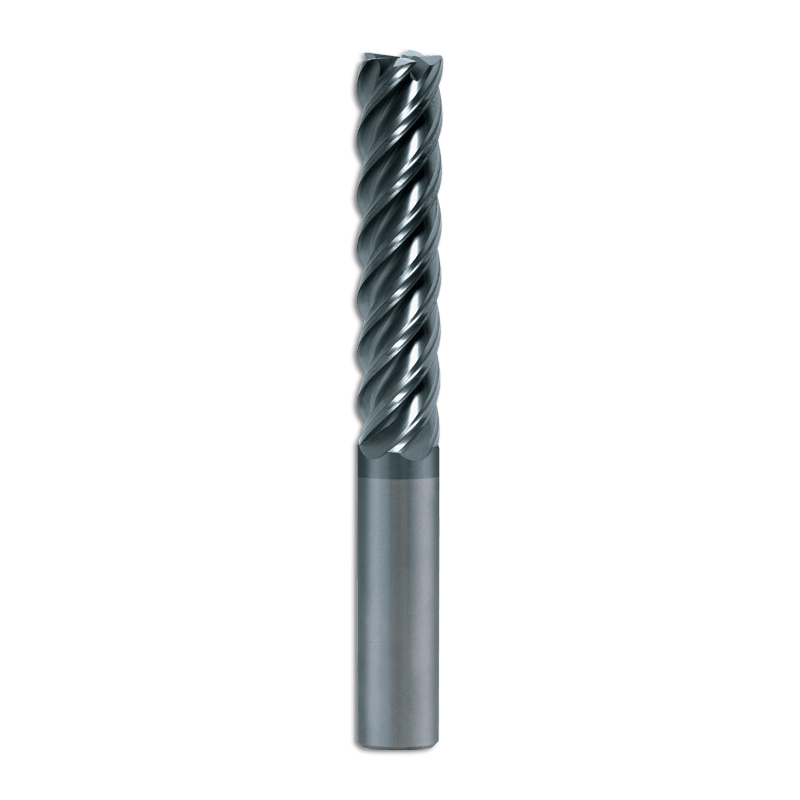

Série V Carb 55
Les fraises de la série V Carb 55 sont idéales pour réaliser de bons états de surface en finition grâce à une forte hélice, à 5 dents et à 3 hauteurs de coupe différentes en standard.

Série T Carb
Les fraises de la série T Carb  ont été conçues pour l'usinage du titane en trochoïdal.

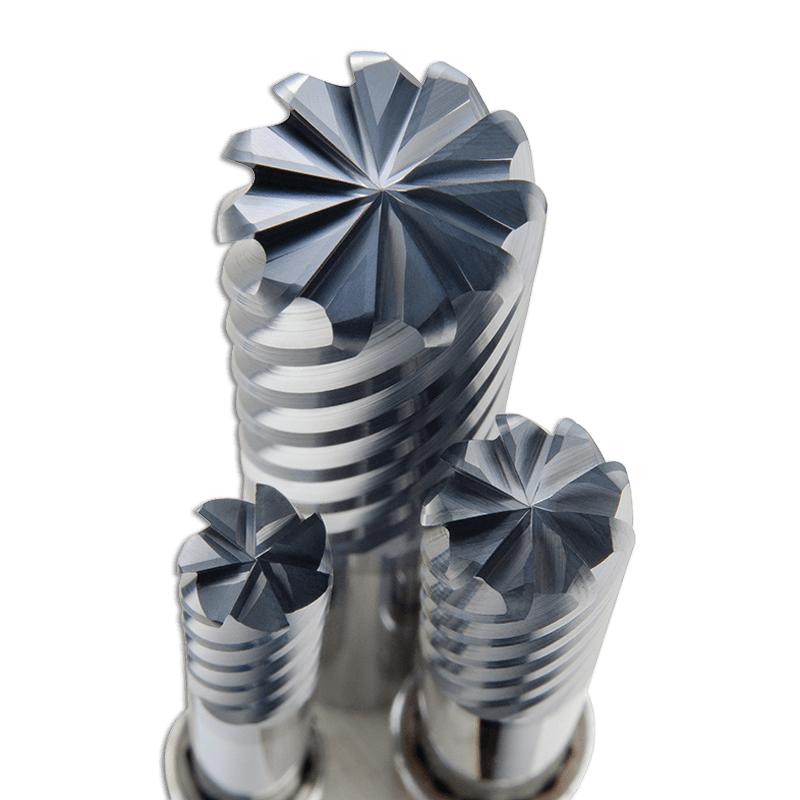

Série Multi Carb 66 66 MCR
Ces fraises multi-dents (7, 9, et 11 dents droites et toriques) permettent d'obtenir d'excellents états de surface avec des avances importantes.

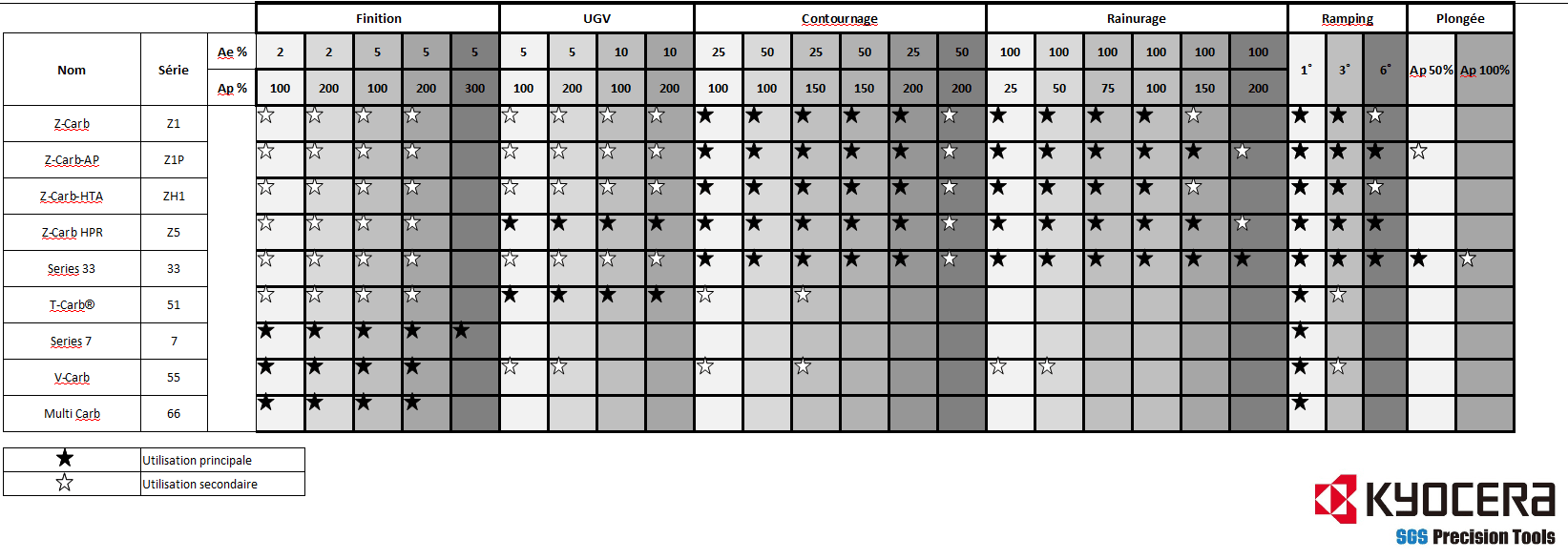

Matrice d'application pour l'usinage du titane :



Matrice d'application pour l'usinage du titane :

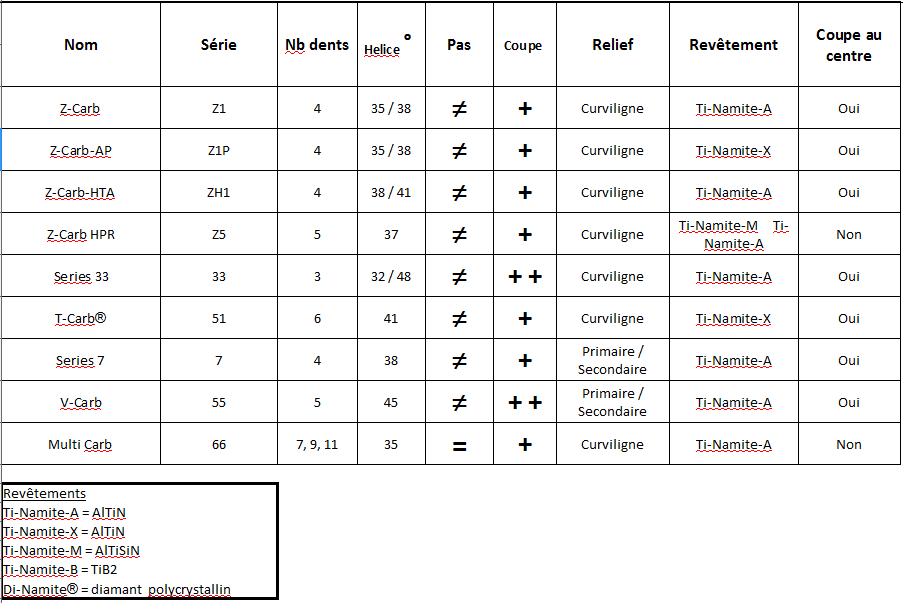

Caractéristiques techniques des fraises pour l'usinage du titane :

Caractéristiques techniques des fraises pour l'usinage du titane :
