Fraises carbure monoblocs pour l'usinage des matériaux non ferreux

Fraises carbure monoblocs pour l'usinage des matériaux non ferreux

Les fraises KYOCERA SGS hautes performances ont une géométrie, un profil et un revêtement adaptés à l'usinage des matériaux non ferreux tels que les alliages légers. Vous trouverez facilement l'outil le plus adapté à votre application grâce à une matrice de choix claire.

Bénéfices

Productivité
  • Augmentation des avances et des conditions de coupe grâce au profil équilibré des outils 43 M.
  • Réduction du nombre de passes sur les finitions de paroi mince de grande hauteur : elles sont réalisées en une seule passe avec la fraise 43 APF !
  • Bonne évacuation du copeau grâce au polissage dans les goujures.
Economie d'énergie
  • Jusqu'à 20% de puissance de broche en moins à débit de copeaux équivalent avec les fraises 43 CB.
Rentabilité
  • Longue durée de vie des outils obtenue grâce à leur préparation d'arête et un listel fin mais d'épaisseur constante et revêtement TiB2.
Largeur de gamme
  • Large plage dimensionnelle avec détalonnage, bout plat, torique, hémisphérique, 2 - 3 et 4 dents, usinage sur 4 fois le diamètre.

Descriptif produit

Les fraises hautes performances KYOCERA SGS sont des outils conçus pour limiter au maximum les vibrations lors de l'usinage.
Elles sont équipées d'une hélice à pas décalé dont le brevet a été  déposé par KYOCERA SGS en 2000.
Cette innovation a ensuite été reprise par de nombreux fabricants.
Nous disposons en stock de grandes tailles et de  fraises adaptées aux applications du secteur de l'aéronautique.
Votre commande sera expédiée dans la journée depuis l'usine située au Royaume-Uni.

Vous trouverez des outils optimisés pour les opérations que vous souhaitez effectuer :

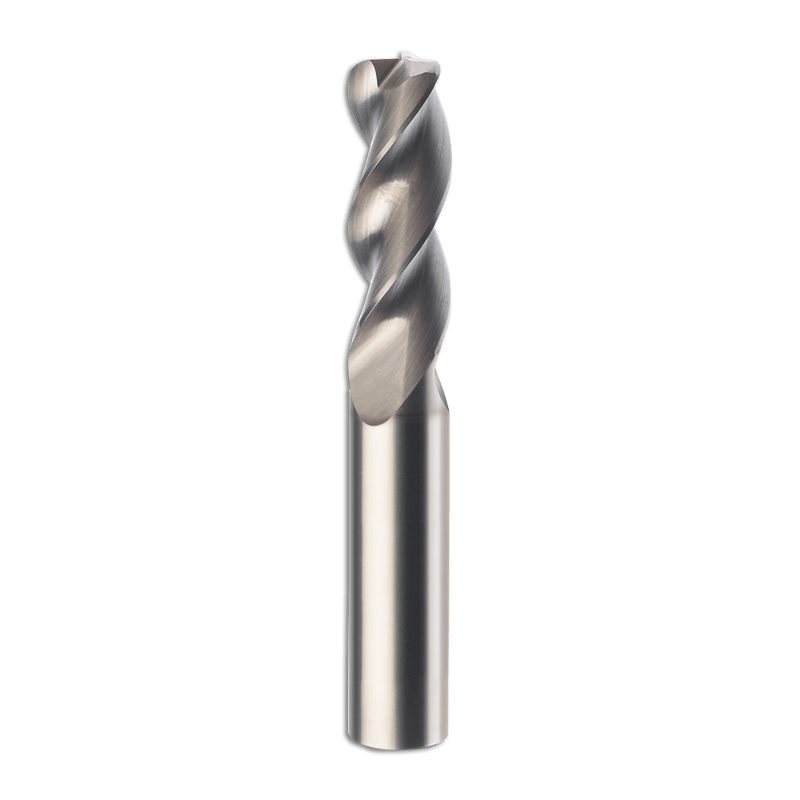

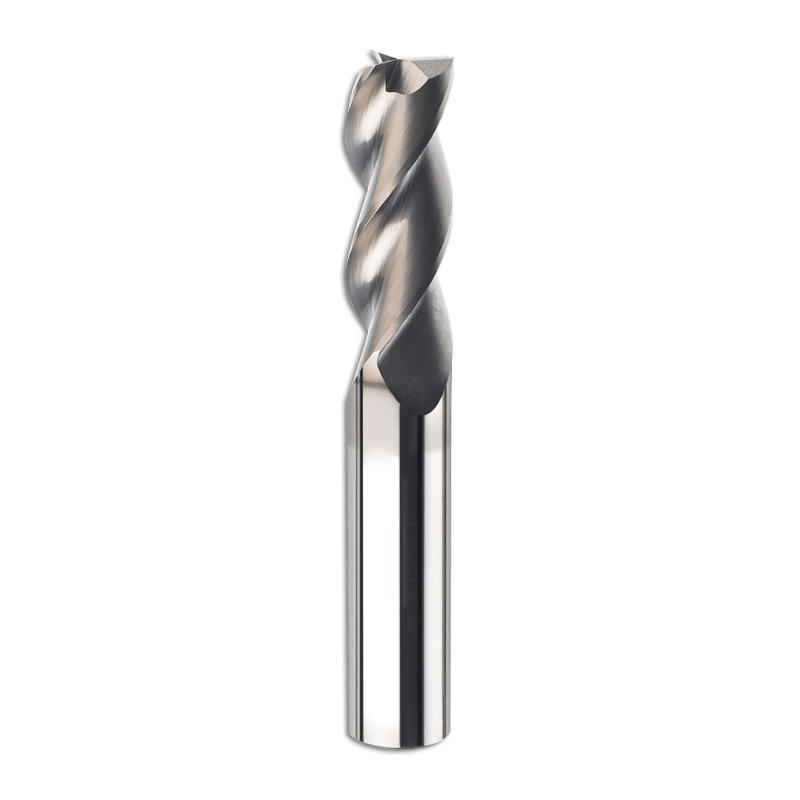

Série 43
Ces fraises sont équipées de 3 dents à profil équilibré. Elles permettent d'usiner à hautes vitesses de rotation et d'avances. L'efficacité de ces fraises est le résultat de la géométrie de leur conception. Elles pénètrent rapidement dans la matière en plongeant dans la pièce de manière axiale.
Les principaux rayons utilisés dans le secteur de l'aéronautique sont disponibles.

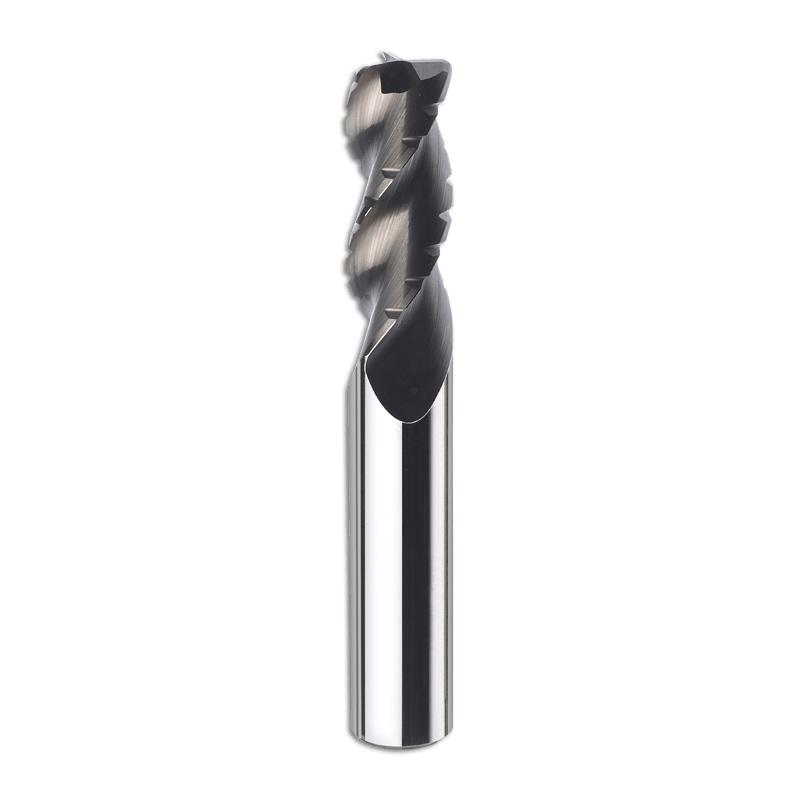

Série 43 CB
Le brise copeau de ces fraises permet de réduire de 20% la puissance de broche nécessaire par rapport à une fraise classique.

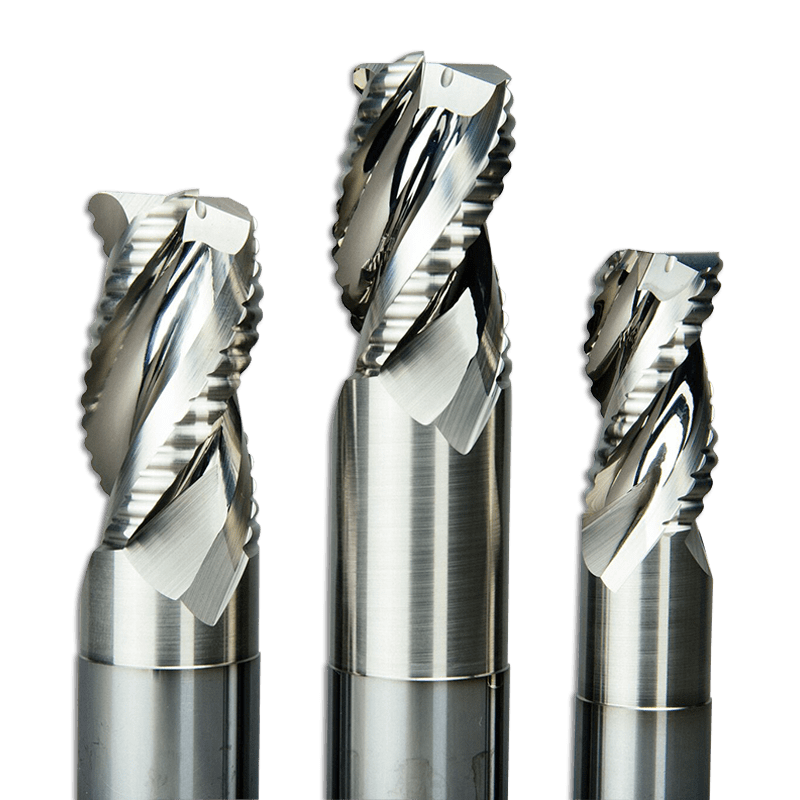

Série 43 APR
Les fraises de cette série (3 ou 4 dents) ont un des plus gros débits de copeaux de leur catégorie.
Il peut atteindre 12 litres par minute.
L'évacuation des copeaux  est optimale grâce à des trous d'huile et des goujures polies.
Ces fraises sont parfaitement adaptées à l'ébauche d'Isogrid et sont prioritairement destinées à des machines ayant une puissance de 30kW.

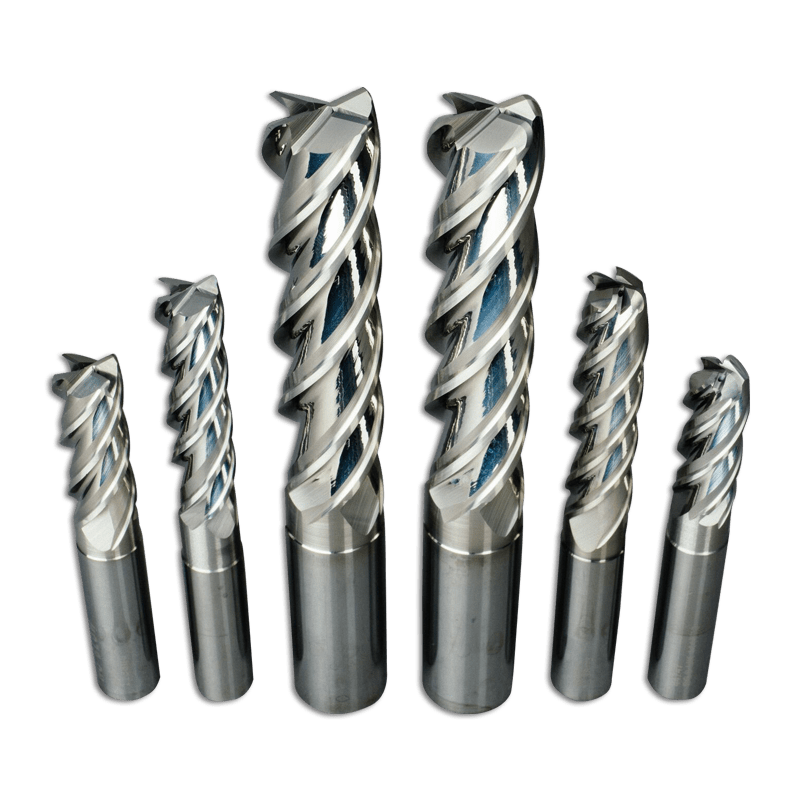

Série 43 APF
Les 4 dents à pas décalés de ces fraises rendent possible une finition de paroi mince de grande hauteur. Leur conception permet d'usiner des pièces jusqu'à 4 fois le diamètre en engagement axial.
Leur trou d'huile ainsi que les goujures polies permettent de réaliser des états de surface d'une qualité parfaite avant revêtement. Ces fraises sont parfaitement adaptées à la finition d'Isogrid.

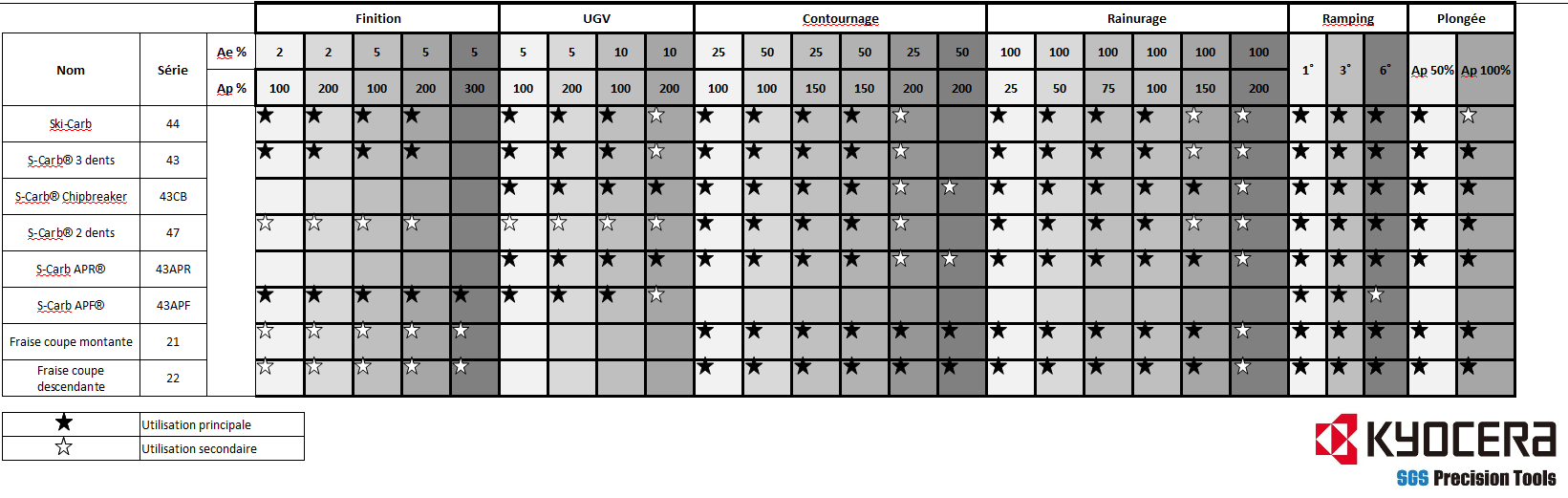

Matrice d'application pour l'usinage des matériaux non ferreux :

Matrice d'application pour l'usinage des matériaux non ferreux :

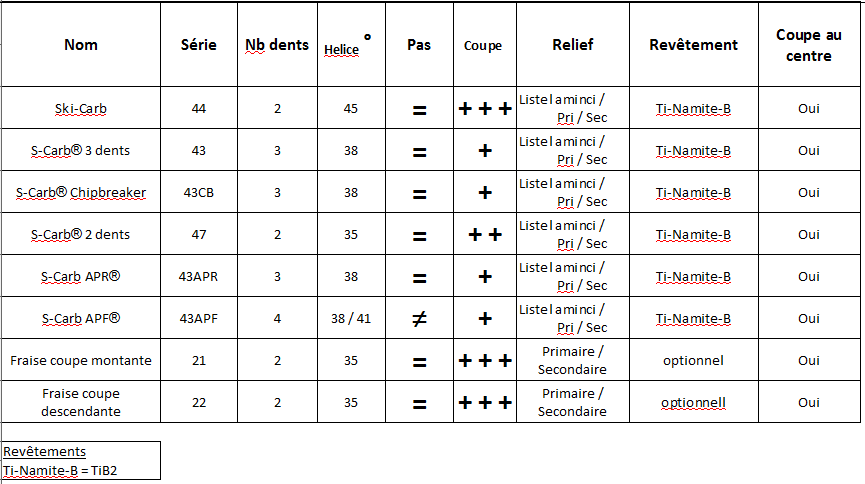

Caractéristiques techniques des fraises pour l'usinage des matériaux non ferreux :

Caractéristiques techniques des fraises pourl'usinage des matériaux non ferreux :
