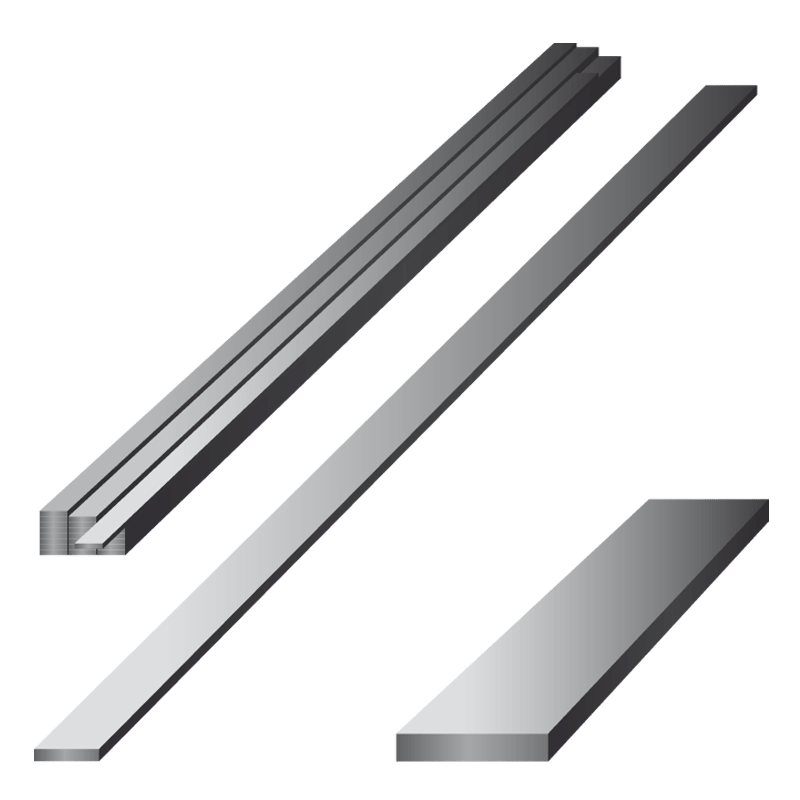

Plats rectifiés 4 faces GFS®

Plats rectifiés 4 faces GFS®

L'acier plat rectifié de précision réduit au minimum les temps d’usinage donc les coûts de fabrication. La valeur ajoutée de l'offre GFS® est de vous proposer des produits clé en main pour vous faire réaliser des économies.

Bénéfices de Plats rectifiés 4 faces GFS®

Économie de temps
  • Des temps d'usinage réduits
Productivité
  • Votre main d’œuvre qualifiée peut se consacrer à d'autres travaux
Disponibilité
  • Une gamme complète en stock
  • Des délais de livraison très courts

Descriptif de Plats rectifiés 4 faces GFS®

Les aciers plats rectifiés de précision GFS® sont prêts à être utilisés sans travaux préparatoires coûteux.
On les destinent principalement aux outils de découpage, poinçons, matrices, couteaux, éléments de moules, jauges de mesure, calibres, pièces d’usure, etc.
Ils sont livrés rectifiés sur les 4 faces avec des tolérances très précises.
Ces aciers acceptent la trempe à basse température et subissent de faibles déformations lors de la trempe.
Ils ont une grande résistance à l'usure.
L'adjonction de chrome permet un bon polissage, celle de tungstène améliore la trempabilité et donne une bonne ténacité.
La dureté de l'acier à l'état recuit est environ de 750N/mm2.
La dureté maximale que l'on puisse obtenir après traitement thermique est de 62 HRC.
Le cycle de trempe après préchauffage à 350°C environ continue par un palier à 500°C suivi par un chauffage lent jusqu'à 780°C-820°C avec un maintien en température de 20 à 60 mm selon la section.
La trempe se fait à l'huile ou en bain de sel à 200°C-250°C, les températures du revenu.

Produits associés

Ressources

1Documentation commerciale

Thumbnail

Documentation Aciers pré-usinés - DOC.10043

1. Aciers PS STUBS® Véritables
- Cotes métriques
- Cotes métriques par dixième
- Cotes anglaises
-Râteliers PS STUBS®
2. Plats rectifiés GFS®
- Cotes métriques

Télécharger le document au format pdf
Thumbnail

Bande dessinée GFS® - DOC.10158

-
Télécharger le document au format pdf

2Documentation technique

Thumbnail

Fiche technique Aciers 90MCWV5 GFS® - FT.10076

Analyses chimiques et traitements thermiques
Télécharger le document au format pdf

Questions fréquentes

Quelle est la dureté à l'état recuit de l'acier rectifié plat GFS® ?

La dureté à l'état recuit est de 80 daN/mm2 environ.

Quelle est la norme AFNOR de l'acier rectifié plat GFS® ?

Les plats rectifiés GFS®font partie de la famille des 90 MCWV5.

Quelle est la tolérance de l'acier rectifié plat GFS® sur l'épaisseur ?

La tolérance sur l'épaisseur est de 0 à +0,05 mm.

Quel est le type de rectification utilisé pour l'acier rectifié plat GFS® ?

Nos plats GFS®sont rectifiés avec une rectifieuse à meule tangente.
