Porte-outils de tours motorisés

Porte-outils de tours motorisés

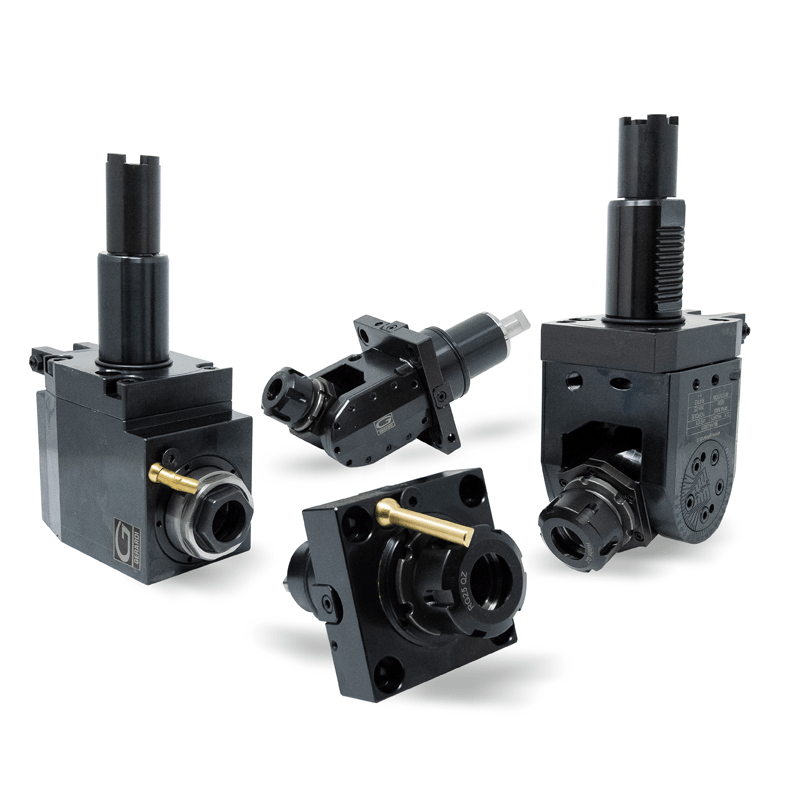

Notre large gamme permet de répondre précisément à chacun de vos besoins de porte-outils motorisés parmi les modèles : axial, radial ou orientable. Ils vous permettront d'équiper vos tours disposant soit d'une tourelle VDI standard DIN 69880 (en norme DIN 5480, DIN 5482, DIN 1809 ou Barrufaldi), soit d'une tourelle VDI spécifique à un fabricant de machines-outils.

Bénéfices

Choix
La largeur de la gamme proposée permet de choisir le porte-outil motorisé le plus adapté à votre production
Qualité
L'ensemble des porte-outils GERARDI sont conçus et fabriqués selon un cahier des charges garantissant une excellente rigidité et une grande précision lors de l'usinage
Rapport qualité/prix
La haute qualité de fabrication et la maîtrise des coûts de production
garantissent un excellent rapport qualité/prix

Descriptif produit

Afin de répondre à vos différents besoins, nous vous proposons une très large gamme de porte-outils motorisés.

Types d'attachement
Attachement VDI standard DIN 69880

Norme DIN 5480  Norme DIN 5480



Norme DIN 5482Norme DIN 5482



Norme DIN 1809Norme DIN 1809



BarrufaldiBarrufaldi



Attachement VDI spécifique à un fabricant de machines

BIGLIA, CMZ, BMT, DMG/MORI, GOODWAY, HAAS, MAZAK, NAKAMURA, OKUMA, TSUGAMI, etc.

Types de montage
Usinage axial ou radial ?
Montage tangentiel

Porte-outils motorisé radial pour usinage axial
Porte-outils motorisé radial pour usinage axial

Porte-outils motorisé axial pour usinage radial
Porte-outils motorisé axial pour usinage radial

Montage facial

Porte-outils motorisé axial pour usinage axial
Porte-outils motorisé axial pour usinage axial

Porte-outils motorisé radial pour usinage radial
Porte-outils motorisé radial pour usinage radial

Si l'usinage est radial : faut-il choisir un porte outil à gauche ou à droite ?
Porte-outils à gauche : SX
Porte-outils à droite : DX
Montage tangentiel

Denture en haut
Montage tangentiel

Denture en bas

Denture en bas
montage tangentiel

Denture en haut

Montage facial

radial montage facial

radial montage facial

Variantes

D'autre part, selon le modèle, vous pouvez choisir entre différentes variantes  :
Axial droit, axial décalé ou axial orientable.
Radial simple sortie, radial double sorties ou radial décalé
Avec lubrification externe, interne ou les deux sur le même porte-outils
Types de sortie ER16, ER25, arbre pour fraise à trou lisse, etc.
Avec multiplicateur ou réducteur de vitesse (afin d'augmenter le couple admissible)
