Usinage

Mors doux enveloppant sur semelles à stries Ø200

Pour mandrin(s)  Autoblok, Gamet

Mors doux enveloppant sur semelles à stries Ø200

Pour mandrin(s)  Autoblok, Gamet

Les jeux de 3 mors doux monoblocs enveloppants sur semelles striées sont utilisés sur des mandrins asservis pour serrer des pièces déjà usinées. Ils sont livrés prêts à être alésés aux diamètres des pièces que vous voudrez serrer.

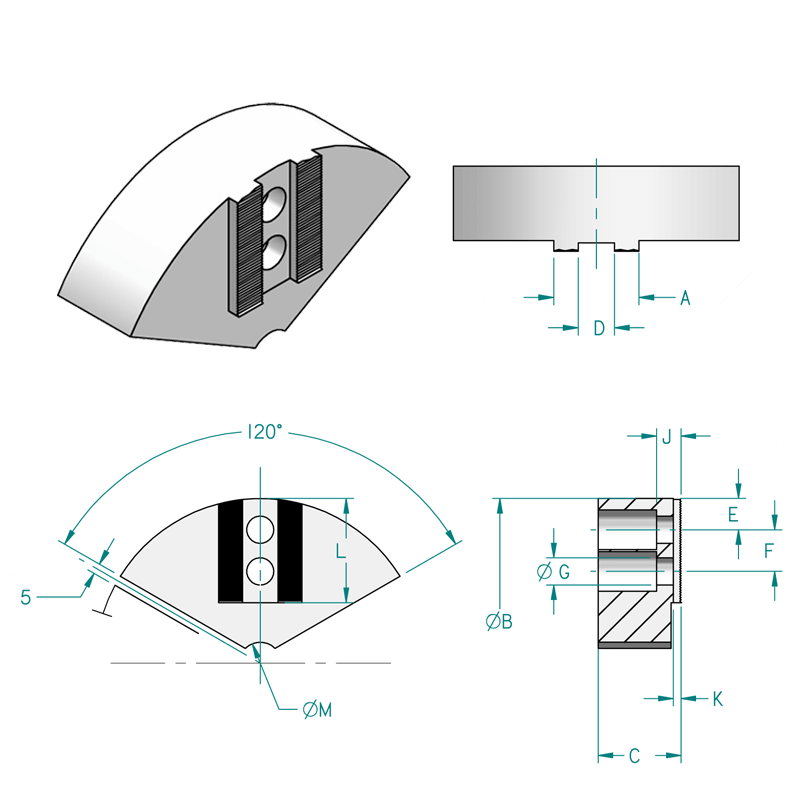

Détails techniques

Mors doux enveloppant sur semelles à stries Ø200
Diamètre
200 mm inch
A
40
B
198
C
38
D
14
E
25
F
20
G
11
J
10
K
5
L
70
M
20
Type de mors
Enveloppant sur semelles à stries
Type de semelle
Semelles à stries
Modèle de mandrin
Autoblok,
Gamet
Stries
1/16" à 90°
Matière
Acier
Code article 1-2004722
Mors doux enveloppant sur semelles à stries Ø200
Diamètre
200 mm inch
A
40
B
198
C
38
D
14
E
25
F
20
G
11
J
10
K
5
L
70
M
20
Type de mors
Enveloppant sur semelles à stries
Type de semelle
Semelles à stries
Modèle de mandrin
Autoblok,
Gamet
Stries
1/16" à 90°
Matière
Aluminium
Code article 1-2028043

Bénéfices

Assistance technique
100% de vos besoins de mors doux en standard ou sur mesure  peuvent être fabriqués dans nos ateliers grâce à notre expertise et nos compétences acquises depuis plus de 30 ans
Qualité
Garantie d'une meilleure durabilité,  usinabilité et robustesse grâce à une conception de nos mors doux en acier XC38
Disponibilité
Stock important avec 90% des mors les plus courants disponibles immédiatement

Produits associés

Ressources

1Documentation commerciale

10116

Catalogue mors doux - DOC.10116

  • Guide de choix mors standard
  • Mors doux monoblocs et mors doux monoblocs réversibles
  • Mors doux rapportés
  • Mors doux enveloppants
  • Mors doux spéciaux
Télécharger le fichier au format pdf

2Documentation technique

Thumbnail

Questionnaire mors doux enveloppants à semelles striées - DOC.10553

Ce questionnaire a pour but de définir l’outil de notre gamme qui conviendra le mieux à votre application.
Nous vous remercions de bien vouloir le compléter avec précision directement sur le PDF modifiable.
Cliquer sur « Envoyer par email» sur le document, le formulaire nous sera automatiquement transmis pour chiffrage.

Télécharger le fichier au format pdf

Questions fréquentes

Quelle matière de mors doux choisir ? Acier ou aluminium ?
Les mors en acier sont généralement réservés aux forces de serrage plus importantes et lorsque la durée de vie du mors est essentielle.
Les mors en aluminium sont utilisés pour serrer des pièces légères ou à faibles toiles exigeant une faible force de serrage.
Comment choisir la bonne dimension pour vos mors doux ?
Les mors doux existent en différentes dimensions.
La dimension adéquate est celle qui maintient au moins un tiers de la longueur de la pièce à usiner.
Quel est l'impact de la dimension du mors sur la qualité de la force de serrage ?
La force de serrage sur la pièce décroît naturellement à mesure que la hauteur de mors augmente et que la pièce s'éloigne de la face du mandrin.
Si vous définissez une pression de serrage trop élevée pour augmenter la force de serrage, vous risquez d'obtenir le résultat inverse : les mors doux vont se déformer et la force de serrage sera réduite.
