Notre large gamme d'étaux à mors plaqueurs est composée d'étaux qui associent une grande force de serrage et un principe de « mors plaqueurs ». Il résulte de cette synergie un pouvoir de maintien démultiplié de la pièce plaquée sur la base de l'étau.

Bénéfices

Qualité de production
  • Précision des étaux à mors plaqueurs.
Durée de vie
  • Structure et glissières extrêmement robustes en acier cémenté/trempé et rectifié
  • Garantie 5 ans sur tous les éléments mécaniques.
Adaptabilité
  • Configuration simple de l'étau avec un large choix d'accessoires pour répondre à tous vos besoins
  • Possibilité de travailler sur deux étaux parallèles en simultané à la même hauteur grâce à l'appairage en standard des étaux à mors plaqueurs.

Descriptif produit

L'ensemble des possibilités offertes par cette gamme d'étaux à mors plaqueurs en fait la plus large et la plus modulaire du marché.

La gamme d'étaux de fraisage à mors plaqueurs
La gamme d'étaux modulaires à mors plaqueurs est composée de nombreux modèles permettant de répondre à un très grand nombre d'applications.
Vous y trouverez :

Des étaux à ouverture simple disponibles en deux versions :
Version Standard (référence : article 1).

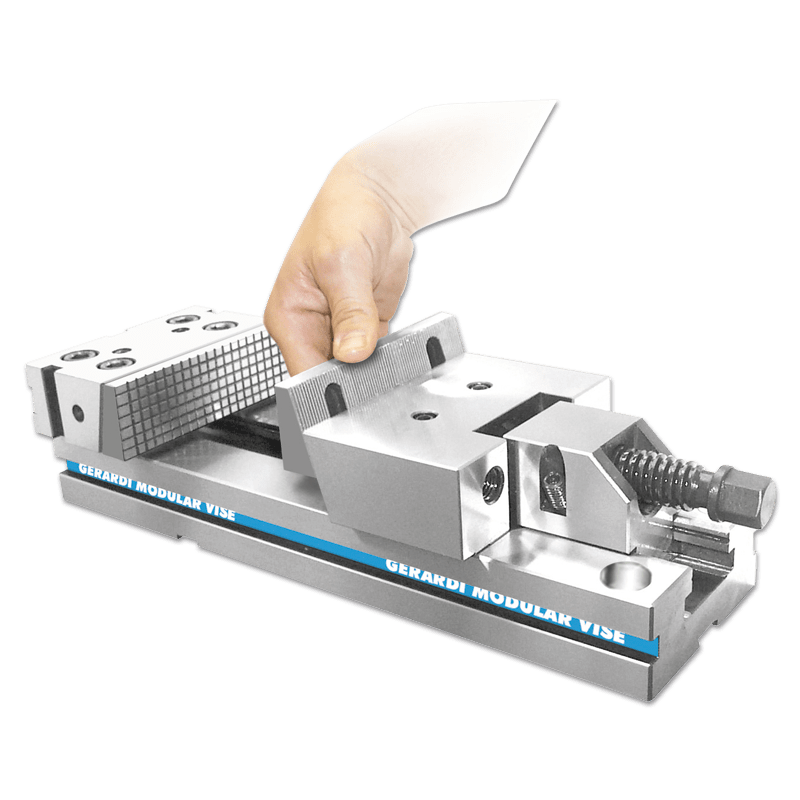

Version à changement rapide de mors StandardFlex (référence : article 1A).

Des étaux XL pourvus d'une longue base disponibles en deux versions :
à ouverture double (pour le serrage de deux pièces).
à grande ouverture simple (pour le serrage d'une pièce longue).

Des éléments modulaires (étaux en deux parties).

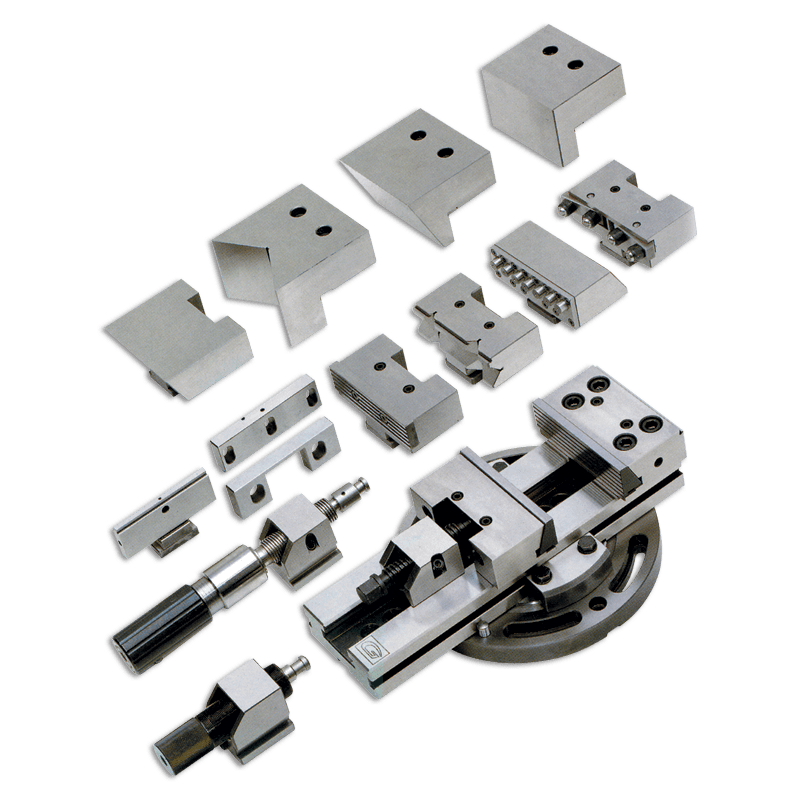

Un large choix de mors et accessoires
Les différents mors proposés en option (mors doux, mors lisses, mors à vés, mors à repos, ...) permettent de serrer efficacement une grande variété de pièces.

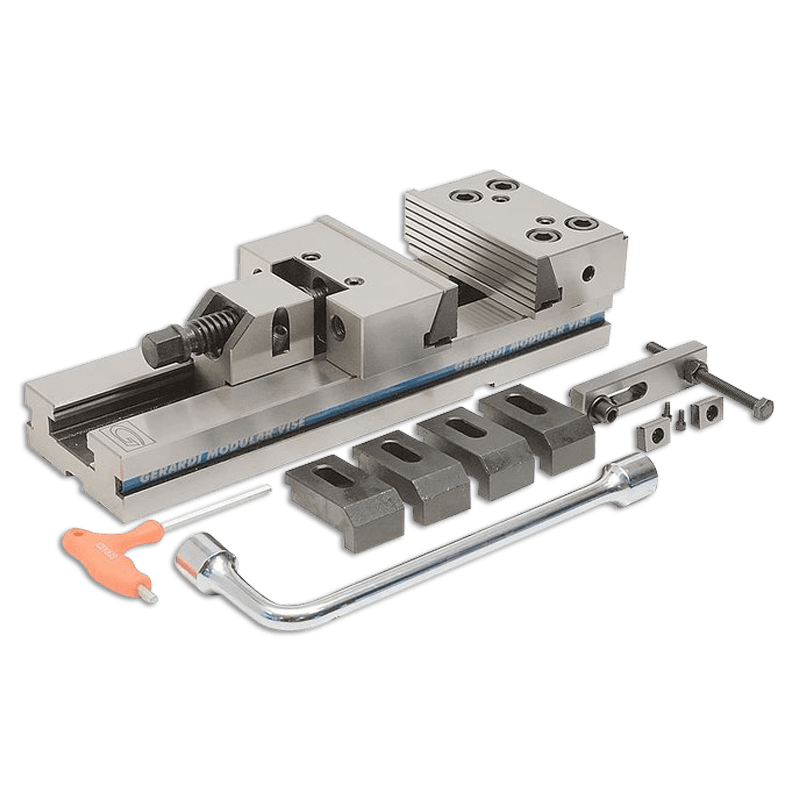

La grande variété d'accessoires permet d'adapter simplement et rapidement chaque étau aux différentes configurations de serrage désirées.

5 années de garantie
DOGA assure 5 ans de garantie sur les composants mécaniques de tous les étaux de fraisage à mors plaqueurs.

Vidéos

Ressources

1Documentation commerciale

Catalogue général « prise de pièces » GERARDI (IT/EN) - DOC.10103 Chap.4

Pièces détachées et accessoires
Télécharger le document au format pdf

Catalogue général « prise de pièces » GERARDI (IT/EN) - DOC.10103 Chap.1

Étaux à mors plaqueurs Standard et SandardFlex / Étaux de rectification / Étaux pneumatiques à serrage simple.
Télécharger le document au format pdf

Catalogue général « prise de pièces » GERARDI (IT/EN) - DOC.10103 Chap.2

Etaux à mors plaqueurs XL
Télécharger le document au format pdf

Catalogue général « prise de pièces » GERARDI (IT/EN) - DOC.10103 Chap.3

Eléments modulaires
Télécharger le document au format pdf

5Cas d'application

Thumbnail

Exemples d'applications GERARDI (IT/EN) - DOC.10396

  • étaux à mors plaqueurs Standard et Standard Flex
  • étaux à mors plaqueurs XL
  • éléments modulaires
  • étaux à mors droits FMS
  • étaux multi-serrage MultiFlex
  • étaux MultiTasking
  • Cubes et équerres de bridage
  • Palettes machine
  • Systèmes Point Zéro à actionnement pneumatique
  • Tête à renvoi d'angle avec cône monobloc
  • Tête à renvoi d'angle avec cône modulaire
  • Porte-outils de tours
Télécharger le document au format pdf

Questions fréquentes

Quelles sont la tolérance générale et la tolérance de l'appairage des étaux de fraisage à mors plaqueurs ?

La tolérance  générale est de + ou – 0,02 mm et la tolérance d'appairage est de 0,02 mm.

Quelle est la largeur des rainures de positionnement (longitudinale et transversale) présentes sous la base de chaque étau de fraisage à mors plaqueurs ?

Ces étaux sont livrés en standard avec une paire de tasseaux de positionnement droits de largeur 16/16 mm (à insérer dans les rainures de l'étau d'un côté et dans les rainures de la table machine de l'autre côté).
Attention : Si les rainures de votre table machine ont une largeur différente de 16 mm, il vous faudra commander en sus une paire de lardons de positionnement épaulés (exemple : lardons 16/18 mm si les rainures de la table machine ont une largeur de 18 mm).

Les mors de rechange des étaux à mors plaqueurs sont-ils livrés à l'unité ou à la paire ?

Tous les mors pouvant se monter sur les étaux de fraisage à mors plaqueurs sont livrés à l'unité. Vous devez commander 2 mors si vous souhaitez changer la paire.
