Etaux de fraisage à mors droits

Etaux de fraisage à mors droits

Notre large gamme d'étaux à mors droits est composée d'étaux de fraisage qui associent une grande force de serrage et un principe de serrage unique «3 en 1» . Réalisés en acier cémenté/trempé à 60 Hrc et entièrement rectifiés, ils ont une grande durée de vie et vous garantissent une haute précision.

Bénéfices

Qualité de production
  • Précision des étaux à mors droits.
Durée de vie
  • Structure et glissières extrêmement robustes en acier cémenté/trempé et rectifié.
  • Garantie 5 ans sur tous les éléments mécaniques.
Adaptabilité
  • Configuration simple de l'étau avec un large choix de mors et d'accessoires pour répondre à tous vos besoins.
  • Possibilité de travailler sur deux étaux parallèles en simultané à la même hauteur grâce à l'appairage en standard des étaux à mors plaqueurs.

Descriptif produit

L'ensemble des possibilités offerte par cette gamme d'étaux de fraisage à mors droits en fait la plus large et la plus modulaire du marché.

La gamme d'étaux de fraisage à mors droits

Développée spécialement pour les usinages sur machine CN, la gamme d'étaux de fraisage à mors droits FMS permet d’optimiser les serrages dans des espaces réduits, en proposant :
Grande précision
Extrême rigidité (épaisseur de la base doublée par rapport aux étaux standard)
Grande durée de vie
Nombreuses possibilités de serrage mécanique ou hydraulique.

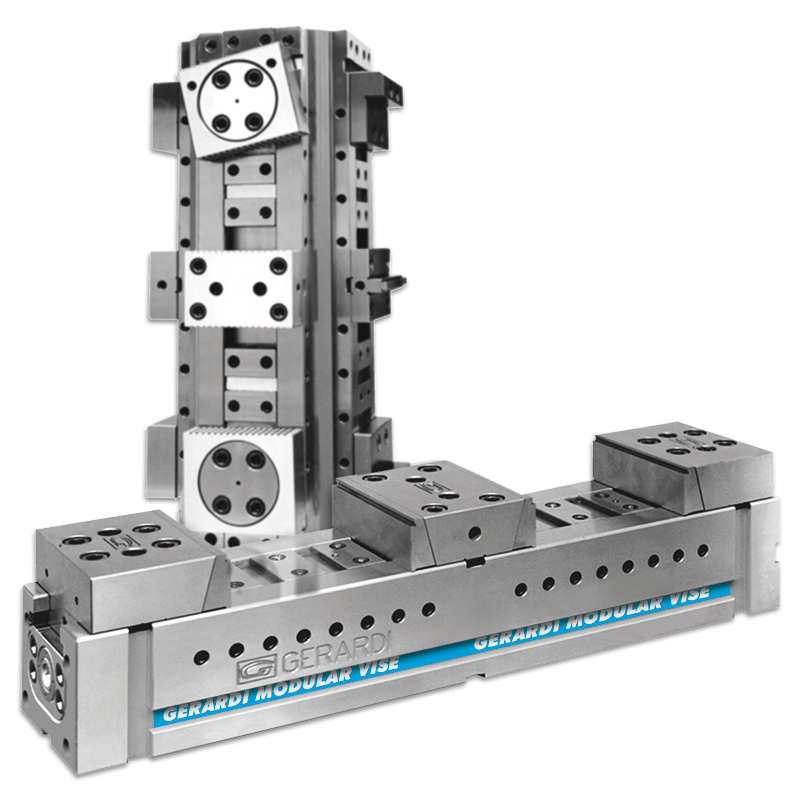

Possibilité de montage en position verticale et horizontale.
Largeurs de mors : de 75 à 190 mm, en différentes longueurs de bases.

Des étaux de fraisage "3 en 1"

La technologie brevetée "étau 3 en 1"caractérise cette série d'étaux.
C'est la capacité de transformer chaque étau simple (pour le serrage d’un seul pièce) en un étau auto-centrant avec serrage concentrique (de l’extérieur à l’intérieur et vice-versa), puis en un étau double (pour le serrage de deux pièces)... tout cela en déplaçant simplement les mors sur la base universelle.
3 possibilités de serrage :
1 seule pièce longue (en serrage auto-centrant avec deux mors mobiles).
1 seule pièce longue (en serrage avec un mors fixe et un mors mobile).
2 pièces plus petites (avec un mors fixe double central et deux mors mobiles).
Cette polyvalence permet d'améliorer la productivité lors des productions de pièces unitaires ou de petites séries, grâce à la réduction du temps d’installation, tout en assurant une excellente précision et répétitivité de positionnement.

Un large choix de mors et accessoires

Les différents mors proposés en option (mors doux, mors lisses, mors à vés, mors à repos, mors orientables, ...) permettent de serrer efficacement une grande variété de pièces.
La grande variété accessoires permet d'adapter simplement et rapidement chaque étau aux différentes configurations de serrage désirées.

5 années de garantie

DOGA assure 5 ans de garantie sur les composants mécaniques de tous les étaux de fraisage à mors droits.
