Consoles de programmation pour diviseur numérique

Consoles de programmation pour diviseur numérique

Les consoles de programmation TPC commandent de façon autonome les diviseurs numériques TSUDAKOMA.  Une fonctionnalité vous permet de les relier facilement à vos machines-outils.

Bénéfices

Adaptabilité
  • Fonction permettant de relier votre diviseur numérique à votre machine-outil quels que soient sa marque et son âge.
  • La compacité des moteurs commandés par la console vous permet de monter un diviseur de taille plus importante que s'il était directement relié à la machine.
Rapidité
  • Délais d’approvisionnement courts pour une mise en service rapide de votre diviseur avec console TPC.

Descriptif produit

Les consoles TPC TSUDAKOMA permettent de commander un diviseur à commande numérique .
Simples à programmer, vous obtiendrez des performances identiques à celles d'un diviseur directement relié à une machine CN en termes de précision et de couple d'entraînement.
Vous pourrez relier la console à toutes les machine CN quel que soit leur marque ou leur âge . Vous ne pourrez par contre pas réaliser certaines opérations du type : hélice à pas variable, aube, ou autres pièces complexes.

Ces consoles sont conçues et fabriquées par TSUDAKOMA à l'exception des moteurs et des variateurs d'axe.

Il existe deux modèles de console  TPC :

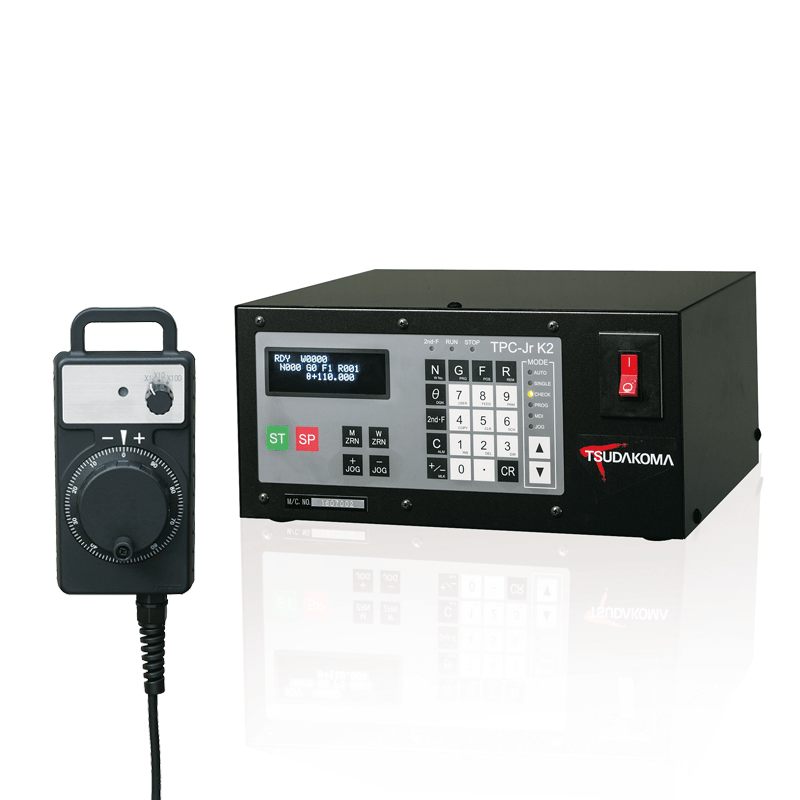

La console TPC JR K pour des diviseurs ayant une hauteur de pointe inférieure à 210 mm.

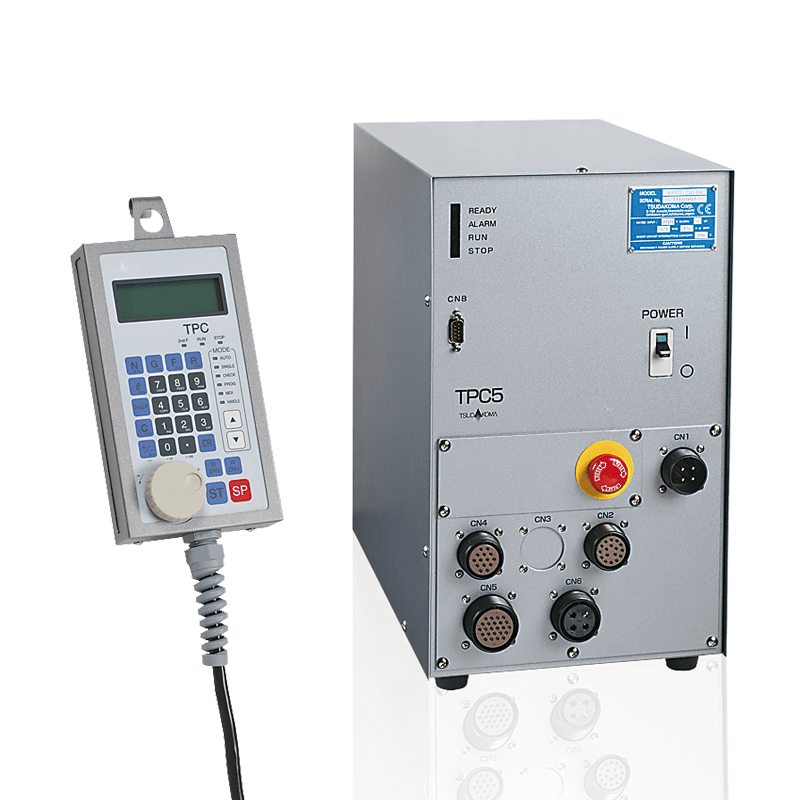

La console TPC5 pour des diviseurs ayant une hauteur de pointe supérieure à 210 mm.

Ressources

1Documentation commerciale

10164

Catalogue général TSUDAKOMA– Diviseurs CN - DOC.10164

Une gamme complète de diviseurs à commande numérique avec 3 technologies d’entraînement (vis à billes BallDrive®, vis à pas différentiel, moteur-couple).
⦁    Diviseurs CN BallDrive® : RBS
⦁    Diviseurs CN inclinables BallDrive® : TBS
⦁    Diviseurs CN standard : RWE / RWA / RN / RWE / RWA-B
⦁    Diviseurs CN gros passages en barre : RWB / RWB-K
⦁    Diviseurs CN grands diamètres : RCH / RNC / RCV / RNCV
⦁    Diviseurs CN multi-broches : RWM-N
⦁    Diviseurs CN inclinables standard : TWA / TN / TTNC
⦁    Diviseurs CN inclinables multi-broches : TWM-N
⦁    Diviseurs Direct Drive, diviseurs CN spéciaux : RDS / RTV / RTT / RCB
⦁    Console de programmation un axe TPC-Jr / TPC5
⦁    Accessoires
⦁    Options spécifiques
⦁    Informations techniques
Télécharger le fichier au format pdf

2Documentation technique

Manuel de mise en route TPC-JR-K pour diviseurs Tsudakoma - DOC.10471

Mise en marche
Création d'un programme
Codes G principaux
Codes G secondaires
Mode programme

Télécharger le fichier au format pdf

Questions fréquentes

Comment la console de programmation TPC est-elle reliée à la machine à commande numérique ?

La console de programmation est reliée par la fonction « M »  avec compte rendu  jusqu'à présent non utilisée par la machine.

Dans quel cas l'encombrement des capots moteurs est-il moindre : avec une console TPC ou lorsque le diviseur est intégré directement à une machine-outil ?

L'usage d'une console de programmation TPC est plus compact car TSUDAKOMA utilise des moteurs spécifiques moins encombrants.

Est-il possible de réaliser des hélices lorsqu'un diviseur numérique est commandé par une console TPC ?

Oui, c'est possible, mais uniquement à pas constant et il peut arriver qu'il y ait un petit décalage au départ de quelques centièmes de millimètres.

Que se passe-t-il si le diviseur relié à la machine-outil par une console TPC ne tourne pas à l'angle désiré, à cause d'un blocage mécanique par exemple ?

La machine envoie l'ordre au diviseur de tourner et attend le compte rendu pour continuer les opérations. Si le diviseur est bloqué, il n'envoie pas de compte rendu et la machine déclenche un système de sécurité permettant d'éviter une collision avec la broche par exemple.
