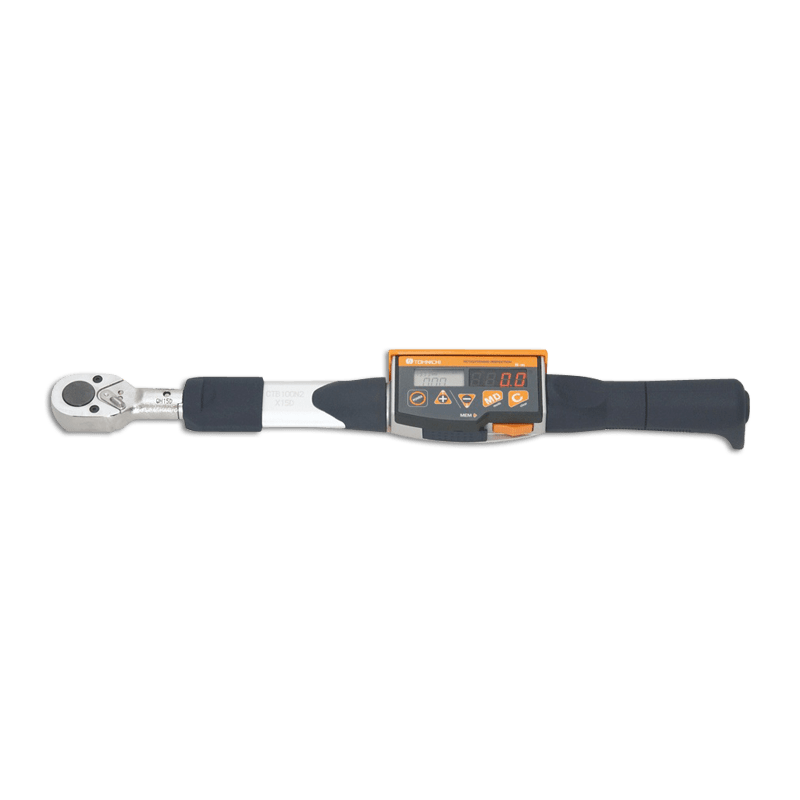

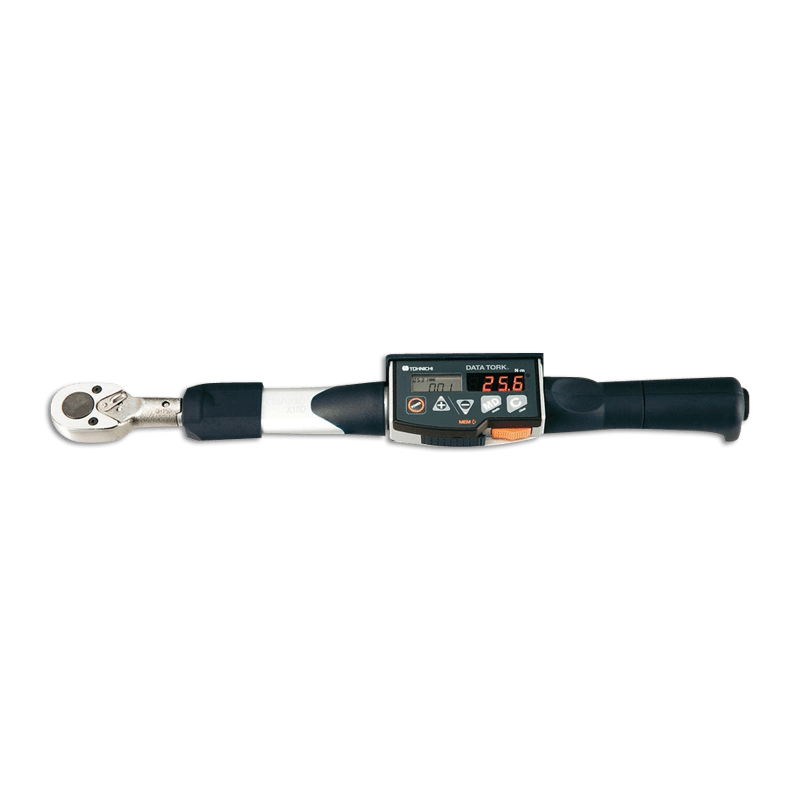

Clés dynamométriques électroniques de production TOHNICHI

Clés dynamométriques électroniques de production TOHNICHI

Les clés dynamométriques électroniques de production à lecture de couple directe sont des équipements d'une grande précision. Ils sont indispensables à la qualité de vos assemblages en atelier et sont compatibles avec une sélection inégalée de têtes interchangeables.

Bénéfices

Qualité de serrage
- Traçabilité de vos assemblages
- Jusqu'à 999 mesures mémorisables
- Sortie des données par câble USB (en option)
Précision
- ± 1% de précision sur les serrages
- Certificat d'étalonnage du fabricant fourni
Ergonomie
- Écran digital  LCD et LED
- Unité de commande et d'affichage compacte
- Remarquable compacité et légèreté
- Poignée grip en caoutchouc
Adaptabilité
- Grande plage de couple de 2 à 850 Nm suivant les modèles
- Fonctionne dans les 2 sens (horaire et anti-horaire)
- Grand choix de têtes interchangeables commun à toutes les clés
- 8 h d'autonomie de batterie minimum

Descriptif produit

Les clés dynamométriques électroniques de production sont des outils robustes qui permettent une vérification simple et rapide des couples appliqués sans risque d'erreur de l'opérateur dans les valeurs mesurées.
Un signal visuel et sonore indique l'obtention du couple de consigne.

Clés de production à transmission par radiofréquence

Clé dynamométrique petit couple à cassure - Série FHP
Les clés à cassure de la série FHP sont équipées d’un module de transmission sans fil de l’information de cassure permettant de faire un suivi du process de serrage de votre ligne de fabrication, de garantir la qualité du serrage sur l’élément à assembler et de faire un comptage/décomptage sur votre process d’assemblage.
Clé dynamométrique électronique série FHP
Clé dynamométrique  à cassure - Série FHM
Les clés à cassure de la série FHM sont équipées d’un module de transmission sans fil de l’information de cassure permettant de faire un suivi du process de serrage de votre ligne de fabrication, de garantir la qualité du serrage sur l’élément à assembler et de faire un comptage/décomptage sur votre process d’assemblage.
Clé dynamométrique électronique série FHM
Clé dynamométrique à cassure avec détection double serrage - Série FHW
Les clés à cassure de la série FHW sont équipées d’un module de transmission sans fil de l’information de cassure permettant de faire un suivi du process de serrage de votre ligne de fabrication, de garantir la qualité du serrage sur l’élément à assembler et de faire un comptage/décomptage sur votre process d’assemblage. De plus, grâce à la surveillance d’un angle minimum à atteindre, la clé permet de détecter les double serrages.
Clé dynamométrique électronique série FHW
Clé dynamométrique à cassure couple et angle - Série FDD et FDD-AD
Les clés à cassure de la série FDD intègrent un capteur de couple ainsi qu’un module de transmission sans fil du couple délivré permettant un contrôle précis de vos process de serrage. De plus, grâce à la surveillance d’un angle minimum à atteindre, la clé permet de détecter les double serrages.
La série FDD-AD permet, elle, la transmission sans fil du couple délivré et de l’angle atteint à partir du couple seuil, ainsi que la détection des double-serrages.

Clé dynamométrique électronique série FDD et FDD-AD

 Boîtiers de réception et de programmation à transmission par radiofréquence
Boîtier de réception - Série R-CM
Boîtier de programmation SB-FH2

Boîtiers de réception et de programmation à transmission par radiofréquence



Clés de production digitales

Clé dynamométrique digitale - Série CPT-G
Ces outillages d'atelier permettent d'effectuer des serrages contrôlés de précision (+/-3%) de 4 Nm à 280 Nm dans d'excellentes conditions de travail.
Leurs LEDs haute luminosité permettent un suivi visuel de la montée en couple par rapport au couple cible.
Ils sont idéals pour des  interventions de montage ou de maintenance.
Clé dynamométrique électronique série CPT
Clé dynamométrique digitale - Série CTA2-G
La clé CTA2-G est conçue pour effectuer des tâches de serrage à l’angle de 10 Nm à 850 Nm, avec un comptage de l’angle à partir d’un couple seuil. Il est également possible de programmer des séquences destinées à différentes applications (par exemple : serrage en étoile, en croix, etc.).
Clé dynamométrique électronique série CTA



ACCESSOIRES

Les clés dynamométriques électroniques disposent d'un large choix d'accessoires : mallettes de protection, batteries et chargeurs, câbles PC, imprimante et surtout d'une gamme inégalée de têtes interchangeables.
Consulter l'ensemble de ces accessoires dans la documentation associée.

Vidéos

Produits associés

Services associés

Étalonnage et vérification
Clés dynamométriques couples inférieurs à 1000 Nm : 5 mesures de 3 points dans 1 sens (selon la norme ISO 6789).
Code article : 4-7600100
Nous consulter pour toutes demandes de certificats accrédités « COFRAC » (clés dynamométriques de 50 à 1000 Nm).
Prestation de pré-réglage

Maintenance
Envoyez-nous vos équipements, nous vous communiquerons dans les meilleurs délais une offre correspondant à la prise en charge de la remise en état de votre matériel.
Assistance téléphonique
Dans le cas où une assistance technique serait nécessaire, nous vous invitons à nous contacter.
Notre technicien déterminera à distance l'origine de la panne et vous indiquera les meilleures dispositions à prendre pour vous permettre d'effectuer la réparation vous-même.

Ressources

1Documentation commerciale

40804

Documentation clés dynamométriques électroniques avec transmissions d'informations - DOC.40804

Comment sélectionner votre clé dynamométrique électronique

Clés de production à transmission par radiofréquence

  • Clés petit couple à cassure - Série FHP
  • Clés à cassure - Série FHM
  • Clés à cassure avec détection double serrage - Série FHW
  • Clé à cassure couple et angle - Série FDD et FDD-AD
  • Boîtier de réception et de programmation
  • Principe de fonctionnement

Clés digitales

  • Clés dynamométriques digitales - série CPT-G
  • Clés dynamométriques digitales - série CTA2-G

Clés de contrôle

  • Clés dynamométriques de production et de contrôle - série CEM3-G
  • Clés dynamométriques de contrôle - série CTB2-G

Bancs de contrôle et de calibration

  • Série DOTE4-G et TCC2-G

Accessoires et têtes interchangeables

Télécharger le fichier au format pdf

4Logiciel

Logiciel de paramétrage des outils Tohnichi

Ce logiciel, associé au programmateur SB-FH2, vous permet de paramétrer les outils à communication RF suivants :
-    Clés et tournevis à cassure ou débrayables série FHP/FHM/FHW
-    Clés à cassure équipées capteurs couple et angle série FDD/FDD-AD
-    Récepteur R-CM (SB-FH2 non nécessaire)
-    Convertisseur de protocole TPC/TPC2 (SB-FH2 non nécessaire)

Le logiciel est aussi rétro-compatible avec les anciens modèles d’outils, de récepteurs et de programmateurs.



Télécharger le fichier au format zip

2Documentation technique

40696

Mode d'emploi - Boîtier de réglage - Modèle SB-FH2 - DOC.40696

- Composants
- Caractéristiques
- Aspect extérieur et désignation des pièces
- Précaution d’utilisation
- Manipulation
- Dépannage
- Dimensions

Télécharger le fichier au format pdf
40695

Mode d'emploi - Clé dynamométrique à signal distant - modèle FHM FH - DOC.40695

- Composant du système Poka-yoke
- Caractéristiques
- Vue externe et désignation des pièces
- Précaution d’utilisation
- Manipulation
- Réglages avec le logiciel de configuration
- Dimensions
- Dépannage

Télécharger le fichier au format pdf
40694

Mode d'emploi - Clé dynamométrique de fréquence radio avec détection des doubles serrages - modèle CSPFHM - DOC.40694

- Configuration
- Caractéristiques
- Vue externe et désignation des pièces
- Précaution d’utilisation
- Messages de l’écran LED
- Réglages avec le logiciel de configuration
- Dépannage
- Dimensions

Télécharger le fichier au format pdf
40693

Mode d'emploi - Clé dynamométrique de transfert de données sans fil modèle CSPFD-CSPFDD - DOC.40693

- Caractéristiques
- Vues de l’émetteur et désignation des pièces
- Vues du module radio M-FD et désignation des pièces
- Précautions d’utilisation
- Utilisation
- Caractéristiques d’entrée/sortie RS232C
- Réglage de la CSPFD/CSPFDD avec les touches
- Mode d'emploi FDD-AD
- Réglage R-CM avec les touches
- Réglage par le logiciel de configuration Pokayoke Tool Setting Software
- Réglage du R-CM par le logiciel de configuration
- Alignement de la CSPFD/CSPFDD
- Dimensions

Télécharger le fichier au format pdf
40692

Mode d'emploi - Récepteur à conversion modulaire - modèle de boîtier R-CM - DOC.40692

- Caractéristiques
- Vue externe et désignation des pièces
- Précaution d’utilisation
- Manipulation
- Module radio interchangeable M-FH / M-FD / M-BL

Télécharger le fichier au format pdf

Questions fréquentes

Comment sélectionner votre clé dynamométrique électronique ?

Sélectionnez à l'aide de ce guide de choix la clé dynamométrique la plus adaptée à votre besoin :

Tableau de sélection des clés dynamométriques TOHNICHI

Comment interpréter la désignation des clés dynamométriques TOHNICHI ?

Les références de vos clés dynamométriques se décomposent de la façon suivante :

Désignation des clés dynamométriques TOHNICHI



Comment régler votre clé dynamométrique ?

Réglages clés dynamométriques



Quel est l'intervalle d'étalonnage d'une clé dynamométrique ?

Les normes internationales préconisent un contrôle annuel. Un étalonnage plus fréquent peut être nécessaire en fonction des exigences de votre process qualité.
